Toshiba推出适用于工业设备48V电源线路保护的小型80V电子熔断器（eFuse IC）

– 保护功能有助于提高电路安全性；业界领先^[1] 的小型封装有助于节省电路板空间 –

川崎市，日本--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation（以下简称“Toshiba”）在其具备多种内置电源线路保护功能的电子熔断器（eFuse IC）产品组合中新增了额定电压为80V的TCKE1401NM电子熔断器。该产品自今日起开始出货。

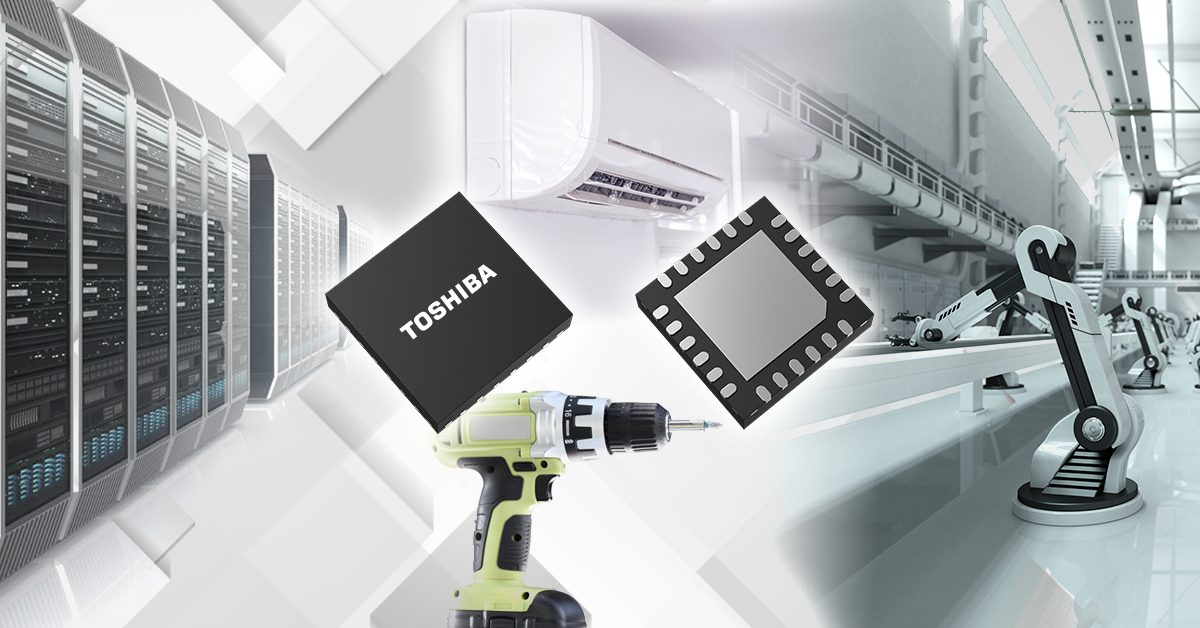

该新产品采用VQFN24D封装，这种业界领先^[1]的80V额定电压电子熔断器小型封装，有助于提高电源线保护电路的安全性，并缩小工业设备的PCB尺寸。

随着对更高输出功率和更高效率的需求不断增长，48V电源系统在服务器、网络设备、工厂自动化设备、机器人及其他工业设备中的应用正日益普及。这一转变要求电源线保护电路具备高电压耐受能力及多种保护功能。

电子熔断器是一种半导体熔丝，用于保护下游电路免受异常电流、异常电压及其他故障状况的影响。除了传统物理熔丝^[2]提供的短路保护外，它还将多种保护功能（包括过流保护、过压保护、反向电流阻断、输入反极性保护和热关断）集成到单个芯片中，从而实现了功能更强大且结构更紧凑的电源线保护电路。

TCKE1401NM的额定电压为80V，支持4.7V至75V的宽工作电压范围。其高耐压特性使其可用于24V、48V和54V系统的电源线路保护。此外，44.5mΩ（典型值）的低导通电阻（R_ONON）有助于减少工作过程中的功耗，从而提高设备效率。采用4.0×4.0mm（典型值）的VQFN24D封装有助于缩小PCB尺寸。

电子熔断器主要保护功能包括：当发生过流时控制输出电流的限流功能，以及在过压情况下关闭输出的输出关断功能。这两项功能的工作阈值均可通过外部电阻进行设置。此外，它还具备真正的反向电流阻断和反向连接保护功能，这些功能利用外部MOSFET来保护集成电路本身及下游电路。

这款新型电子熔断器还具备FLAG功能^[3]（向外部电路发出异常状况的警报）、电源正常功能^[4]（指示输出电压的状态）以及输出电流监控功能。当发生意外短路或异常发热时，热关断功能会立即关闭此电子熔断器，从而保护下游电路。从异常状态恢复的方法可在两种工作模式之间切换：自动重试模式（电子熔断器自动恢复）和锁存关断模式（由外部信号触发恢复）。

Toshiba将继续开发能够提高电源线路保护安全性与可靠性的电子熔断器，并扩大产品阵容，以满足各种需求。

注：

[1] 作为一款额定电压为80V的电子熔断器（根据Toshiba 2026年8月的调查）。

[2] 例如玻璃管熔断器和芯片电流熔断器。

[3] FLAG功能：当检测到异常情况时，向外部电路输出信号进行通知。

[4] 电源正常功能：当输出电压达到设定值时，向外部电路输出通知信号。

应用

• 工业设备，例如服务器、网络设备、工厂自动化设备、机器人和多功能打印机
• 消费类设备，例如电动工具和家用电器

功能

• 80V额定电压可为最高工作电压为54V的系统提供电源线保护
• 适用于额定电压为80V的电子熔断器的业界领先^[1]小型VQFN24D封装：4.0×4.0mm（典型值），t=0.9mm（最大值）
• 低导通电阻：R_ON= 44.5 mΩ（典型值）
• 多种保护功能，包括过流保护、过压保护、真正的反向电流阻断以及输入反极性保护

主规格
（除非另有说明， Ta =-40至125°C，4.7V≤VIN ≤75V, COUT =1μF)
器件编号					TCKE1401NM
封装	名称				VQFN24D
	尺寸 (mm)				4.0×4.0（典型值）；t=0.9（最大值）
绝对 最大 额定值	最大输入 电压	VIN^[5] (V)	Ta =25°C		-0.3 至 80
		VSYS^[6] (V)	Ta =25°C		-80 至 80
工作 范围	输入电压VIN (V)				4.7 至 75
	工作结温Tj_opr (°C)				-40 至 125
电气 特性	导通电阻R ON (mΩ)	0.6A≤IOUT ≤6A		典型值	44.5
				最大值	80
	过流限制 ILIM (A)	VIN -VOUT =1V, RILIM =30kΩ, Ta =25°C		典型值	0.82
		VIN -VOUT =1V, RILIM =9kΩ, Ta =25°C		典型值	2.21
		VIN -VOUT =1V, RILIM =4.02kΩ, Ta =25°C		典型值	4.83
		VIN -VOUT =1V, RILIM =3kΩ, Ta =25°C		典型值	6.43
	快速跳闸响应 时间tFASTTRIP (μs)	VIN =48V, 3kΩ≤RILIM ≤6kΩ		典型值	3
	快速跳闸比较器阈值IFASTTRIP (A)			典型值	ILIM ×2.0
	电流限制 响应时间 tLIM (μs)	ILIM (typ.)×1.4<IOUT <IFASTTRIP, RILIM =3kΩ, Ta =25°C		典型值	100
样品核对与库存情况					在线购买
注：
[5] 电源线的输入电压
[6] eFuse IC内部电路的输入电压
