Toshiba推出支持1.7V低压工作的小封装eFuse IC

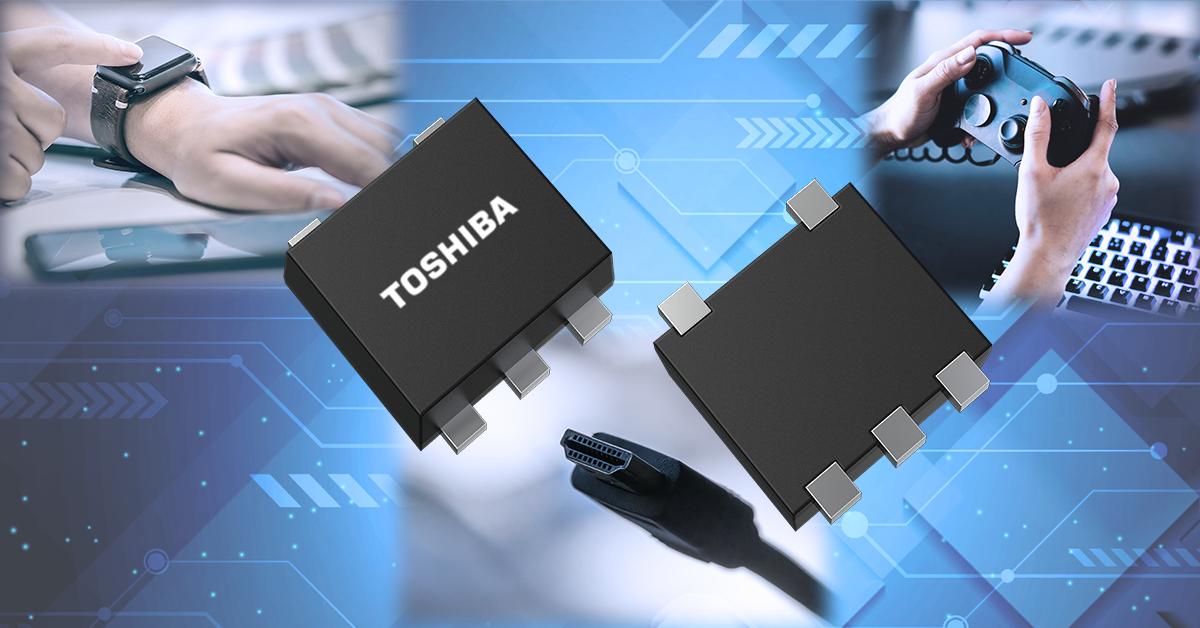

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation (“Toshiba”)推出了由四款电子保险丝(eFuse IC)组成的TCKE5系列，整合多种电源线保护功能。产品发货自即日起开始。新产品的工作输入电压范围为1.7V至5.5V，采用小型SOT-353F (UFV)封装。该系列包含四款产品：“TCKE501UA”、“TCKE501UL”、“TCKE502UA”和“TCKE502UL”。

随着电子设备的小型化、功能增强和功耗降低，包括1.8V电源线在内的低压电源应用日益增多。为提高系统可靠性，低压电源线也需要具备过流和短路保护功能。

TCKE5系列产品的工作输入电压范围为1.7V至5.5V，是Toshiba eFuse IC产品线中首批支持1.8V电源线的产品。这使其非常适用于包括SD存储卡在内的低压应用。

该系列采用小型薄型SOT-353F (UFV)封装，有助于减少印刷电路板(PCB)安装面积，并为可穿戴设备和物联网设备等产品的空间节省和高密度设计做出贡献。

除了玻璃管保险丝和贴片电流保险丝等物理保险丝提供的短路保护外，TCKE5系列还集成了过流保护功能，可在检测到过流时切断输出。过流检测阈值(I_OCP)可使用外部电阻(R_ILIM)进行设置，从而根据系统需求配置保护级别。过流保护还包含掩码时间^[1]，有助于防止因瞬态峰值电流导致的不必要关断。这些特性有助于保护下游电路，并提高系统的安全性和可靠性。

产品系列包括自动重试型（eFuse IC自动恢复电路工作）和锁存型（通过外部信号触发恢复），客户可根据其系统配置选择合适的产品。该系列还提供具有不同压摆率设置的产品，客户可选择符合其电源时序要求的器件。

Toshiba将进一步扩展其eFuse IC产品线，推出支持更广泛设备的型号。

注：
[1] 当流过超过过流检测阈值I_OCP的电流时，输出将在掩码时间t_OCP后关断。

应用场景

• USB设备、HDMI^®设备、笔记本电脑和游戏机中的电源电路保护。

产品特性

• 输入电压工作范围：1.7V至5.5V，支持1.8V、3.3V和5V电源线
• 过流保护掩码时间：t_OCP=2.4ms（典型值）
• 超薄紧凑型SOT-353F封装：2.0×2.1×0.7mm（典型值）

主要规格

（除非另有说明，否则VIN=3.3V，RILIM=13.3kΩ，RLOAD=100Ω，CIN=COUT=1μF，Ta=25°C）
部件编号				TCKE501UA	TCKE501UL		TCKE502UA		TCKE502UL
故障响应				自动重试	锁存		自动重试		锁存
绝对最大额定值	输入电压VIN (V)			-0.3至6.0
工作范围	输入电压VIN (V)			1.7至5.5^[2]
	工作结温Tj_opr (°C)			-40至125
	输出电流IOUT (A)		DC	0至1.0
			脉冲	0至2.0^[3]
电气特性	导通电阻^[4] RON (mΩ)	VIN= 1.7至5.5V，IOUT=1.0A	典型值	75
			最大值	100
	过流保护阈值^[4] IOCP (A)	RILIM＝ 6.8kΩ，Ta=-40至125°C	最小值	0.88
			最大值	1.12
	过流保护掩码时间^[5] tOCP (ms)	IOUT= 0至1.5A	典型值	2.4
	快速跳变比较器电平^[5] ISHORT (A)		典型值	2.8
	短路响应时间^[5] tSHORT (µs)	IOUT >ISHORT →IOUT＝０A	典型值	1.3
开关特性^[5]	开启上升时间 tR (µs)	VIN=1.8V	典型值	400			750
		VIN=3.3V	典型值	600			1150
		VIN=5.0V	典型值	800			1450
封装	名称			SOT-353F (UFV)
	尺寸(mm)		典型值	2.0×2.1×0.7
样品检查及供应情况				在线购买		在线购买		在线购买	在线购买

注：

[2] 数据表第16节详细说明了使用本产品时的注意事项。
[3] 500μs脉冲，占空比2%。
[4] 此测试期间使用的脉冲测试技术使结温保持与大致环境温度相等。
[5] 此参数仅供参考。
