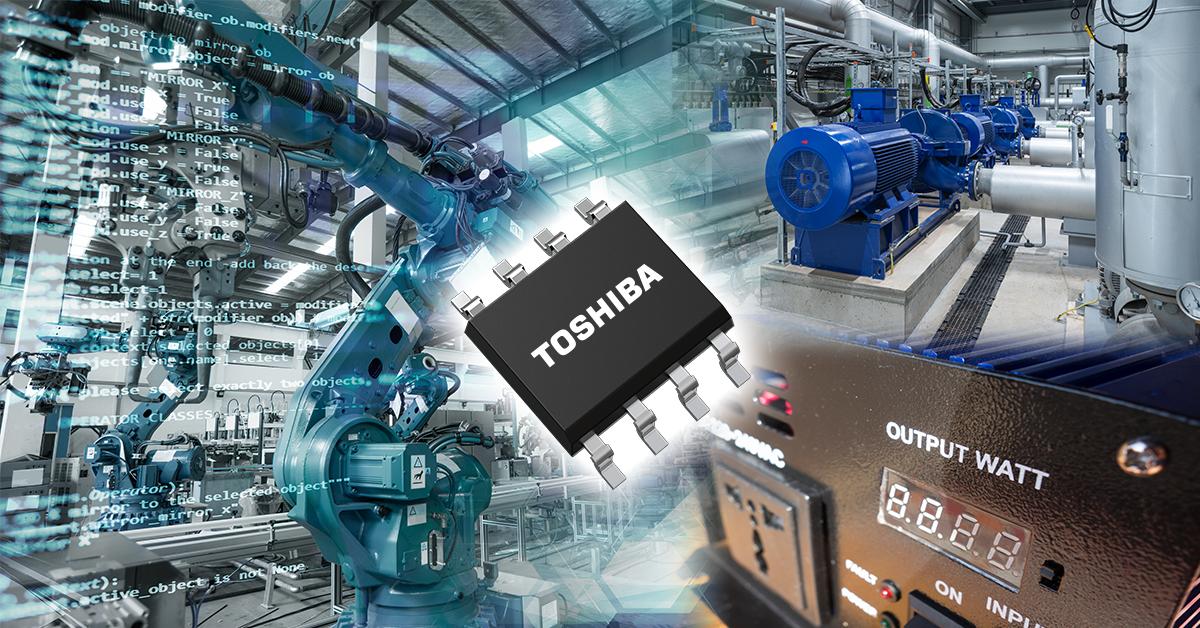

Toshiba推出双通道标准数字隔离器产品线，助力工业设备降低功耗

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation ("Toshiba")推出四款面向工业设备的双通道标准数字隔离器“DCL32xx00系列”。新产品可实现每通道0.2mA^[1]（典型值）的低电流消耗，支持中速通信^[2]，并采用SOIC8-N封装。批量出货自即日起开始。

该系列包含配置两个正向通道的“DCL320C00”和“DCL320D00”，以及配置一个正向通道和一个反向通道的“DCL321C00”和“DCL321D00”。继推出DCL34xx0B系列四通道标准数字隔离器之后，此次新增产品使Toshiba面向工业设备的低功耗标准数字隔离器产品线扩充至十款，其中DCL34xx0B系列占六款。这进一步丰富了通道数选项，有助于提升设计灵活性。

在可编程逻辑控制器(PLC)、执行器和逆变器等工业设备中，防止设备故障、异常传播以及噪声引起的故障至关重要，而噪声会随着设备运行速度的提高而增大。这些问题均通过电气隔离来解决，即在不同电位（如高压与低压）的电路之间传输信号，从而推动了对能在噪声环境中保持稳定运行的安全、高可靠性隔离器件的需求。除了卓越的可靠性外，随着设备日益紧凑，隔离器件也比以往任何时候都更需要具备更小的尺寸和更长的使用寿命。
此外，降低整体系统功耗是实现碳中和的核心，而低功耗运行已成为包括隔离器件在内的电子产品日益重要的要求。

这四款新产品均采用Toshiba专有的磁耦合隔离传输技术^[3]，以满足市场对高可靠性和长寿命的要求。它们还在隔离信号传输部分采用了Toshiba的新型电路技术，使其能够在支持高达25Mbps（最大值）数据传输速率的同时，实现1Mbps速率下每通道0.2mA^[1]（典型值）的低功耗。这些特性有助于设备的稳定运行并降低功耗。

新产品额定隔离电压为3000Vrms（最小值），可在-40至125°C的宽温度范围以及2.25至5.5V的宽电源电压范围内工作。
采用行业标准的SOIC8-N封装可满足设备设计日益小型化的需求。

DCL32xx00系列产品适用于I/O接口应用。配置两个通道的DCL320C00和DCL320D00支持单向数字信号传输，如I²C通信^[4]。配置一个正向通道和一个反向通道的DCL321C00和DCL321D00则支持双向数字信号传输，如UART通信^[5]。这使用户能够根据应用需求灵活选择产品。

Toshiba提供面向工业设备并支持高速数据通信的标准数字隔离器“DCL54xx01A系列”和“DCL52xx00系列”；以及面向汽车应用的标准数字隔离器“DCM34xx01系列”和“DCM32xx00系列”，使客户能够选择满足应用要求的产品。

Toshiba将继续扩充面向工业和汽车设备的数字隔离器产品线，增加通道数量和封装选项，并追求性能提升，从而为实现碳中和做出贡献。除了提供光隔离的光耦合器外，Toshiba还将提供高质量的隔离器件产品组合，以支持需要电气隔离的通信和控制系统稳定运行。

注：
[1] 使用1Mbps工作电流值计算得出，计算方法为(I_DD1+I_DD2)除以两个通道。
测量条件：V_DD1=V_DD2=3.3V，数据传输速率t_bps=1Mbps，C_L=15pF，T_a=25°C
[2] 通信速度范围高达25Mbps
[3] 一种信号传输方法，将调制芯片、解调芯片以及绝缘层集成到单个封装中，并利用磁场来传输信号。
[4] I²C（集成电路间总线），同步串行通信。一种通过时钟信号同步实现数据收发的通信方式。
[5] UART（通用异步收发传输器）：异步串行通信。一种无需时钟信号即可实现数据收发的通信方式。

应用场景

• 工业自动化（可编程逻辑控制器(PLC)、I/O接口等）
• 现场设备（传感器、执行器等）
• 电机控制
• 逆变器
• 开关电源

产品特性

• 低工作电流消耗：每通道0.2mA（典型值）^[1]
• 支持中速数据传输：t_bps=25Mbps（最大值）
• 宽工作温度范围：T_opr=-40至125°C
• 双通道配置：
  2个正向通道，0个反向通道(DCL320C00, DCL320D00)
  1个正向通道，1个反向通道(DCL321C00, DCL321D00)
• SOIC8-N封装

主要规格
部件编号					DCL320C00	DCL320D00	DCL321C00	DCL321D00
通道数量 （正向：反向）					2 (2:0)	2 (2:0)	2 (1:1)	2 (1:1)
默认输出逻辑^[6]					低	高	低	高
封装			名称		SOIC8-N(P-SOP8-0405-1.27-002)
			尺寸(mm)	典型值	4.9×6.0×1.75
绝对 最大 额定值	工作温度Topr (°C)				-40至125
	存储温度TSTG (°C)				-65至150
	隔离电压（60秒） BVS (Vrms)		Ta=25°C	最小值	3000
推荐 运行 条件	电源电压VDD1 (V)		Topr=-40至125°C		2.25至5.5
	电源电压VDD2 (V)				2.25至5.5
电气 特性	1Mbps 工作 电流	初级侧电源 电流IDD1(1) (μA)	VDD1=VDD2=3.3V，fCLK=500kHz，占空比=50%周期方波，CL=15pF，Ta=25°C	典型值	160	160	215	215
		次级侧电源 电流IDD2(1) (μA)			260	260	215	215
	25Mbps 工作 电流	初级侧电源 电流IDD1(25) (mA)	VDD1=VDD2=3.3V，fCLK=12.5MHz，占空比=50%周期方波，CL=15pF，Ta=25°C	典型值	3.4	3.4	3.2	3.2
		次级侧电源 电流IDD2(25) (mA)			2.8	2.8	3.2	3.2
	数据速率 tbps (Mbps)		VDD1=VDD2=2.25至5.5V， Ta=-40至125°C	最大值	25	25	25	25
	传播延迟 tPHL , tPLH (ns)		VDD1=VDD2=3.3V， 50kHz，占空比=50%，tr=tf=2ns，CL=15pF，Ta=-40至125°C	最大值	52	52	52	52
	共模瞬态 抗扰度 |CMTI| (kV/μs)		VDD1=VDD2=3.3V， VI=VDDI^[7]或0V， VCM=400V，Ta=25°C	最小值	30	30	30	30
样品检查及供应情况					在线购买	在线购买	在线购买	在线购买

注
[6] 默认输出逻辑是指当输入信号未定义时（如上电瞬间或输入悬空时），数字隔离器的输出引脚保持的初始逻辑电平。
[7] V_DDI指输入侧的V_DD1或V_DD2

请点击以下链接，了解有关新产品的更多信息。
DCL320C00
DCL320D00
DCL321C00
DCL321D00
