Toshiba推出支援PCIe® 6.0和USB4® Version 2.0等高速差分訊號的2:1多工器/1:2解多工器開關

— 適用于工作溫度高達125℃的工業應用場景 —

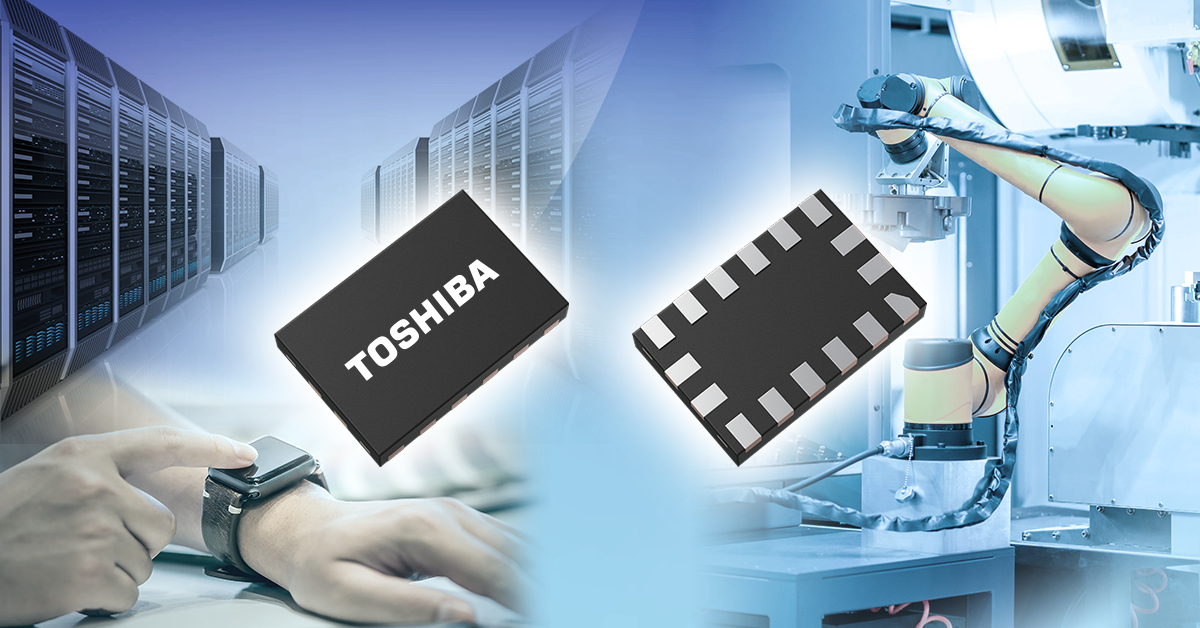

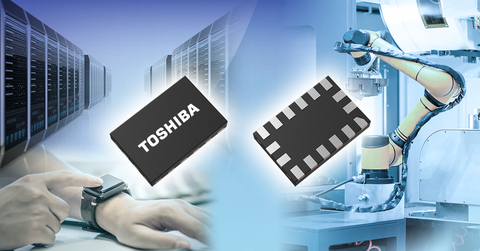

日本川崎--(BUSINESS WIRE)--(美國商業資訊)-- Toshiba Electronic Devices & Storage Corporation ("Toshiba")已推出「TDS5C212MX」和「TDS5B212MX」兩款2:1多工器(Mux)/1:2解多工器(De‑Mux)開關，產品支援PCIe® 6.0^[1]和USB4® Version 2.0^[2]等下一代高速介面。這些新產品的批量出貨自即日起開始。

隨著伺服器、工業測試儀、機器人和PC持續迭代升級，在電路板空間日趨有限的條件下，市場對PCIe® 6.0和USB4® Version 2.0等超高速、寬頻寬差分訊號的可靠切換需求不斷成長。Toshiba的新產品採用自研絕緣矽(SOI)製程(TarfSOI™)^[3]，實現業界首屈一指^[4]的-3‑dB頻寬（差分）：TDS5C212MX典型值為34GHz，TDS5B212MX典型值為29GHz。這些寬頻寬可顯著抑制訊號波形失真，有助於提升高速資料傳輸的可靠性。

這些新元件可在PCIe® 6.0和USB4® Version 2.0等高速差分訊號應用中用作二進一出Mux開關或一進二出De-Mux開關。它們支援多裝置共用單一高速介面，並可根據系統需求切換訊號路徑。

兩款產品均採用針對高頻特性最佳化的引腳布局。特別是，TDS5C212MX可充分縮短訊號路徑長度，以減少訊號反射和損耗，提升高速訊號完整性。它們支援的工作溫度範圍均為-40°C至125°C，使其適用于工業應用場景。

Toshiba將持續研發適配高速介面演進的高效能、高可靠性類比開關，為下一代系統的發展貢獻力量。

註：
[1]	由PCI-SIG制定的下一代介面標準，資料傳輸速率較PCIe® 5.0提升一倍，可達64 GT/s。
[2]	由USB‑IF制定的介面標準，支援最高80 Gbps的高速資料傳輸。
[3]	TarfSOI™（Toshiba先進射頻絕緣矽製程）：TarfSOI™是Toshiba專為高頻半導體應用研發的絕緣矽-互補金屬氧化物半導體(SOI-CMOS)前端製程技術。
[4]	做為一款2:1 Mux / 1:2 De-Mux開關。依據Toshiba截至2026年5月的調查。

應用場景

• 工業測試儀、機器人
• PC、伺服器、行動裝置、穿戴式裝置等

支援的介面

• PCIe®系列：PCIe 6.0 / 5.0 / 4.0 / 3.0
• CXL™系列：CXL 3.0 / 2.0 / 1.0
• USB系列：USB4® Version 2.0 / USB4® / USB 3.2 Gen2×1 / Gen1×1
• Thunderbolt™系列：Thunderbolt 5 / 4 / 3 / 2
• DisplayPort™系列：DisplayPort 2.0 / 1.4 / 1.3 / 1.2

產品特點

• 高-3-dB頻寬（差分），支援PCIe® 6.0和USB4® Version 2.0等高速差分訊號
  TDS5C212MX：34GHz（典型值）
  TDS5B212MX：29GHz（典型值）
• 寬工作溫度範圍：-40°C至125°C

主要規格

零件編號					TDS5C212MX	TDS5B212MX
封裝	名稱				XQFN16
	尺寸(mm)				2.4×1.6（典型值），t=0.4（最大值）
工作範圍 （Ta=-40至125°C）	電源電壓VCC (V)				1.6至3.6
	訊號引腳差分電壓 VI/O(Diff) (V)				0至1.8
	訊號引腳共模電壓 VI/O(Com) (V)				0至2.0
DC特性 （Ta=-40至125°C）	電流消耗Iope (μA)	VS = 0V		典型值	70
高頻特性 (Ta=25°C)	–3-dB頻寬（差分）BW(Diff) (GHz)			典型值	34	29
	差分插入損耗 DDIL (dB)		f=5.0GHz	典型值	-0.7	-0.7
			f=8.0GHz		-0.8	-0.8
			f=10.0GHz		-0.9	-0.9
			f=12.8GHz		-1.1	-1.1
			f=16.0GHz		-1.2	-1.2
	差分回波損耗 DDRL (dB)		f=5.0GHz	典型值	-21	-20
			f=8.0GHz		-24	-20
			f=10.0GHz		-21	-19
			f=12.8GHz		-20	-20
			f=16.0GHz		-14	-15
	差分OFF隔離 DDOIRR (dB)		f=5.0GHz	典型值	-33	-36
			f=8.0GHz		-27	-29
			f=10.0GHz		-25	-26
			f=12.8GHz		-24	-26
			f=16.0GHz		-24	-27
	差分串擾 DDXT (dB)		f=5.0GHz	典型值	-41	-41
			f=8.0GHz		-37	-37
			f=10.0GHz		-35	-35
			f=12.8GHz		-33	-33
			f=16.0GHz		-31	-31
樣品檢查及供應情況					線上購買	線上購買

請點選以下連結，瞭解有關新產品的更多資訊。
TDS5C212MX
TDS5B212MX

請點選以下連結，瞭解有關Toshiba通用邏輯IC的更多資訊。
通用邏輯IC

如欲查看線上經銷商處新產品的供應情況，請造訪：
TDS5C212MX
線上購買

TDS5B212MX
線上購買

* USB4^®是USB Implementers Forum的註冊商標。
* Thunderbolt™是Intel Corporation或其子公司的商標。
* DisplayPort™是Video Electronics Standards Association (VESA^®)在美國和其他國家擁有的商標。
* PCIe^®是PCI-SIG的註冊商標。
* TarfSOI™是Toshiba Electronic Devices & Storage Corporation的商標。
* 其他公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
* 本文件中的資訊（包括產品價格和規格、服務內容和聯絡方式）為公告發表之日的最新資訊，但如有更改，恕不另行通知。
