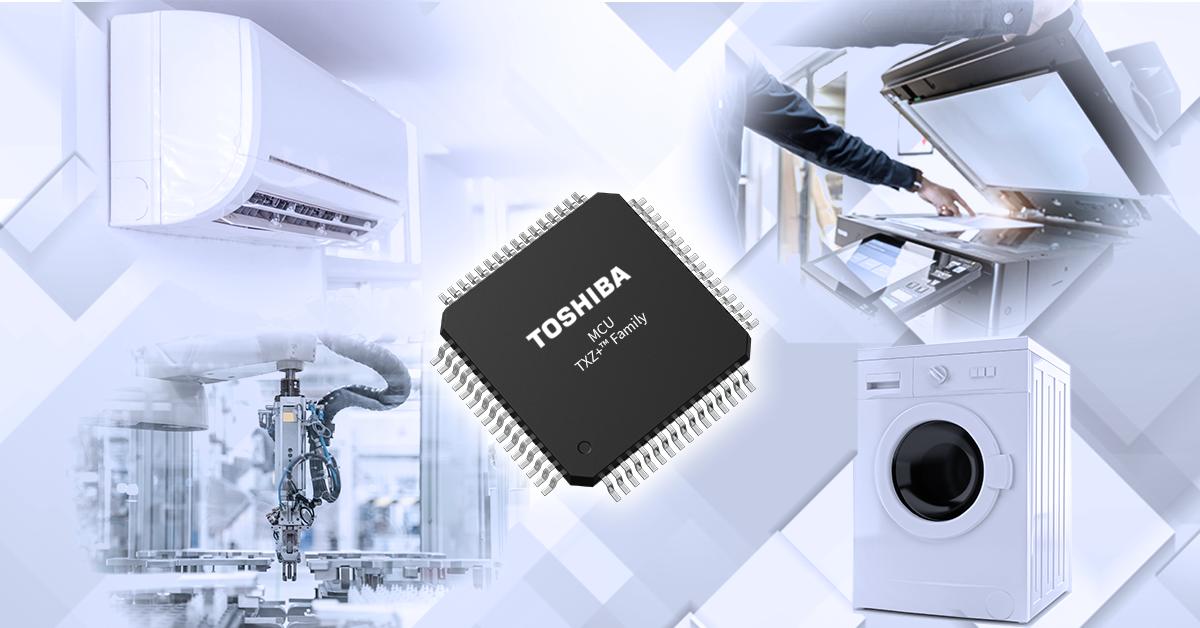

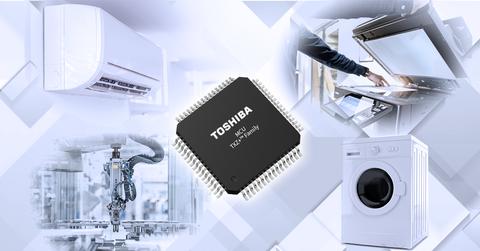

Toshiba針對系統控制應用，開始量產搭載Arm® Cortex®-M4核心的TXZ+™系列入門級M4H組標準微控制器

―廣泛支援消費產品和工業設備系統控制應用的易用微控制器―

日本川崎--(BUSINESS WIRE)--(美國商業資訊)-- Toshiba Electronic Devices & Storage Corporation（下稱「Toshiba」）已開始量產TXZ+™系列入門級M4H組標準微控制器^[1]。該系列微控制器配備Arm® Cortex®-M4核心及浮點運算器（FPU），專為空調機、洗衣機等消費產品以及包括多功能打印機及工廠自動化系統在內的工業設備的小型系統控制應用而設計。

隨著消費產品和工業設備日益複雜及多元化，用於系統控制的微控制器必須具備更強的即時處理能力與穩定性，同時提供簡易系統設計、長期部署的通用性，以及衍生產品的擴展性。部分小型系統控制應用亦需要微控制器提供基本控制功能，並能輕鬆應用於現有及全新設計，而無需針對特定應用而最佳化的高度先進功能。

Toshiba推出的TXZ+™系列入門級M4H組標準微控制器滿足了上述需求，並強調其基本功能及易用性。儘管屬入門級產品，該系列微控制器採用配備FPU的Arm® Cortex®-M4核心，運作速度高達120MHz。這確保了消費產品及工業設備系統控制所需的運算性能及即時響應能力，並支援控制邏輯、介面處理及時序控制等核心系統控制應用。

M4H產品支援2.7V至5.5V的電源電壓範圍，適用於3V及5V系統。產品亦整合了精確度達±1%的高速振盪器，有助於減少外部元件並提升設計靈活性。該系列產品可應用於多種系統配置，包括現有設備的衍生開發及全新系統設計。

該系列微控制器整合了系統控制所需的基本功能，包括12位類比數位轉換器（ADC）、計時器、通用非同步收發器（UART）、序列週邊介面（SPI）、積體電路匯流排（I²C）以及直接記憶體存取（DMA）。產品亦內建先進可程式化馬達驅動器（A-PMD），用於無刷直流馬達控制，使其能靈活用於各種應用及系統配置。

Toshiba透過提供產品文件、樣本軟體及外設功能驅動程式軟體，支援產品評估及開發。公司將攜手Arm®生態系統合作夥伴，逐步推出評估板和開發環境，協助客戶完成從初步評估到量產爬坡的整個過程。

Toshiba將繼續擴展其設計支援資源，並豐富適用於消費產品及工業設備系統控制的微控制器產品陣容。

註：
[1] 一種不專門用於特定應用的標準微控制器，設計著重於在支援電源條件和週邊功能方面的通用性，適用於廣泛的系統控制應用。

應用場景

• 家用電器和消費產品的系統控制單元
• 工業設備和工廠自動化（FA）系統
• 辦公及商用設備

產品特性

• 搭載FPU的Arm® Cortex®-M4核心：運作速度最高120MHz
• 電源電壓範圍：2.7V至5.5V
• 高速振盪器精確度達±1%
• 內建記憶體
  程式碼快閃記憶體：256 KB
  RAM：18KB
• 用於功能安全的自診斷功能
• 提供三種封裝類型，可根據安裝面積和組裝條件進行選擇

主要規格
產品組		M4H組
零件編號		TMPM4H4FYUG	TMPM4H2FYDUG	TMPM4H1FYUG
CPU核心		搭載FPU的Arm® Cortex®-M4核心 - 記憶體保護單元（MPU）
最高工作頻率		120MHz
內建 振盪器	振盪 頻率	10MHz (±1%)
內建 記憶體	快閃記憶體（程式碼）	256KB（擦寫次數：高達10萬次）
	RAM	18KB，帶同位
I/O埠		51引腳	37引腳	33引腳
外部中斷		11個觸發源，16個引腳	10個觸發源，12個引腳	9個觸發源，11個引腳
DMA控制器		32通道	27通道
計時器 功能	32位計時器事件 計數器 (T32A)	6通道 (若做為16位計時器使用則為12通道)
通訊 功能	UART	4通道	3通道	3通道
	I^2 C介面/I^2 C 介面版本A （I2C/EI2C）	1/1通道
	TSPI	4通道	2通道
類比 功能	12位類比數位 轉換器 (ADC)	1個單元內含12路輸入	1個單元內含10路輸入	1個單元內含9路輸入
馬達控制 電路	先進 可程式化 馬達控制 電路 (A-PMD)	1通道
其他	循環備援校驗運算 電路 (CRC)	1通道CRC32, CRC16
系統 功能	時鐘可選 監控計時器 (SIWDT)	1通道
	電壓偵測 電路 (LVD)	1通道
	振盪 頻率偵測器 (OFD)	1通道
除錯介面		JTAG/SW TRACE(4位) NBDIF	JTAG/SW
工作電壓		2.7V至5.5V，單電源供電
封裝/引腳		LQFP64 （10mm×10mm、 0.5mm間距）	LQFP48 （7mm×7mm、 0.5mm間距）	LQFP44 （10mm×10mm、 0.8mm間距）

請點選以下連結，瞭解有關新產品的更多資訊。
TMPM4H4FYUG
TMPM4H2FYDUG
TMPM4H1FYUG

請點選以下連結，瞭解有關Toshiba微控制器的更多資訊。
微控制器

* Arm和Cortex是Arm Limited或其子公司在美國和/或其他地區的註冊商標。
* TXZ+™是Toshiba Electronic Devices & Storage Corporation的商標。
* 其他公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
* 本文件中的資訊（包括產品價格和規格、服務內容和聯絡方式）為公告發表之日的最新資訊，但如有更改，恕不另行通知。
