Toshiba推出支持PCIe® 6.0和USB4® Version 2.0等高速差分信号的2:1多路复用器/1:2多路信号分离器开关

— 适用于工作温度高达125℃的工业应用场景 —

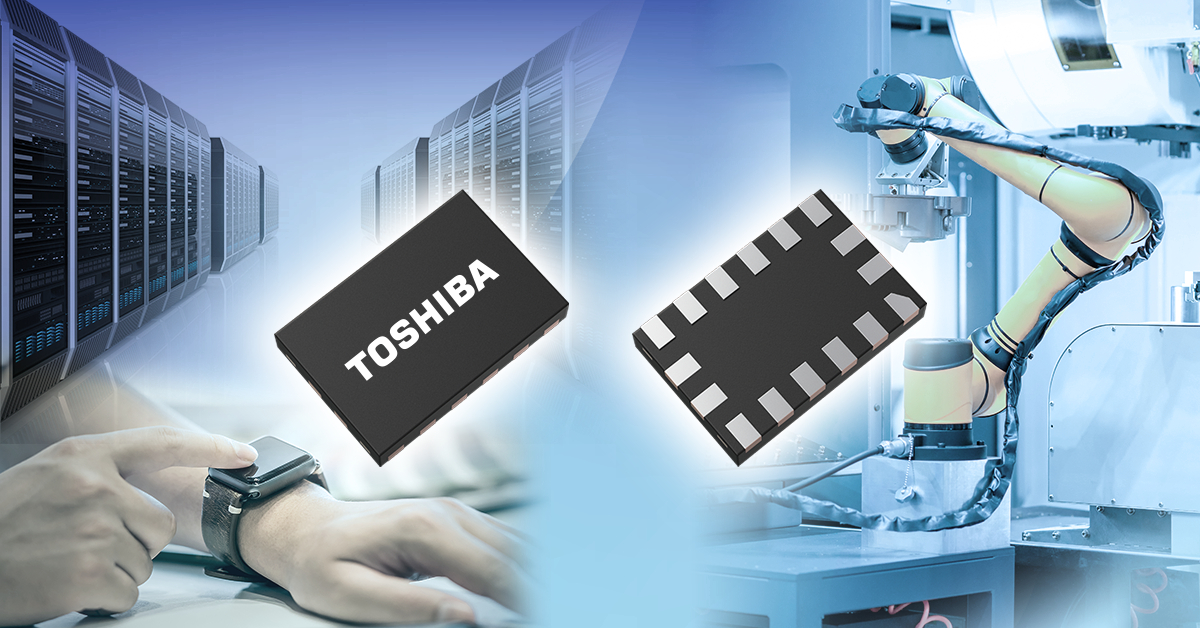

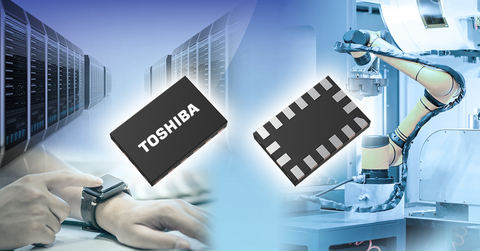

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation ("Toshiba")已推出“TDS5C212MX”和“TDS5B212MX”两款2:1多路复用器(Mux)/1:2多路信号分离器(De Mux)开关，产品支持PCIe® 6.0^[1]和USB4® Version 2.0^[2]等新一代高速接口。这些新产品的批量发货自即日起开始。

随着服务器、工业测试仪、机器人和个人电脑持续迭代升级，在电路板空间日趋有限的条件下，市场对PCIe® 6.0和USB4® Version 2.0等超高速、宽带宽差分信号的可靠切换需求不断增长。Toshiba的新产品采用自研绝缘硅(SOI)工艺(TarfSOI™)^[3]，实现行业领先^[4]的-3 dB带宽（差分）：TDS5C212MX典型值为34GHz，TDS5B212MX典型值为29GHz。这些宽带宽可显著抑制信号波形失真，有助于提升高速数据传输的可靠性。

这些新器件可在PCIe® 6.0和USB4® Version 2.0等高速差分信号应用中用作二进一出Mux开关或一进二出De-Mux开关。它们支持多设备共享单一高速接口，并可根据系统需求切换信号路径。

两款产品均采用针对高频特性优化的引脚布局。特别是，TDS5C212MX可最大限度缩短信号路径长度，以减少信号反射和损耗，提升高速信号完整性。它们支持的工作温度范围均为-40°C至125°C，使其适用于工业应用场景。

Toshiba将持续研发适配高速接口演进的高性能、高可靠性模拟开关，为新一代系统的发展做出贡献。

注：
[1]	由PCI-SIG制定的新一代接口标准，数据传输速率较PCIe® 5.0提升一倍，可达64 GT/s。
[2]	由USB IF制定的接口标准，支持最高80 Gbps的高速数据传输。
[3]	TarfSOI™（Toshiba先进射频绝缘硅工艺）：TarfSOI™是Toshiba专为高频半导体应用研发的绝缘硅-互补金属氧化物半导体(SOI-CMOS)前端工艺技术。
[4]	作为一款2:1 Mux / 1:2 De-Mux开关。基于Toshiba截至2026年5月的调查。

应用场景

• 工业测试仪、机器人
• 个人电脑、服务器、移动设备、可穿戴设备等

支持的接口

• PCIe®系列：PCIe 6.0 / 5.0 / 4.0 / 3.0
• CXL™系列：CXL 3.0 / 2.0 / 1.0
• USB系列：USB4® Version 2.0 / USB4® / USB 3.2 Gen2×1 / Gen1×1
• Thunderbolt™系列：Thunderbolt 5 / 4 / 3 / 2
• DisplayPort™系列：DisplayPort 2.0 / 1.4 / 1.3 / 1.2

产品特点

• 高-3-dB带宽（差分），支持PCIe® 6.0和USB4® Version 2.0等高速差分信号
  TDS5C212MX：34GHz（典型值）
  TDS5B212MX：29GHz（典型值）
• 宽工作温度范围：-40°C至125°C

主要规格

部件编号					TDS5C212MX	TDS5B212MX
封装	名称				XQFN16
	尺寸(mm)				2.4×1.6（典型值），t=0.4（最大值）
工作范围 （Ta=-40至125°C）	电源电压VCC (V)				1.6至3.6
	信号引脚差分电压 VI/O(Diff) (V)				0至1.8
	信号引脚共模电压 VI/O(Com) (V)				0至2.0
DC特性 （Ta=-40至125°C）	电流消耗Iope (μA)	VS = 0V		典型值	70
高频特性 (Ta=25°C)	–3-dB带宽（差分）BW(Diff) (GHz)			典型值	34	29
	差分插入损耗 DDIL (dB)		f=5.0GHz	典型值	-0.7	-0.7
			f=8.0GHz		-0.8	-0.8
			f=10.0GHz		-0.9	-0.9
			f=12.8GHz		-1.1	-1.1
			f=16.0GHz		-1.2	-1.2
	差分回波损耗 DDRL (dB)		f=5.0GHz	典型值	-21	-20
			f=8.0GHz		-24	-20
			f=10.0GHz		-21	-19
			f=12.8GHz		-20	-20
			f=16.0GHz		-14	-15
	差分OFF隔离 DDOIRR (dB)		f=5.0GHz	典型值	-33	-36
			f=8.0GHz		-27	-29
			f=10.0GHz		-25	-26
			f=12.8GHz		-24	-26
			f=16.0GHz		-24	-27
	差分串扰 DDXT (dB)		f=5.0GHz	典型值	-41	-41
			f=8.0GHz		-37	-37
			f=10.0GHz		-35	-35
			f=12.8GHz		-33	-33
			f=16.0GHz		-31	-31
样品检查及供应情况					在线购买	在线购买

请点击以下链接，了解有关新产品的更多信息。
TDS5C212MX
TDS5B212MX

请点击以下链接，了解有关Toshiba通用逻辑IC的更多信息。
通用逻辑IC

如需查看在线分销商处新产品的供应情况，请访问：
TDS5C212MX
在线购买

TDS5B212MX
在线购买

* USB4^®是USB Implementers Forum的注册商标。
* Thunderbolt™是Intel Corporation或其子公司的商标。
* DisplayPort™是Video Electronics Standards Association (VESA^®)在美国和其他国家拥有的商标。
* PCIe^®是PCI-SIG的注册商标。
* TarfSOI™是Toshiba Electronic Devices & Storage Corporation的商标。
* 其他公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本文档中的信息（包括产品价格和规格、服务内容和联系方式）为公告发布之日的最新信息，但如有更改，恕不另行通知。
