東芝的新型光電繼電器透過降低安裝密度幫助設備小型化

- 採用S-VSON4T封裝的新型光繼電器，具有業界最小的安裝面積和最大的125°C工作溫度 -

東京--(BUSINESS WIRE)--(美國商業資訊)-- (美國商業資訊)--東芝電子元件及儲存裝置株式會社（Toshiba Electronic Devices & Storage Corporation，簡稱「東芝」）推出了三款光繼電器TLP3407SRA、TLP3475SRHA和TLP3412SRHA，它們是業界最小的^[1]電壓驅動型光繼電器，擴展後的額定工作溫度可達125°C。

將最大工作溫度額定值從110°C提高到125°C，使得光繼電器可以安裝在高溫區域，並且更容易確保設備所需的溫度設計裕度。S-VSON4T封裝的安裝面積為業界最小^[1]，僅2.9平方毫米。這將有助於減小印刷電路板(PCB)尺寸，或者增加半導體測試儀、探針卡及其他元件等應用中現有佈局中的光繼電器數量。

應用場景

• 半導體測試儀（記憶體、SoC和LSI等）
• 探針卡
• 燒機設備
• 測量儀器（示波器、資料記錄儀等）

特性

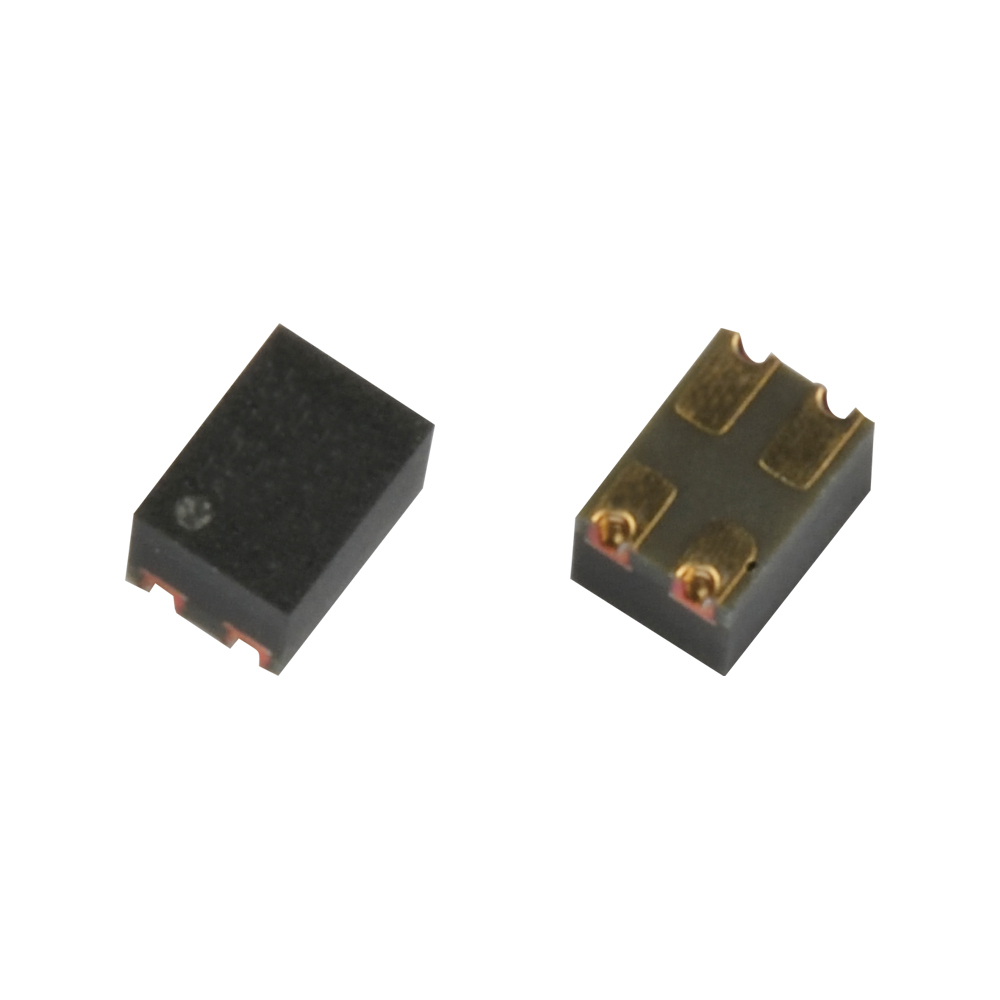

• S-VSON4T，業界首個^[1]安裝面積最小、最高工作溫度達125°C的封裝：安裝面積2.9平方毫米（典型值）
• 低輸入功耗驅動器：VIN = 3.3V時，3.3mW^[2]（最大值）(TLP3407SRA)

主要規格

（Ta=25℃時）
元件型號		TLP3407SRA	TLP3475SRHA	TLP3412SRHA
封裝	名稱	S-VSON4T
	尺寸典型值(mm)	2.0×1.45
	高度典型值(mm)	1.3
建議的 工作 條件	施加的輸入 正向電壓 VIN典型值 (V)	3.3	3.3	3.3
內建電阻典型值 typ. (Ω)		4000	600	600
絕對最大額定值	斷態輸出 終端電壓VOFF (V)	60	60	60
	導通電流ION (A)	1	0.4	0.4
	導通電流（脈衝） IONP (A)	3	1.2	1.2
	工作溫度 Topr (℃)	-40至125
耦合 電氣 特性	LED極限電流　 ILIM(LED)最大值(mA) （VIN時）	1 （3.3V時）	-	-
	LED觸發電流 IFT最大值(mA)	0.2	2	2
	工作電壓 　VFON最大值(V)	3	3	3
	導通電阻 RON最大值(Ω)	0.3	1.5	1.5
電氣特性	輸出電容 COFF典型值(pF)	80	12	20（最大值）
	斷態電流 IOFF最大值 (nA) （VOFF時）	1 （50V時）	1 （50V時）	1 （50V時）
開關特性	接通時間 tON最大值(ms)	20	0.5	0.5
	斷開時間 tOFF最大值(ms)	1	0.2	0.2
絕緣特性	絕緣電壓 BVS最小值(Vrms)	500	500	500
庫存查詢和供貨		線上購買	線上購買	線上購買

注釋：
[1] 根據東芝的一項調查（截至2020年8月25日），適用於最大工作溫度額定值為125°C的光繼電器。
[2] 施加的輸入正向電壓×最大限制LED電流= 3.3V×1mA

如需瞭解有關新的光電耦合器的更多資訊，請按以下連結。
TLP3407SRA
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3407SRA

TLP3475SRHA
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3475SRHA

TLP3412SRHA
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3412SRHA

如需瞭解有關東芝光繼電器系列的更多資訊，請按以下連結。
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/optoelectronics/photorelay-mosfet-output.html

如需查看網路經銷商的新產品供應情況，請造訪：
TLP3407SRA
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TLP3407SRA.html
TLP3475SRHA
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TLP3475SRHA.html
TLP3412SRHA
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TLP3412SRHA.html

客戶詢問：
光電子元件銷售與行銷部
電話：[phone]
https://toshiba.semicon-storage.com/ap-en/contact.html
