东芝的新型光电继电器通过降低安装密度助力设备小型化

- 采用S-VSON4T封装的新型光继电器，具有业界最小的安装面积和最大的125°C工作温度 -

东京--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社（Toshiba Electronic Devices & Storage Corporation，简称“东芝”）推出了三款光继电器“TLP3407SRA”、“TLP3475SRHA”和“TLP3412SRHA”，它们是业界最小的^[1]电压驱动型光继电器，扩展后的额定工作温度可达125°C。

将最大工作温度额定值从110°C提高到125°C，使得光继电器可以安装在高温区域，并且更容易确保设备所需的温度设计裕度。S-VSON4T封装的安装面积为业界最小^[1]，仅2.9平方毫米。这将有助于减小印刷电路板(PCB)尺寸，或者增加半导体测试仪、探针卡及其他器件等应用中现有布局中的光继电器数量。

应用场景

• 半导体测试仪（内存、SoC和LSI等）
• 探针卡
• 老化设备
• 测量仪器（示波器、数据记录仪等）

特性

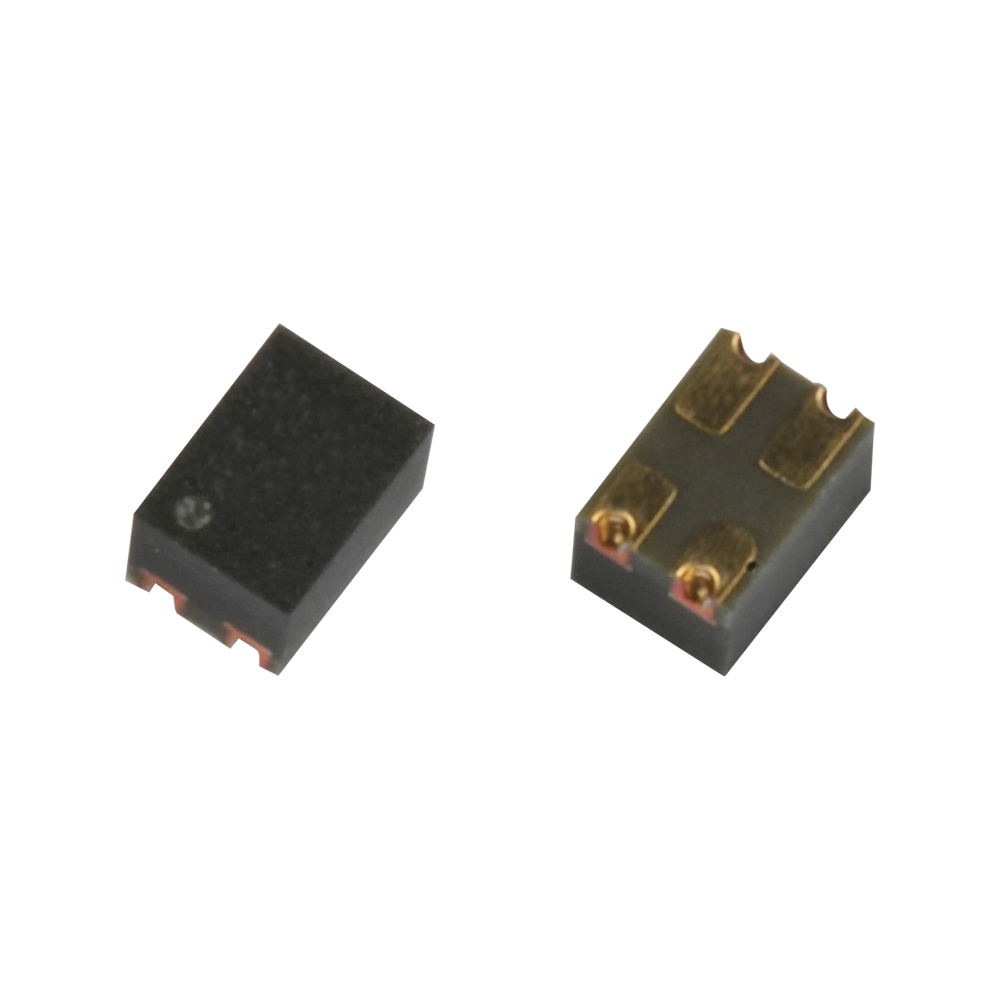

• S-VSON4T，业界首个^[1]安装面积最小、最高工作温度达125°C的封装：安装面积2.9平方毫米（典型值）
• 低输入功耗驱动器：VIN = 3.3V时，3.3mW^[2]（最大值）(TLP3407SRA)

主要规格

（Ta=25℃时）
器件型号		TLP3407SRA	TLP3475SRHA	TLP3412SRHA
封装	名称	S-VSON4T
	尺寸典型值(mm)	2.0×1.45
	高度典型值(mm)	1.3
建议的 工作 条件	施加的输入 正向电压 VIN典型值 (V)	3.3	3.3	3.3
内置电阻典型值 typ. (Ω)		4000	600	600
绝对最大额定值	断态输出 终端电压VOFF (V)	60	60	60
	导通电流ION (A)	1	0.4	0.4
	导通电流（脉冲） IONP (A)	3	1.2	1.2
	工作温度 Topr (℃)	-40至125
耦合 电气 特性	LED极限电流　 ILIM(LED)最大值(mA) （VIN时）	1 （3.3V时）	-	-
	LED触发电流 IFT最大值(mA)	0.2	2	2
	工作电压 　VFON最大值(V)	3	3	3
	导通电阻 RON最大值(Ω)	0.3	1.5	1.5
电气特性	输出电容 COFF典型值(pF)	80	12	20（最大值）
	断态电流 IOFF最大值 (nA) （VOFF时）	1 （50V时）	1 （50V时）	1 （50V时）
开关特性	接通时间 tON最大值(ms)	20	0.5	0.5
	断开时间 tOFF最大值(ms)	1	0.2	0.2
绝缘特性	绝缘电压 BVS最小值(Vrms)	500	500	500
库存查询和供货		在线购买	在线购买	在线购买

注释：
[1] 根据东芝的一项调查（截至2020年8月25日），适用于最大工作温度额定值为125°C的光继电器。
[2] 施加的输入正向电压×最大限制LED电流= 3.3V×1mA
