～業界最小実装面積で最大動作温度125℃を実現～
東京--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、最大動作温度定格125℃へ拡張した業界最小実装面積[注1]の電圧駆動型フォトリレー3製品「TLP3407SRA」、「TLP3475SRHA」および「TLP3412SRHA」の出荷を開始します。
新製品は、最大動作温度定格を110℃から125℃にしたことで、温度が高いエリアにも実装が可能となります。また、機器の温度設計マージンを確保しやくなります。

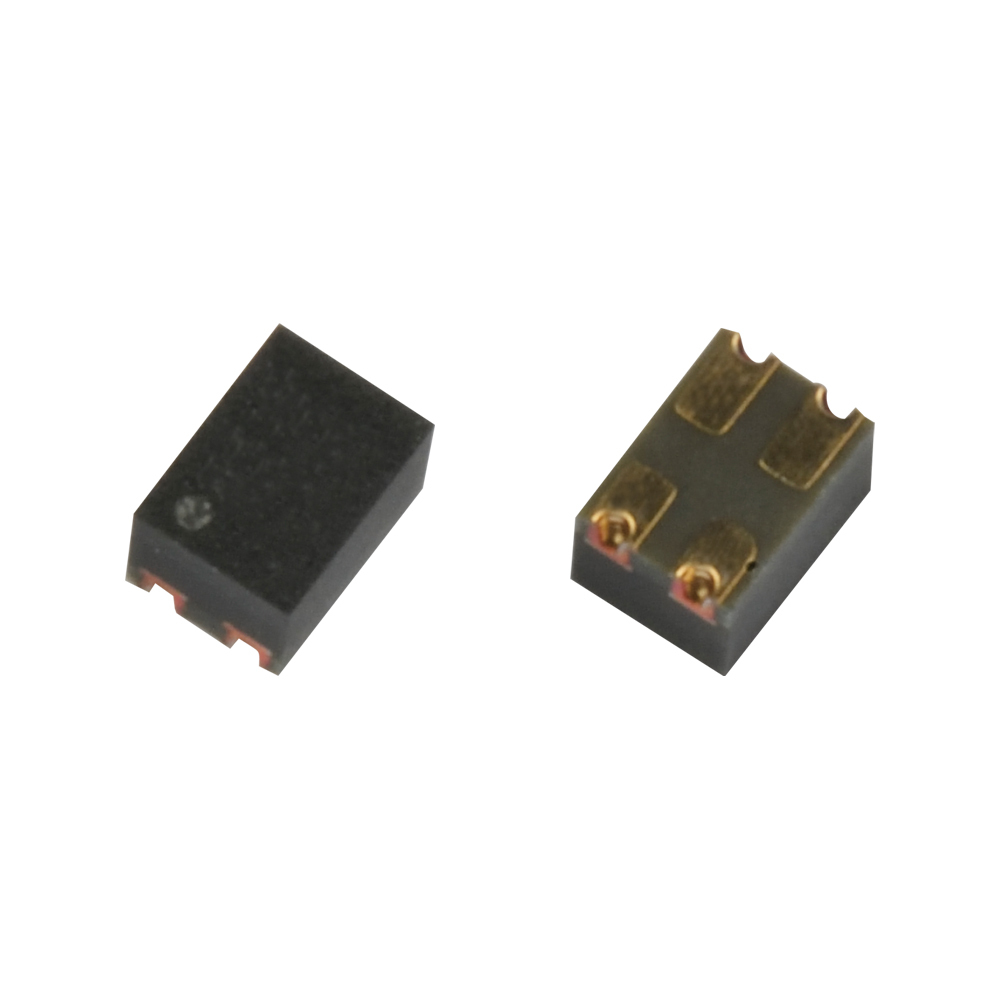

さらに、業界最小実装面積[注1]パッケージのS-VSON4T採用により、実装基板の省スペース化や、フォトリレーの搭載数増加ができます。これにより、半導体テスターやプローブカードなどへのフォトリレーの集積密度向上に貢献します。
応用機器
・半導体テスター (メモリー、SoC、LSIなど)
・プローブカード
・バーンイン装置
・計測器 (オシロスコープ、データロガーなど)
新製品の主な特長
・業界初[注1]の最小実装面積と最大動作温度125℃をS-VSON4Tパッケージで実現：実装面積 2.9mm2 (typ.)
・入力側低消費電力駆動：3.3mW[注2] (max) @VIN=3.3V（TLP3407SRA）
新製品の主な仕様
(＠Ta=25℃) |
||||
品番 |
||||
パッケージ |
名称 |
S-VSON4T |
||
サイズ(LxW) typ. (mm) |
2.0×1.45 |
|||
高さtyp. (mm) |
1.3 |
|||
推奨動作
|
入力順電圧 VIN typ. (V) |
3.3 |
3.3 |
3.3 |
内蔵抵抗 typ. (Ω) |
4000 |
600 |
600 |
|
絶対最大
|
阻止電圧 VOFF (V) |
60 |
60 |
60 |
オン電流 ION (A) |
1 |
0.4 |
0.4 |
|
オン電流(パルス) IONP (A) |
3 |
1.2 |
1.2 |
|
動作温度 Topr (℃) |
-40～125 |
|||
結合特性 |
リミットLED電流 ILIM(LED) max (mA) (@VIN) |
1
|
- |
- |
トリガーLED電流 IFT max
|
0.2 |
2 |
2 |
|
動作電圧 VFON max (V) |
3 |
3 |
3 |
|
オン抵抗 RON max (Ω) |
0.3 |
1.5 |
1.5 |
|
電気的特
|
端子間容量 (出力側) COFF typ. (pF) |
80 |
12 |
20 (max) |
オフ電流 IOFF max (nA) （@VOFF） |
1 (@50V) |
1 (@50V) |
1 (@50V) |
|
スイッチング
|
ターンオン時間 tON max
|
20 |
0.5 |
0.5 |
ターンオフ時間 tOFF max
|
1 |
0.2 |
0.2 |
|
絶縁特性 |
絶縁耐圧 BVS min
|
500 |
500 |
500 |
オンラインディストリビューター在庫検索＆
|
||||
[注1] 最大動作温度定格125℃のフォトリレーで、2020年8月25日時点、当社調べ。
[注2] 入力順電圧×最大リミットLED電流=3.3V×1mA
新製品の詳細については下記ページをご覧ください。
TLP3407SRA
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3407SRA
TLP3475SRHA
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3475SRHA
TLP3412SRHA
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3412SRHA
当社のフォトリレー製品については下記ページをご覧ください。
https://toshiba.semicon-storage.com/jp/semiconductor/product/optoelectronics/photorelay-mosfet-output.html
オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TLP3407SRA
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TLP3407SRA.html
TLP3475SRHA
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TLP3475SRHA.html
TLP3412SRHA
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TLP3412SRHA.html
