Toshiba推出车用小封装光继电器可实现1500V车用电池系统输出耐压

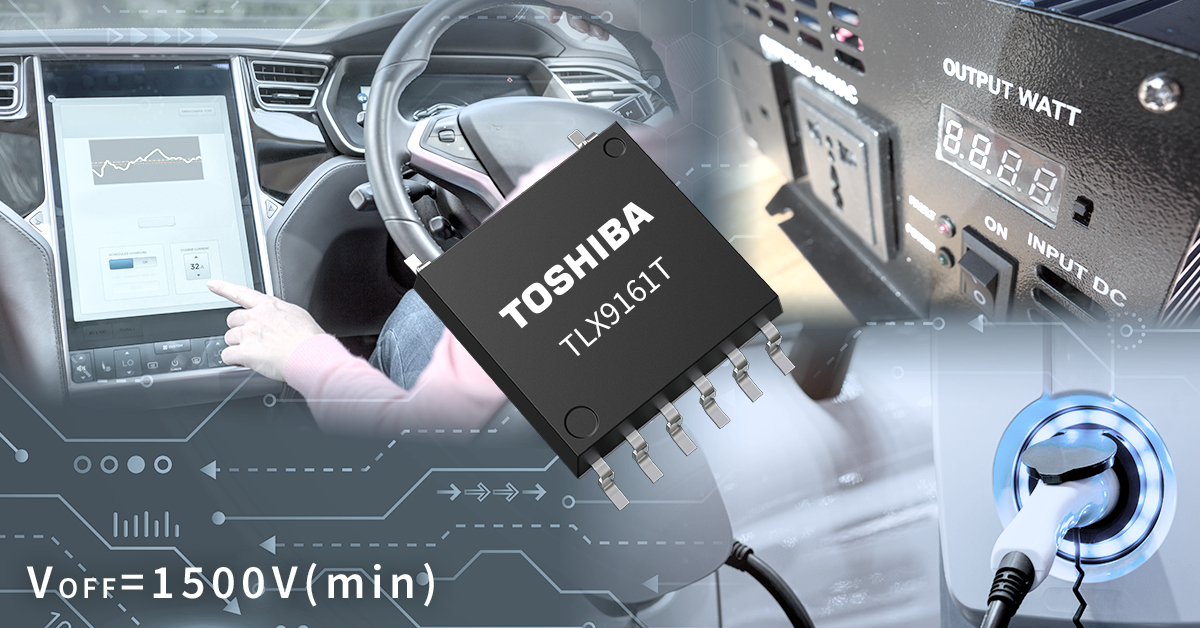

日本，川崎--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation（简称“Toshiba”）推出了一款采用小型SO12L-T封装的车用光继电器^[1]“TLX9161T”，其最低输出耐压1500V，达到了支持高压汽车电池所需的水平。该产品从今天开始批量出货。

电动汽车普及面临的主要挑战包括缩短充电时间和提升续航里程。为此需要优化电池系统运行效率，即电池管理系统（BMS）通过监测电池荷电状态实现高效系统运行，同时检测电池与车身之间的绝缘状态以确保高压电池的安全使用。处理高电压的BMS需采用电气隔离的光继电器。

Toshiba此次推出的新型高压光继电器在保持1500V（最小值）输出耐受电压的同时，实现了对ToshibaTLX9160T光继电器的微型化改造。通过缩小TLX9160T内置的MOSFET芯片尺寸，新产品成功集成至SO12L-T封装，其安装面积较TLX9160T采用的SO16L-T封装缩小约25%^[2]。这种尺寸缩减有助于BMS系统的小型化与成本优化。其引脚间距和布局与SO16L-T保持一致，可直接沿用现有电路板设计。

此新型光继电器采用相对漏电起痕指数（CTI^[3]）超过600的树脂材料，符合材料组I^[4]（IEC 60664-1^[5]国际标准）的分类要求。通过优化引脚配置，检测器侧的爬电距离确保超过5mm^[6]，从而满足IEC 60664-1标准的合规要求，支持1000V工作电压。

Toshiba将持续扩充车规级光继电器产品阵容，通过解决电动汽车普及过程中的技术难题提供创新解决方案，为实现碳中和社会的目标贡献力量。

注：
[1] 光继电器：其一次侧（控制）与二次侧（开关）实现电气隔离。直接连接到交流线路的开关，以及地电位不同的设备之间的开关，可以通过绝缘屏障进行控制。
[2] SO16L-T封装 (10.3×10.0×2.45 mm) 与SO12L-T封装 (7.76×10.0×2.45 mm) 的尺寸对比。
[3] 相对漏电起痕指数（CTI）：该指数用于表征绝缘材料表面在形成电痕（导电通路）前所能承受的耐电压能力。
[4] 材料组I：根据IEC 60664-1标准对模塑材料的分类，指相对漏电起痕指数（CTI^[3]）达到600及以上的材料类别。
[5] IEC 60664-1：该国际标准规定了交流1000V或直流1500V以下电气系统绝缘配合的原则、要求和测试方法。
[6] 大于5mm：指在满足工作电压1000V、材料组I、污染等级2（电气设备使用环境中存在的污染等级；污染物本身完全不导电，但可能因凝露导致导电）条件下所需的爬电距离。

应用

• 车用设备：BMS（具备电池电压监测、机械继电器粘连检测、接地故障检测等功能）。
• 替代机械继电器

特性

• 小型封装： SO12L-T（7.76×10.0×2.45（mm）（典型值）
• 输出耐压： V_OFF =1500V（最小值）
• 常开（1-Form-A）器件
• 雪崩电流等级： I_AV =0.6mA
• 高隔离电压：5000Vrms（最小值）
• 符合AEC-Q101标准
• 符合IEC 60664-1国际标准

主要规格

(除非另有说明， Ta =25℃）
部件编号				TLX9161T
触点				1-Form-A
绝对最大额定值	输入正向电流 IF (mA)			30
	导通状态电流 ION (mA)			30
	工作温度 Topr (°C)			-40 至 125
	雪崩电流 IAV (mA)			0.6
电气 特性	关断状态电流 IOFF (nA)	VOFF =1000V	最大	100
	输出耐压 VOFF (V)	IOFF =10μA	最小	1500
Recommended 运行条件	电源电压 VDD (V)		最大	1000
耦合电气 特性	触发LED电流 IFT (mA)	ION =30mA,　t=10ms	最大	3
	返回LED电流 IFC (mA)	IOFF =100μA, Ta =-40 to 125°C, t=40ms	最小	0.05
	导通电阻 RON (Ω)	ION =30mA, IF =10mA, t<1s	最大	500
开关 特性	开启时间 tON (ms)	IF =10mA, RL =20kΩ, VDD =40V	最大	1
	关闭时间 tOFF (ms)		最大	1
隔离 特性	隔离电压 BVS (Vrms)	AC, 60s	最小	5000
净空距离（mm）			最小	8
爬电距离（mm）			最小	8
封装	名称			SO12L-T
	尺寸 (mm)		类型	7.76×10.0×2.45
