东芝推出第三代碳化硅MOSFET来提高工业设备效率

- 产品阵容覆盖1200V和650V产品 -

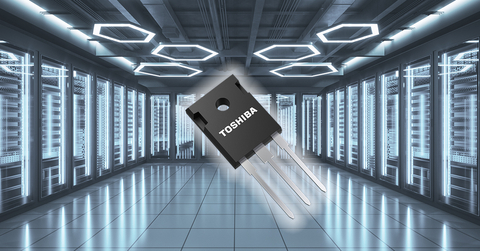

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社(“东芝”)推出了全新功率器件“TWxxNxxxC系列”。这是其第三代碳化硅MOSFET[1][2],具有低导通电阻和大幅降低的开关损耗。10种产品分别为5种1200V和5种650V产品,已经开始发货。

新产品将单位面积的导通电阻(RDS(ON)A)降低了约43%[3],使代表传导损耗和开关损耗之间关系的重要指标——漏源导通电阻*栅-漏电荷(RDS(ON)*Qgd)降低了约80%[4]。开关损耗也减少了约20%[5],因而同时降低了导通电阻和开关损耗。这些新产品可提高设备效率。

东芝将继续扩大其功率器件的产品阵容,加强其生产设施,并通过提供易于使用的高性能功率器件,实现无碳经济。

注释:
[1] 东芝通过利用为第二代碳化硅MOSFET开发的内置肖特基势垒二极管开发了一种器件结构,降低了单位面积的导通电阻(RDS(ON)A),同时也减少了JFET区域的反馈电容。
[2] MOSFET:金属-氧化物半导体场效应晶体管
[3] 第二代碳化硅MOSFET的RDS(ON)A设为1时对比新型1200V碳化硅MOSFET。东芝调查。
[4] 第二代碳化硅MOSFET的RDS(ON)*Qgd设为1时对比新型1200V碳化硅MOSFET。东芝调查。
[5] 新型1200V碳化硅MOSFET和第二代碳化硅MOSFET的比较。东芝调查。

应用
・开关电源(服务器、数据中心、通信设备等)
・电动汽车充电站
・光伏逆变器
・不间断电源(UPS)

特性
・低单位面积导通电阻(RDS(ON)A)
・低漏源导通电阻*栅-漏电荷(RDS(ON)*Qgd)
・低二极管正向电压:VDSF= -1.35V(典型值)@VGS= -5V

主要规格

(@Ta=25°C,除非另有说明)

部件型号

封装

绝对最大额定值

电气特性

样本查阅



库存查询

漏-源电压

VDSS

(V)

栅-源电压

VGSS

(V)

漏极电流(DC)

ID

(A)

漏-源导通电阻RDS(ON)

典型值

(mΩ)

栅极阈值电压

Vth

(V)

总栅极电荷

Qg

典型值

(nC)

栅-漏电荷

Qgd

典型值

(nC)

输入电容

Ciss

典型值

(pF)

二极管正向电压

VDSF

典型值

(V)

@Tc=25°C

@VGS=18V

@VDS=10V

@VDS=400V,

f=100kHz

@VGS= -5V

TW015N120C

TO-247

1200

-10至25

100

15

3.0至5.0

158

23

6000

-1.35

在线购买

TW030N120C

60

30

82

13

2925

在线购买

TW045N120C

40

45

57

8.9

1969

在线购买

TW060N120C

36

60

46

7.8

1530

在线购买

TW140N120C

20

140

24

4.2

691

在线购买

TW015N65C

650

100

15

128

19

4850

在线购买

TW027N65C

58

27

65

10

2288

在线购买

TW048N65C

40

48

41

6.2

1362

在线购买

TW083N65C

30

83

28

3.9

873

在线购买

TW107N65C

20

107

21

2.3

600

在线购买

根据下方链接查询新产品的更多信息:
1200产品
TW015N120C
TW030N120C
TW045N120C
TW060N120C
TW140N120C

650产品
TW015N65C
TW027N65C
TW048N65C
TW083N65C
TW107N65C

根据下方链接了解碳化硅MOSFET的更多信息
碳化硅功率器件
碳化硅MOSFET

要查阅在线分销商的新产品库存情况,请访问:

1200V产品

TW015N120C
在线购买

TW030N120C
在线购买

TW045N120C
在线购买

TW060N120C
在线购买

TW140N120C
在线购买

650V产品

TW015N65C
在线购买

TW027N65C
在线购买

TW048N65C
在线购买

TW083N65C
在线购买

TW107N65C
在线购买

* 公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本新闻稿中的产品价格和规格、服务内容和联系方式等信息,在发布之日为最新信息。之后如有变更,恕不另行通知。

关于东芝电子元件及存储装置株式会社
东芝电子元件及存储装置株式会社是先进半导体和存储解决方案的领先供应商,凭借半个多世纪的经验和创新,为客户和商业伙伴提供卓越的离散半导体、系统LSI和HDD产品。
公司在全球各地的2.3万名员工同心同德,竭力实现公司产品价值的最大化,同时重视与客户的密切合作,促进价值和新市场的共同创造。东芝电子元件及存储装置株式会社期待在目前超过8,500亿日元(75亿美元)的年度销售额基础上再接再厉,为全人类创造更加美好的未来。
如需了解更多信息,请访问:https://toshiba.semicon-storage.com/ap-en/top.html

免责声明:本公告之原文版本乃官方授权版本。译文仅供方便了解之用,烦请参照原文,原文版本乃唯一具法律效力之版本。
