东芝发布1500V高电压汽车用光继电器

-新器件适用于高电压汽车电池 -

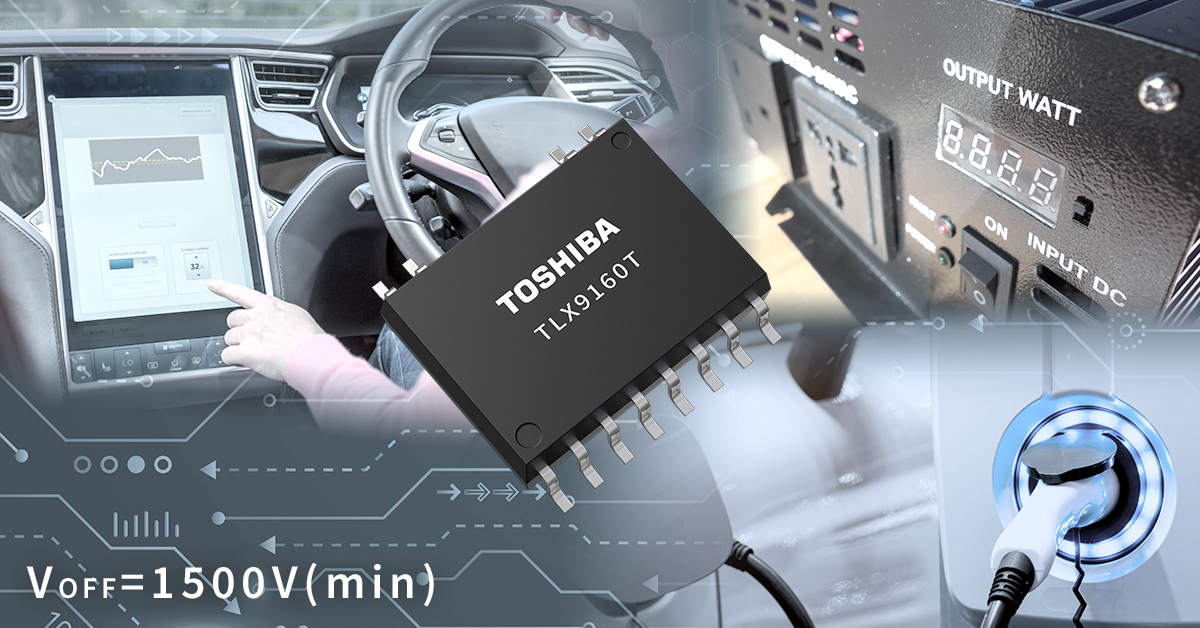

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社(“东芝”)推出了“TLX9160T”,这是一款适用于高电压汽车电池的常开(NO) 1-Form-A光继电器。这款新器件采用SO16L-T封装,是东芝首款具有1500V(最小值)高输出耐压的产品。该产品即日起开始批量出货。

新器件采用高压MOSFET,实现了1500V(最小值)的输出耐压。SO16L-T封装由IEC 60664-1国际标准材料组[1]规定的树脂制成,其CTI[2]超过600,并减少4个引脚(从现有SO16L封装中移除11至14号引脚),器件检测端实现了不少于5毫米的爬电距离[3],确保支持IEC 60664-1规定的1000V供电电压,适合电池电压高达1000V的高电压汽车应用。

备注:
[1] IEC 60664-1根据CTI[2]值对模制材料进行分组:CTI 600
[2] 相对漏电起痕指数:IEC 60112将CTI定义为在给定的测试条件下,绝缘材料表面的氯化铵溶液液滴没有形成漏电痕迹的最高电压值。
[3] @工作电压=1000V,材料组别I,污染程度2(电气设备运行的工作环境的污染程度;污染物完全不导电,但有可能因冷凝具备导电性。)

应用

汽车设备

  • 电池管理系统:电池电压监测、机械继电器粘连检测、接地故障检测等。

特点

  • 高输出耐压:VOFF =1500V(最小值)
  • 常开(1-Form-A)器件
  • 额定雪崩电流:IAV=0.6mA
  • 高隔离电压:5000 Vrms(最小值)
  • 通过AEC-Q101认证

主要规格

(除非另有规定,Ta=25°C)

部件编号

TLX9160T

触点

1-Form-A

绝对最大额定值

正向电流IF (mA)

30

导通电流 ION (mA)

50

工作温度Topr (°C)

-40至125

雪崩电流 IAV (mA)

0.6

电气特性

断态电流



IOFF最大值(nA)

@ VOFF =1000V

100

输出耐压



VOFF最小值(V)

@ IOFF =10μA

1500

推荐工作条件

供电电压VDD最大值(V)

1000

耦合电气特性

触发LED电流



IFT最大值 (mA)

@ ION =50mA

3

返回LED电流



IFC最小值(mA)

@Ta=-40至125℃

0.05

导通电阻



RON最大值 (Ω)

@ION=50mA,

IF=10mA, t<1s

250

开关特性

导通时间tON最大值 (ms)

1

关断时间 tOFF最大值(ms)

1

隔离特性

隔离电压BVS最小值(Vrms)

5000

最小间隙距离(mm)

8

最小爬电距离(mm)

8

包装

名称

SO16L-T

尺寸典型值(mm)

10.3×10×2.45

样品查询和库存状况

在线购买

请访问下方链接,了解更多关于新产品的信息。
TLX9160T

请访问下方链接,了解更多关于东芝隔离器/固态继电器的信息。
隔离器/固态继电器

请点击以下链接,了解更多关于东芝汽车器件的信息。
汽车器件

请访问下方链接,在网络经销商处查询新产品的库存情况。
TLX9160T

客户垂询:
光电器件销售和营销部
电话:+81-44-548-2218
联系我们

* 公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本新闻稿中的产品价格和规格、服务内容和联系方式等信息,在公告之日为最新信息,但如有变更,恕不另行通知。

关于东芝电子元件及存储装置株式会社

东芝电子元件及存储装置株式会社是先进半导体和存储解决方案的领先供应商,凭借半个多世纪的经验和创新,为客户和商业伙伴提供卓越的离散半导体、系统LSI和HDD产品。

公司在全球各地的2.2万名员工同心同德,竭力实现公司产品价值的最大化,同时重视与客户的合作,促进价值和新市场的共同创造。东芝电子元件及存储装置株式会社期待在目前超过7,100亿日元(65亿美元)的年度销售额基础上再接再厉,为全人类创造更加美好的未来。
如需了解更多信息,请访问:https://toshiba.semicon-storage.com/ap-en/top.html

免责声明:本公告之原文版本乃官方授权版本。译文仅供方便了解之用,烦请参照原文,原文版本乃唯一具法律效力之版本。
