東芝:車載バッテリーの高電圧化に対応した1500V車載フォトリレーの発売について

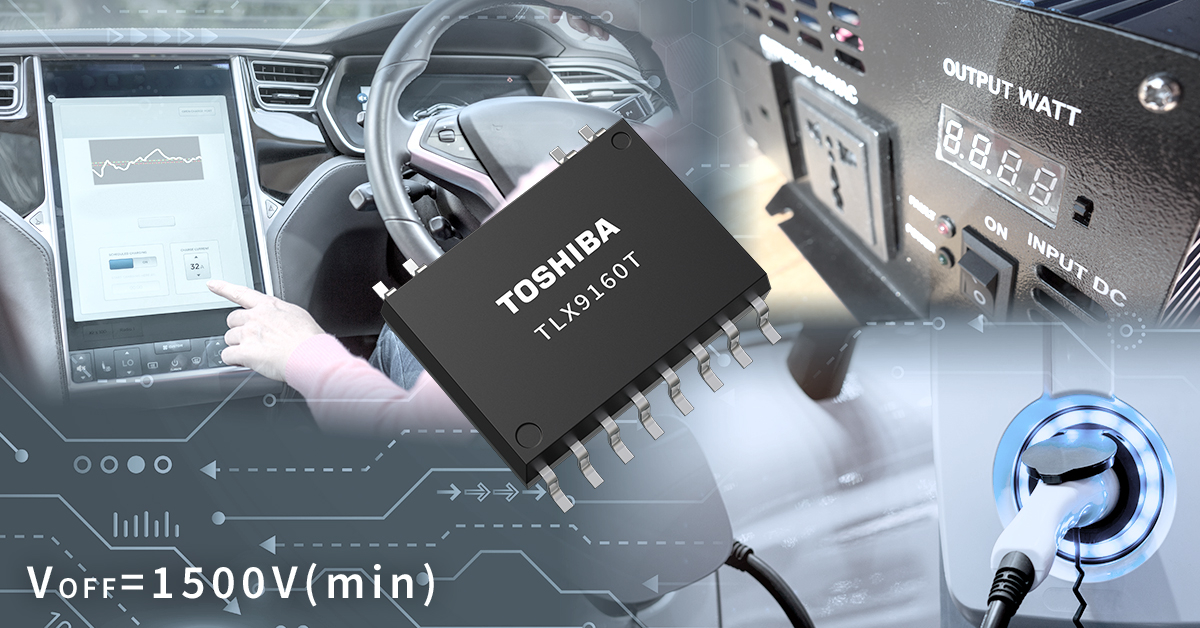

川崎--(BUSINESS WIRE)--(ビジネスワイヤ) -- (ビジネスワイヤ) -- 東芝デバイス&ストレージ株式会社は、車載バッテリーの高電圧化に対応するため当社初の最大阻止電圧1500Vを実現したSO16L-Tパッケージの車載フォトリレー「TLX9160T」を製品化し、本日から出荷を開始します。

新製品は、高耐圧MOSFETの搭載により、最大阻止電圧1500Vを実現しました。国際規格IEC 60664-1の材料グループⅠ[注1]であるCTI[注2]が600を超える樹脂を採用し、11ピンから14ピンの4つのピンをSO16Lパッケージから無くしたSO16L-Tパッケージを採用することで、受光側の沿面距離5mm以上[注3]を確保しています。これにより、IEC 60664-1に則って、使用電圧1000Vに対応可能です。バッテリー電圧1000Vまでの高電圧の車載用途に適しています。

[注1] IEC 60664-1のCTI[注2]による成形材料のグループ: CTI 600
[注2] Comparative Tracking Index(比較トラッキング指数): IEC 60112において、指定の条件で絶縁材料の表面に塩化アンモニウム溶液を滴下しトラッキングが起きない最大電圧
[注3] @動作電圧=1000V、材料グループⅠ、汚染度2 (電気機器の使用環境による汚染度を分類した項目: 非導電性の汚染だけが発生します。ただし、結露による一時的な導電性は予想されます。)

応用機器

車載機器

  • BMS[注4] (バッテリー電圧監視、メカニカルリレー固着検出、地絡検出など)

[注4] Battery Management System

新製品の主な特長

  • 高阻止電圧 : VOFF=1500V(min)
  • ノーマリーオフ機能(1a接点)
  • アバランシェ電流定格 : IAV=0.6mA
  • 高絶縁耐圧 : 5000Vrms(min)
  • AEC-Q101準拠

新製品の主な仕様

(特に指定のない限り、Ta=25℃)

品番

TLX9160T

接点

1a

絶対最大定格

直流順電流 IF (mA)

30

オン電流 ION (mA)

50

動作温度 Topr (℃)

―40~125

アバランシェ電流 IAV (mA)

0.6

電気的特性

オフ電流 IOFF max (nA)

@VOFF=1000V

100

阻止電圧 VOFF min (V)

@IOFF=10μA

1500

推奨動作条件

使用電圧 VDD max (V)

1000

結合特性

トリガーLED電流 IFT max (mA)

@ION=50mA

3

復帰LED電流 IFC min (mA)

@Ta=―40~125℃

0.05

オン抵抗 RON max (Ω)

@ION=50mA、IF=10mA、t<1s

250

スイッチング特性

ターンオン時間 tON max (ms)

1

ターンオフ時間 tOFF max (ms)

1

絶縁特性

絶縁耐圧 BVS min (Vrms)

5000

入出力間空間距離 min (mm)

8

入出力間沿面距離 min (mm)

8

パッケージ

名称

SO16L-T

サイズ typ. (mm)

10.3×10×2.45
