東芝推出有助於縮減元件尺寸和穩定電源線輸出的輕薄精簡型LDO穩壓器

東京--(BUSINESS WIRE)--(美國商業資訊)-- (美國商業資訊)--東芝電子元件及儲存裝置株式會社（Toshiba Electronic Devices & Storage Corporation，「東芝」）推出了由45款LDO穩壓器組成的「TCR5RG系列」，該系列均採用輕薄、精簡型WCSP4F封裝。新款LDO穩壓器擁有業界領先的^[1]高紋波抑制比^[2]，能夠為可穿戴產品等行動裝置的直流電源線提供更穩定的功率。該系列產品將從今日開始批量出貨。

TCR5RG系列透過結合寬頻隙電路、低通濾波器（僅允許極低頻率通過）以及低雜訊高速運算放大器，實現了業界領先的^[1]100dB（典型值）高紋波抑制比^[2]。此外，它們還具有低輸出電壓雜訊和高輸出電壓精度的特點。這些特性結合在一起，使該系列穩壓器能夠提高電源線的穩定性。

該系列包含45款產品，最大輸出電流為500mA，輸出電壓範圍在0.9V到5.0V之間，以便使用者根據自己的應用選擇最合適的輸出電壓。

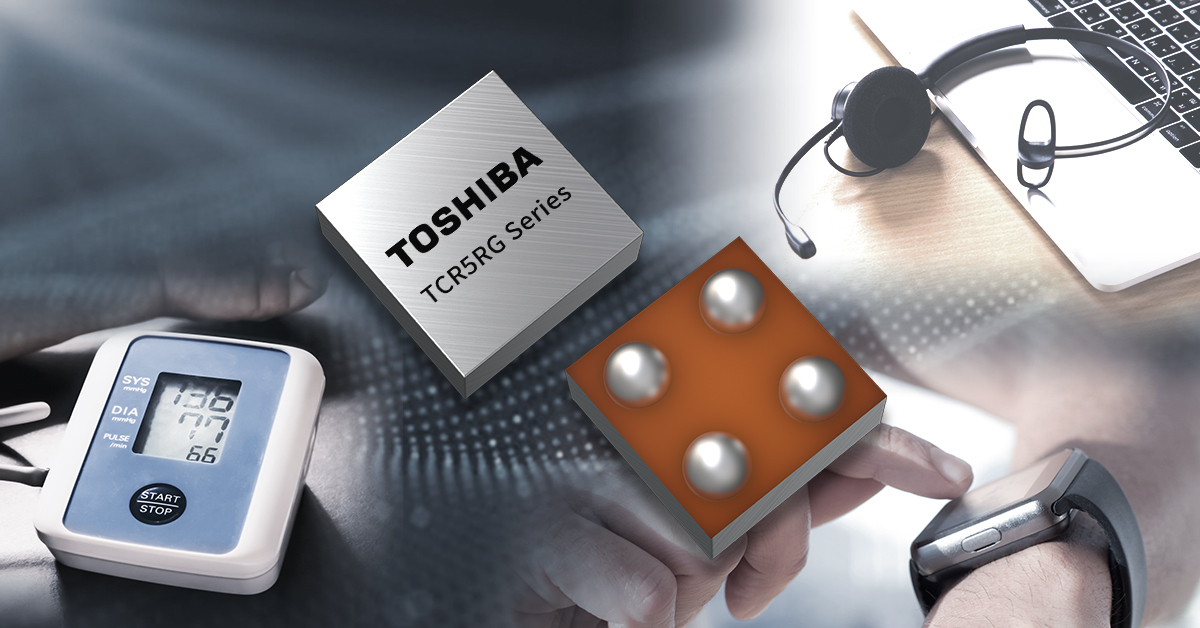

新款LDO穩壓器採用尺寸為0.645mm×0.645mm的輕薄精簡型WCSP4F封裝，適合相機和小型設備（例如需要高密度黏著的智慧手機和可穿戴產品）的電源線應用。

應用

• 穿戴式裝置（智慧手錶和運動型相機等）
• 行動裝置（智慧手機、平板電腦和可攜式音訊播放機等）
• 醫療保健（電動刮鬚刀、電子血壓計和血糖儀等）

特性

• 高紋波抑制比：f=1kHz時，R.R.=100dB（典型值）
• 低輸出雜訊電壓：10Hz≤f≤100kHz時，V_NO =5μVrms（典型值）
• 高輸出電壓精度：
  1.8V≤V_OUT ≤2.8V，T_j =-40℃至85℃時，V_OUT 最小值／最大值=-1.5/1.5%
  V_OUT ＞2.8V，T_j =-40℃至85℃時，V_OUT 最小值／最大值=-1.8/1.8%
• 輕薄精簡型WCSP4F封裝：0.645mm×0.645mm（典型值），厚度=0.33mm（最大值）

主要規格

元件型號			TCR5RGxxA^[3]
封裝	名稱		WCSP4F
	尺寸 (mm)	Ta=25°C時	0.645×0.645（典型值）， 厚度=0.33（最大值）
工作 溫度範圍 （Ta=-40℃ 至85℃時）	輸出電流IOUT (mA)		500
	輸出電壓VOUT (V)		0.9至5.0
	輸入電壓VIN (V)		1.8至5.5
電氣 特徵 （如無特殊說 明， @Tj=25°C）	輸出電壓精度 VOUT最小值/最大值(mV)	VOUT<1.8V時 Tj= -40至85°C	-36/36
	輸出電壓精度 VOUT最小值/最大值(%)	1.8V≤VOUT≤2.8V時， Tj= -40至85°C	-1.5/1.5
		VOUT>2.8V時， Tj= -40至85°C	-1.8/1.8
	靜態電流 IB(ON)典型值(μA)	IOUT=0mA^[4]時	7
	紋波抑制比 R.R.典型值(dB)	f=1kHz, Ta=25°C時	100
		f=10kHz, Ta=25°C時	93
		f=100kHz, Ta=25°C時	67
		f=1MHz, Ta=25°C時	59
	輸出雜訊電壓 VNO典型值(μVrms)	IOUT=10mA, Ta=25°C時	5
	壓差 VDO典型值(mV)	VOUT=2.8V時， IOUT=500mA	150
	負載瞬態回應 ⊿VOUT典型值(mV)	IOUT=1mA→500mAs時	-40
		IOUT=500mA→1mA時	40
	輸出電壓擺率 VOUTSR典型值(mV/μs)	VOUT=2.8V時	30
樣品查看與供貨狀態			線上購買

注：
[1]根據2021年3月2日東芝對最大輸出為500mA的LDO穩壓器的調查。
[2]該紋波抑制比(R.R.)與其他製造商的產品指示的電源抑制比(PSRR)相同。
[3]45款產品。該數值顯示輸出電壓為XX。
[4]控制下拉電流(I_CT)除外。
