Toshiba开始出货TXZ+™系列入门级M4V组标准微控制器工程样品，搭载用于系统控制应用的Arm® Cortex®‑M4内核

―增强型安全和数据管理功能助力物联网设备及其他应用的安全系统设计―

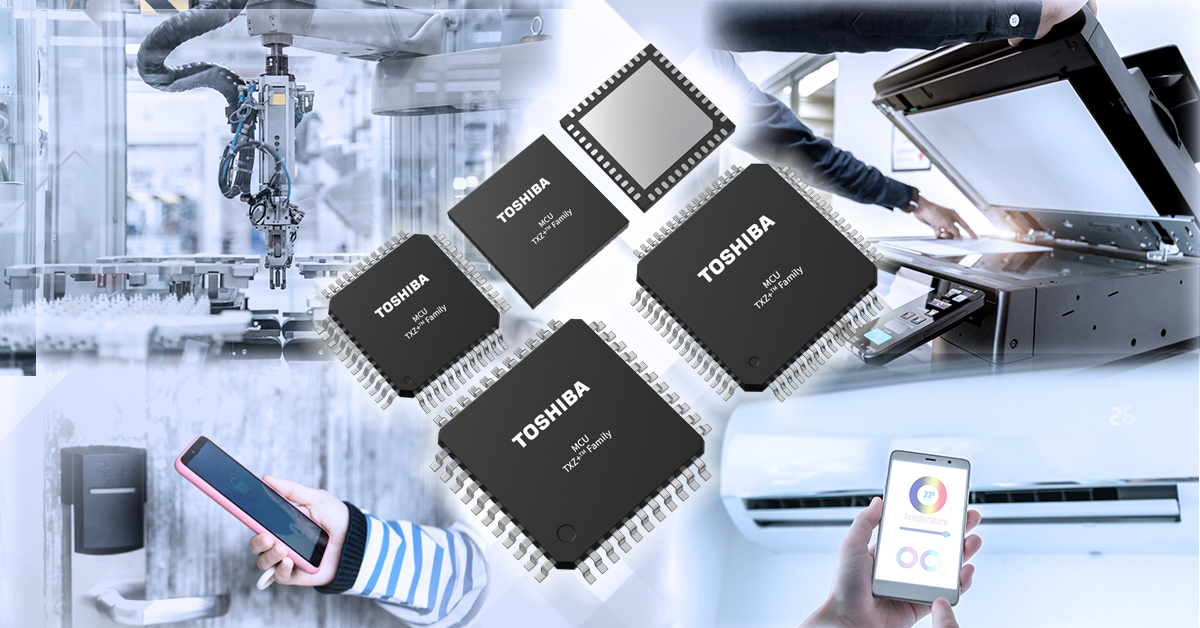

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation (“Toshiba”)宣布推出TXZ+™系列入门级M4V组标准微控制器^[1]。该系列产品搭载带浮点运算单元(FPU)的Arm® Cortex®-M4内核，可增强物联网设备和工业设备中的安全和数据管理功能。目前已开始提供工程样品。

消费类和工业设备广泛采用网络连接与空中下载(OTA)更新技术，在远程监控、控制、维护和设备更新方面带来了诸多便利，同时也凸显了防范未经授权访问及程序篡改的安全措施的重要性。此外，从开发到报废的整个产品生命周期中，对于软件资产保护、配置与日志数据管理以及系统稳定运行的需求也日益增长。

为满足这些需求，Toshiba开发了M4V组产品。这些产品在保持现有标准微控制器易用性和通用性的同时，增强了安全和数据管理功能。新产品采用多层安全架构^[2]，结合访问控制、存储器保护和执行控制功能，可提高系统整体安全，防止未经授权的访问和程序篡改。

这些微控制器基于带FPU的Arm® Cortex®-M4内核构建，最高工作频率可达80MHz。其可提供系统控制应用所需的计算性能和实时处理能力，并支持消费类和工业设备中的广泛控制应用。

作为片上存储器，它们集成了128KB代码闪存、64KB数据闪存和32KB RAM。数据闪存可存储配置数据和日志数据等可重写数据，实现适合设备运行条件的数据管理。这些产品还支持2.7V至5.5V的宽电源电压范围，并且集成了精度达±1%的高速振荡器，从而有助于减少外部元件并提高设计灵活性。这些微控制器也适用于采用5V电源的消费类和工业设备。

这些微控制器还内置了对于系统控制不可或缺的外设功能，包括一个12位模数转换器(ADC)、定时器、一个通用异步收发器(UART)、一个串行外设接口(SPI)、一个集成电路总线(I²C^[3])以及直接存储器访问(DMA)。此外，它们还集成了支持无刷直流电机控制的高级可编程电机控制电路2 (A-PMD2^[4])，为各类应用需求和系统配置提供灵活性。除此之外，产品还内置用于连接外部串行闪存的串行存储器接口(SMIF)。通过将外部存储器映射到地址空间，它们可支持直接访问，并通过硬件控制实现低CPU负载下的高速存储器访问。这有助于存储大容量数据、日志数据和固件，从而提升物联网设备和支持OTA的系统中的数据管理效率。

除工程样品外，Toshiba还提供开发环境，以支持器件评估和开发。它提供入门套件、示例软件、符合通用微控制器软件接口标准(CMSIS^[5])的驱动程序，并支持主流集成开发环境(IDE)，帮助客户从初步评估顺利推进到应用开发。

Toshiba将继续扩充支持资源和相关文档，帮助客户实现安全且灵活的系统设计，同时进一步强化微控制器产品线，以满足多样化的市场需求。

注：

[1] 一种不专门用于特定应用的标准微控制器，设计侧重于在支持电源条件和外设功能方面的通用性，适用于广泛的系统控制应用。

[2] 一种通过结合多种安全功能（如外部访问控制、内存保护和执行控制）来提供多层保护，防止未经授权的访问和程序篡改的机制。

[3] 一种用于集成电路间短距离、低速通信的串行通信标准。

[4] 一种执行PWM输出控制和电机驱动控制的电路。

[5] 一种用于Arm® Cortex®-M微控制器的软件标准。

应用场景

• 物联网设备（智能家居设备，例如洗衣机、冰箱和空调）
• 控制设备，例如逆变器、电机、泵和工厂自动化系统
• 安全相关设备（服务器和远程监控传感器设备）
• 需要数据管理功能的系统控制应用

产品特性

• 搭载FPU的Arm® Cortex®-M4内核：工作频率最高80MHz
• 宽电源电压范围：2.7V至5.5V
• 内置存储器：
  • 代码闪存：128KB
  • 数据闪存：64KB
  • RAM：32KB
• 多层安全架构提供端到端保护，防止未经授权的访问和程序篡改
• 用于功能安全的自诊断功能
• 提供四种封装类型，可根据安装面积和组装条件进行选择

主要规格

产品组		M4V组
部件编号		TMPM4V4FWUG	TMPM4V2FWDUG	TMPM4V2FWQG	TMPM4V1FWUG
CPU内核		搭载FPU的Arm^® Cortex^® -M4内核 - 存储器保护单元(MPU)
最高工作频率		80MHz
内置 振荡器	振荡 频率	10MHz (±1%)
内置 存储器	代码闪存（擦写次数：高达10万次）	128KB
	数据闪存	64KB
	RAM	32KB，带奇偶校验
I/O端口		51引脚	35引脚		31引脚
外部中断		21个触发源，21个引脚	13个触发源，13个引脚		9个触发源，9个引脚
DMA控制器(DMAC)		31通道	29通道		27通道
定时器 功能	32位定时器事件计数器 (T32A)	5通道 （若作为16位定时器使用则为10通道）
通信 功能	UART	6通道	5通道		4通道
	I^2C 接口版本A (EI2C)	2通道			1通道
	TSPI	3通道	2通道
	SMIF	1通道
模拟 功能	12位模数 转换器(ADC)	1个单元内含14路输入	1个单元内含9路输入		1个单元内含8路输入
电机控制 电路	高级 可编程 电机控制 电路2 (A-PMD2)	1通道
其他	循环冗余校验计算 电路 (CRC)	1通道（CRC32、CRC16）
系统 功能	看门狗定时器 (SIWDT)	1通道
	电压检测 电路 (LVD)	1通道
	振荡 频率检测器 (OFD)	1通道
安全功能		芯片保护(CPRO)、安全访问存储器(SAM)、不可释放闪存保护(NRFP)
调试接口		JTAG / SW TRACE（2位）	JTAG/SW
工作电压		2.7V至5.5V，单电源供电
封装/引脚		LQFP64 （10mm×10mm、 0.5mm间距）	LQFP48 （7mm×7mm、 0.5mm间距）	VQFN48 （7mm×7mm、 0.5mm间距）	LQFP44 （10mm×10mm、 0.8mm间距）

请点击以下链接，了解有关新产品的更多信息。
TMPM4V4FWUG
TMPM4V2FWDUG
TMPM4V2FWQG
TMPM4V1FWUG

请点击以下链接，了解有关M4V组的更多信息。
M4V组

请点击以下链接，了解有关Toshiba微控制器的更多信息。
微控制器

* Arm和Cortex是Arm Limited或其子公司在美国和/或其他地区的注册商标。
* TXZ+™是Toshiba Electronic Devices & Storage Corporation的商标。
* 其他公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本文档中的信息（包括产品价格和规格、服务内容和联系方式）为公告发布之日的最新信息，但如有更改，恕不另行通知。

关于Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation是先进半导体和存储解决方案的领先供应商，凭借半个多世纪的经验和创新，为客户和业务合作伙伴提供卓越的分立半导体、系统LSI和HDD产品。

公司在全球的17,400名员工致力于最大限度提高产品价值，并促进与客户的密切合作，共同创造价值和开拓新市场。公司期待为世界各地的人们建设更美好的未来并做出贡献。

如需了解更多信息，请访问 https://toshiba.semicon-storage.com/ap-en/top.html

免责声明：本公告之原文版本乃官方授权版本。译文仅供方便了解之用，烦请参照原文，原文版本乃唯一具法律效力之版本。
