Toshiba開始量產搭載Arm® Cortex®‑M4核心、用於單馬達控制應用的緊湊型微控制器

—專用硬體與安全功能可加速下一代家電與工業設備的開發—

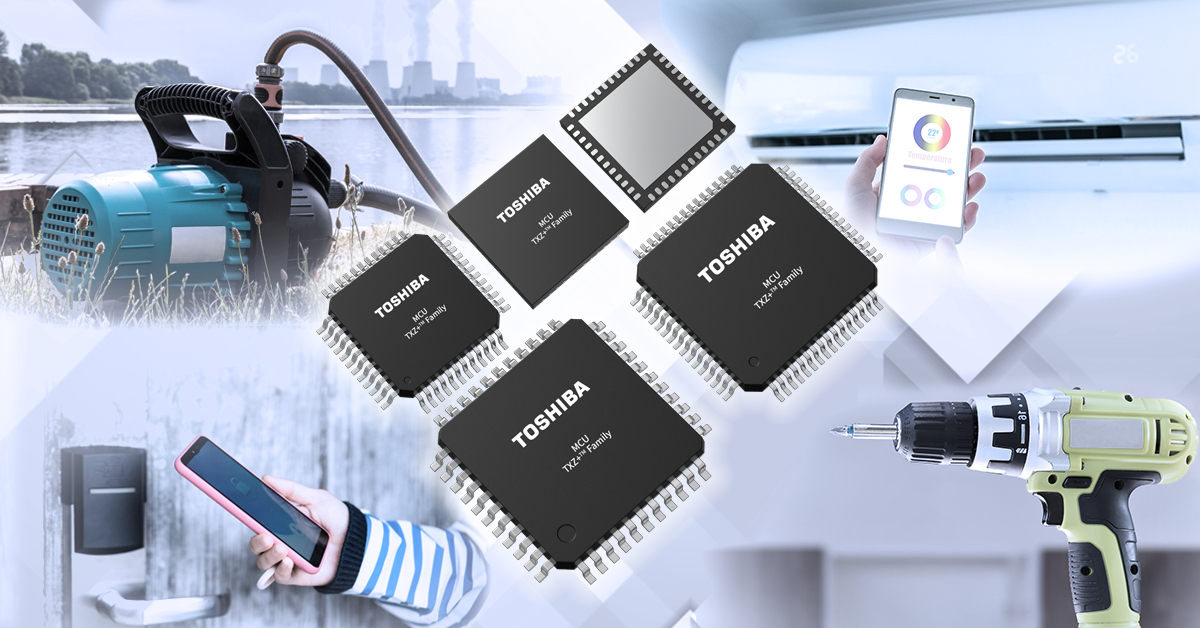

日本川崎--(BUSINESS WIRE)--(美國商業資訊)-- Toshiba Electronic Devices & Storage Corporation（「Toshiba」）已開始量產TXZ+™ Family Entry Class M4L Group，這是一系列搭載具備浮點運算單元（FPU）的Arm® Cortex® M4核心之緊湊型微控制器，專為下一代家電、消費性產品及工業設備所設計。

家電、消費性產品及工業設備對於能源效率、緊湊型設計、IoT連接能力以及提升可維護性的需求日益增加。這需要馬達控制微控制器除了具備高精度控制能力外，也能加入提升開發效率與系統可靠性的功能。

Toshiba的新產品是專為單馬達控制應用所設計的緊湊型微控制器，能在單一晶片上整合專用馬達控制硬體^[1]、安全功能及功能安全措施。透過將馬達控制處理作業交由專用硬體執行，可降低CPU負載，實現高效率且精確的馬達控制。

這些微控制器採用搭載FPU 的 Arm® Cortex® M4核心架構，運作頻率最高可達80MHz。其支援2.7V至5.5V的電源電壓範圍，可與現有的3V及5V系統相容，同時為新設計提供高度設計彈性。這些產品提供四種小型封裝類型，具備44至64個接腳，以及兩種不同的記憶體配置，可依據應用需求進行選擇。整合具備±1%精度^[2]的高速振盪器，以及用於緊急馬達關閉的過電流偵測比較器，可減少外部元件數量，並有助於縮小電路板面積。此外，低功耗STOP2模式可支援電池供電應用。

256KB產品^[3]採用具有兩個128KB區塊的雙組快閃記憶體，可在執行一個程式的同時重新寫入另一個區域。此功能可確保程式更新時無須停止系統運作，並有助於實現韌體無線更新。128KB產品^[4]則內建64KB資料快閃記憶體，可支援記錄資料儲存以及組態資訊管理。

在安全性方面，這些微控制器整合晶片保護（CPRO）、安全存取記憶體（SAM）以及不可重新寫入的快閃記憶體保護（NRFP）功能。這些功能有助於防止未經授權的存取、控制記憶體存取權限，並保護關鍵區域，進而提升包括IoT裝置在內之廣泛應用的系統可靠性。

這些微控制器也整合通用通訊介面，例如通用非同步收發器（UART）、序列周邊介面（SPI）、內部積體電路^[5]，以及用於外部記憶體連接的序列記憶體介面（SMIF）。功能安全措施包括針對快閃記憶體、RAM、類比數位轉換器及時脈系統的異常偵測功能。Toshiba亦提供符合UL 60730 Class B的認證軟體，該標準為家電產品的功能安全標準，可協助客戶簡化認證流程。

Toshiba透過提供產品文件、範例軟體以及用於周邊控制的驅動程式軟體，支援評估與開發工作。此外，公司也將與 Arm^®生態系統合作夥伴共同推出評估板及各種開發環境，從初期導入到量產階段全程支援客戶。

Toshiba將持續擴充針對馬達控制應用最佳化的微控制器產品陣容，並強化開發支援，以協助加速客戶的產品開發。

附註：

[1] 進階向量引擎2（AVE2）：以硬體高速執行向量控制運算。

進階可程式化馬達控制電路2（APMD2）：控制PWM輸出及馬達驅動運作。

Advanced Encoder Input Circuit 2（AENC2）：偵測編碼器訊號，並取得旋轉位置與速度。

[2] ±1%精度之條件：

供電電壓：2.7V至5.5V，溫度：−40至105°C。

[3] TMPM4L4FYAUG、TMPM4L2FYADUG、TMPM4L2FYAQG、TMPM4L1FYAUG

[4] TMPM4L4FWAUG、TMPM4L2FWADUG、TMPM4L2FWAQG、TMPM4L1FWAUG

[5]內部積體電路（I²C）：一種用於積體電路之間短距離、低速通訊的序列通訊標準。

應用

• 下一代家電與消費性設備，包括智慧家電及具備IoT功能的裝置
• 工業設備與工廠自動化系統
• 辦公室及商用設備

特色

• 搭載FPU的Arm® Cortex® M4核心：運作頻率最高達80MHz
• 專用馬達控制硬體
• 安全功能
• 運作期間進行韌體更新（僅限256KB程式碼快閃記憶體產品，雙組快閃記憶體）
• 用於功能安全的自我診斷功能
• 電源電壓範圍：2.7V至5.5V
• 內部記憶體
  程式碼快閃記憶體：128 KB、256 KB
  資料快閃記憶體：64KB（僅限128KB程式碼快閃記憶體產品）
  RAM：32 KB
  VE RAM：4KB
• 四種小型封裝類型，具備44至64個接腳（LQFP/VQFN）

主要規格
產品群組		M4L Group
型號^[6]		TMPM4L4FYAUG TMPM4L4FWAUG	TMPM4L2FYADUG TMPM4L2FWADUG	TMPM4L2FYAQG TMPM4L2FWAQG	TMPM4L1FYAUG TMPM4L1FWAUG
CPU核心		搭載FPU 的Arm^® Cortex ^® -M4核心 - 記憶體保護單元（MPU）
最高運作頻率		80MHz
內部 振盪器	振盪 頻率	10MHz (±1%)
內部 記憶體	快閃記憶體（程式碼）（程式寫入／抹除次數：最高 100,000 次）	256KB/128KB
	快閃記憶體（資料）	64KB^[7]
	RAM	32KB，具備同位元檢查功能
	VE RAM	4KB
I/O埠		51個接腳	35個接腳		31個接腳
外部中斷		21個來源，21個接腳	13個來源，13個接腳		9個來源，9個接腳
DMA控制器（DMAC）		32個通道	30個通道		28個通道
計時器 功能	32 位元計時器事件 計數器 （T32A）	5個通道 （若作為16位元計時器使用，則為10個通道）
通訊 功能	UART	6個通道	5個通道		4個通道
	I^2 C 介面版本A （EI²C）	2個通道			1個通道
	TSPI	3個通道	2個通道
	SMIF	1個通道
類比 功能	12位元AD 轉換器（ADC）	2個單元，共14個輸入	2個單元，共9個輸入		2個單元，共8個輸入
	8 位元DA 轉換器（DAC）	2個通道
	比較器 （COMP）	6個通道
馬達控制 電路	進階 可程式化 馬達控制 電路2 （A-PMD2）	1個通道
	進階編碼器輸入電路2 （A-ENC2）	1個通道
	進階向量引擎2 （A-VE2）	1個通道
其他	CRC運算 電路 （CRC）	1個通道（CRC32、CRC16）
系統 功能	看門狗計時器 （SIWDT）	1 channel
	電壓偵測 電路 （LVD）	1個通道
	振盪 頻率偵測器 （OFD）	1個通道
安全功能		晶片保護（CPRO）、安全存取記憶體（SAM）、 不可覆寫快閃保護（NRFP）
除錯介面		JTAG/SW TRACE（2位元）	JTAG/SW
運作電壓		2.7V至5.5V，單一電源供電
封裝/接腳		LQFP64 （10mm×10mm，0.5mm間距）	LQFP48 （7mm×7mm，0.5mm間距）	VQFN48 （7mm×7mm，0.5mm間距）	LQFP44 （10mm×10mm，0.8mm間距）
備註：
[6] 產品型號中的「FY」表示具備256KB程式碼快閃記憶體，而「FW」表示128KB。
[7] 僅適用於128KB程式碼快閃記憶體產品^[4]。

請透過以下連結進一步瞭解M4L Group。
M4L Group

請透過以下連結進一步瞭解Toshiba的微控制器。
微控制器

* Arm與Cortex是Arm Limited（或其子公司）在美國及/或其他國家/地區的註冊商標。
* TXZ+™是Toshiba Electronic Devices & Storage Corporation的商標。
* 其他公司名稱、產品名稱及服務名稱可能是其各自所屬公司之商標。
* 本文件中之資訊，包括產品價格與規格、服務內容及聯絡方式，均為公告當日之資訊，如有變更，恕不另行通知。
