Toshiba推出額定工作溫度135℃的小型光繼電器，適用於高溫裝置運行

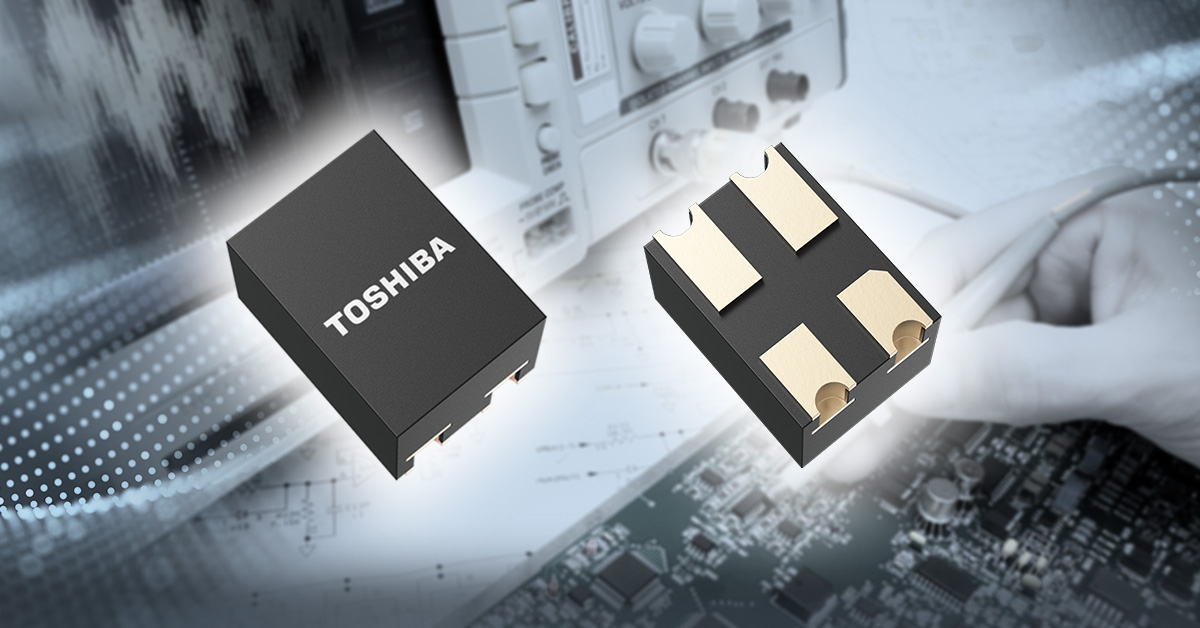

日本川崎--(BUSINESS WIRE)--(美國商業資訊)-- Toshiba Electronic Devices & Storage Corporation ("Toshiba")推出四款採用小型S‑VSON4T封裝的電壓驅動型光繼電器：「TLP3407SRB」、「TLP3412SRB」、「TLP3412SRHB」和「TLP3412SRLB」。新款光繼電器額定最高工作溫度達135℃，可用於高溫運行的裝置。批量出貨自即日起開始。

電氣化和自動駕駛技術的進步如今要求車載裝置中的電子元件採用高密度封裝。這提高了車載半導體的工作溫度，因此需要在相近條件下進行測試以評估可靠性；用於車載半導體的測試儀、燒機測試裝置、探針卡等裝置，以及其中使用的光繼電器，都必須能夠在高溫下工作。

Toshiba透過內建元件設計的最佳化，將新產品的最高工作溫度從現有產品^[1]的125℃提升至135℃。此外，由於新產品為電壓驅動型光繼電器，輸入端內建電阻，因此無需外接電阻，可節省電路板安裝空間。產品還採用尺寸為1.45 × 2.0 mm（典型值）的S‑VSON4T小型封裝。

這些因素的結合使新款光繼電器適用於車載半導體測試儀、探針卡和燒機測試裝置等需要在有限的電路板空間內安裝多顆光繼電器，並且要求可靠高溫運行的場景。

Toshiba將持續推出支援裝置高溫運行的系列產品。

註：
[1] TLP3407SRA、TLP3412SRA、TLP3412SRHA和TLP3412SRLA

應用領域

• 用於評估記憶體、SoC、LSI等的半導體測試儀
• 探針卡
• 燒機測試裝置

產品特點

• 額定工作溫度：135°C
• 小型封裝：S-VSON4T（1.45mm×2.0mm（典型值））

主要規格

（除非另有說明，否則Ta=25°C）
				TLP3407SRB	TLP3412SRB	TLP3412SRHB	TLP3412SRLB
封裝	名稱			S-VSON4T
	尺寸(mm)			1.45×2.0（典型值），t=1.4（最大值）
觸點類型				1-Form-A （常開）
絕對 最大 額定值	工作溫度Topr (°C)			-40至135
	關斷狀態輸出端電壓VOFF (V)			60	60	60	60
	導通電流ION (A)			1	0.4	0.4	0.4
	導通電流（脈衝）IONP (A)			3	1.2	1.2	1.2
推薦 運行 條件	輸入正向電壓VIN (V)		典型值	3.3	3.3	5	1.8
			最大值	6	6	5.5	3.3
耦合電氣 特性	限制LED電流ILIM(LED) (mA)	VIN=5.5V, Ta=135°C	最大值	-	-	2	-
		VIN=3.3V, Ta=135°C	最大值	1	2	-	-
		VIN=1.8V, Ta=135°C	最大值	-	-	-	10
	工作電壓VFON (V)	ION=100mA	最大值	3	3	3.9	1.6
	導通電阻RON (Ω)		最大值	0.3	1.5	1.5	1.5
電氣 特性	輸出電容COFF (pF)	V=0V, f=1MHz, t<1s	最大值	150	20	20	20
	關斷狀態電流IOFF (nA)	VOFF=50V	最大值	1	1	1	1
開關 特性	導通時間tON (ms)	RL=200Ω, VDD=20V, VIN=5.0V	最大值	-	-	1.5	-
		RL=200Ω, VDD=20V, VIN=3.3V	最大值	10	1	-	0.1
		RL=200Ω, VDD=20V, VIN=1.8V	最大值	-	-	-	0.3
	關斷時間tOFF (ms)	RL=200Ω, VDD=20V, VIN=5.0V	最大值	-	-	0.5	-
		RL=200Ω, VDD=20V, VIN=3.3V	最大值	1	0.5	-	0.225
		RL=200Ω, VDD=20V, VIN=1.8V	最大值	-	-	-	0.15
隔離 特性	隔離電壓BVS (Vrms )	AC, 60s	最小值	500	500	500	500
樣品檢查及供應情況				線上購買	線上購買	線上購買	線上購買

相關資訊

技術文章
帶高速開關的小型光繼電器
低電壓驅動、支援高溫運行的小巧型光繼電器

請點選以下連結，瞭解有關新產品的更多資訊。
TLP3407SRB
TLP3412SRB
TLP3412SRHB
TLP3412SRLB

請點選以下連結，瞭解有關Toshiba隔離器和固態繼電器的更多資訊。
隔離器/固態繼電器

如欲查看線上經銷商處新產品的供應情況，請造訪：
TLP3407SRB
線上購買
TLP3412SRB
線上購買
TLP3412SRHB
線上購買
TLP3412SRLB
線上購買
