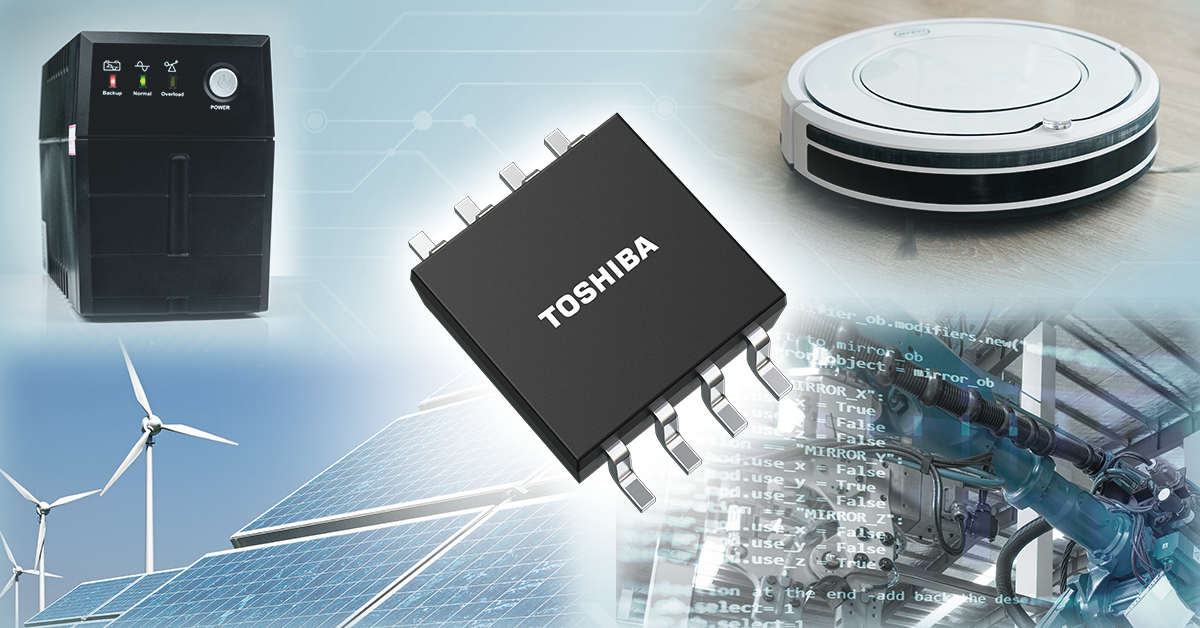

Toshiba推出高速响应、全输入/输出范围CMOS双比较器，适用于工业设备的过流检测

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation ("Toshiba")推出了一款CMOS双比较器“TC75W71FU”。该产品具备高速响应特性与全输入/输出范围（轨到轨），适用于工业设备的过流检测场景^[1]。产品发货自即日起开始。

如今的工业设备在电机驱动和电源电路中会采用大电流供电。随之而来的是突发过流风险，过流可能造成设备损坏、生产线停机，甚至降低运行安全性，因此对过流进行快速检测和防护至关重要。在不断追求更高效率和产品小型化的过程中，电路可承受的电流与电压范围不断收窄，即使是轻微的过流也会给电路带来巨大负荷。这一趋势使得市场对于更快、更精准的过流检测技术的需求持续攀升。

相较于目前的TC75W56FU，新款产品拥有更短的传输延迟时间：低电平转高电平的最大传输延迟时间为45纳秒，高电平转低电平的最大传输延迟时间为30纳秒^[2]。这一特性可确保设备在发生过流时迅速停机，提升运行安全性。

该产品的输入/输出电压范围覆盖全量程，可在最低电源电压(GND)至最高电源电压(Vcc)区间内稳定工作，从而简化了设计流程。其最低工作电源电压低至1.8V，可支持低电压运行。此外，新款比较器采用推挽式输出结构^[3]，信号上升和下降速度更快，无需外接上拉电阻，即可维持稳定的电压电平。

除TC75W71FU外，Toshiba还计划于2026年2月启动两款衍生产品的量产工作：一款是新增滞回特性、抗干扰能力更强的TC75W72FU；另一款是TC75W73FU^[4]，该产品兼具滞回特性与漏极开路输出^[5]，能够将信号发送到与比较器电源不同的电压域。

Toshiba将持续研发有助于提升工业设备安全性与可靠性的比较器，并不断丰富产品阵容，以满足客户的多样化需求。

注：
[1]	工业机器人、发电机、不间断电源(UPS)、变压器等。
[2]	现有产品TC75W56FU的传输延迟时间：在VDD=3V的测试条件下，低电平转高电平的典型值为550纳秒，高电平转低电平的典型值为250纳秒。
[3]	推挽式输出：一种配置方式，其中输出电路包含分别位于电路顶部和底部的两个晶体管，可主动驱动高电平和低电平。
[4]	在VDD=3.3V的测试条件下，高电平转低电平的传输延迟时间仅为30纳秒。
[5]	漏极开路输出：一种配置方式，其中输出电路仅包含下方的晶体管，仅可主动驱动低电平。

应用领域

• 工业设备（工业机器人、UPS、光伏发电机、电源等）
• 消费类设备（家用电器、电源等）

产品特点

• 全输入/输出范围
• 低电压驱动：1.8V
• 高速响应：tPLH 45纳秒（最大值），tPHL 30纳秒（最大值）(V_DD=3.3V)

主要规格

部件编号			TC75W71FU	TC75W72FU^[6]	TC75W73FU^[6]
封装名称 （封装代码）			SOT-505 (SM8)
额定工作条件	电源电压VDD (V) Topr=-40至125°C		1.8至5.5
直流特性	电源电流IDD (μA) VDD=1.8V，VOUT=高电平，VIN=VSS，Ta=25°C	典型值	276
	输入失调电压 VIO (mV) VDD=1.8V，VSS<VIN<VDD，Ta=25°C	最大值	17
	输入滞回电压 VHYST (mV) VIN=VSS，VDD=1.8V，Ta=25°C	典型值	－	3.5
	低电平转高电平，100 mV过驱动电压 tPLH（纳秒） VDD=3.3V，Ta=25°C	典型值	23		－
		最大值	45		－
	高电平转低电平，100 mV过驱动电压 tPHL（纳秒） VDD=3.3V，Ta=25°C	典型值	14		11
		最大值	30		30
输出类型			推挽式		漏极开路
输入和输出全范围			轨到轨输入/输出
样品检查及供应情况			在线购买	－	－

注：
[6]	计划于2026年2月启动量产。
