東芝：産業用機器向け過電流検出用途に適した高速応答・入出力フルレンジ対応CMOS型デュアルコンパレーターの発売について

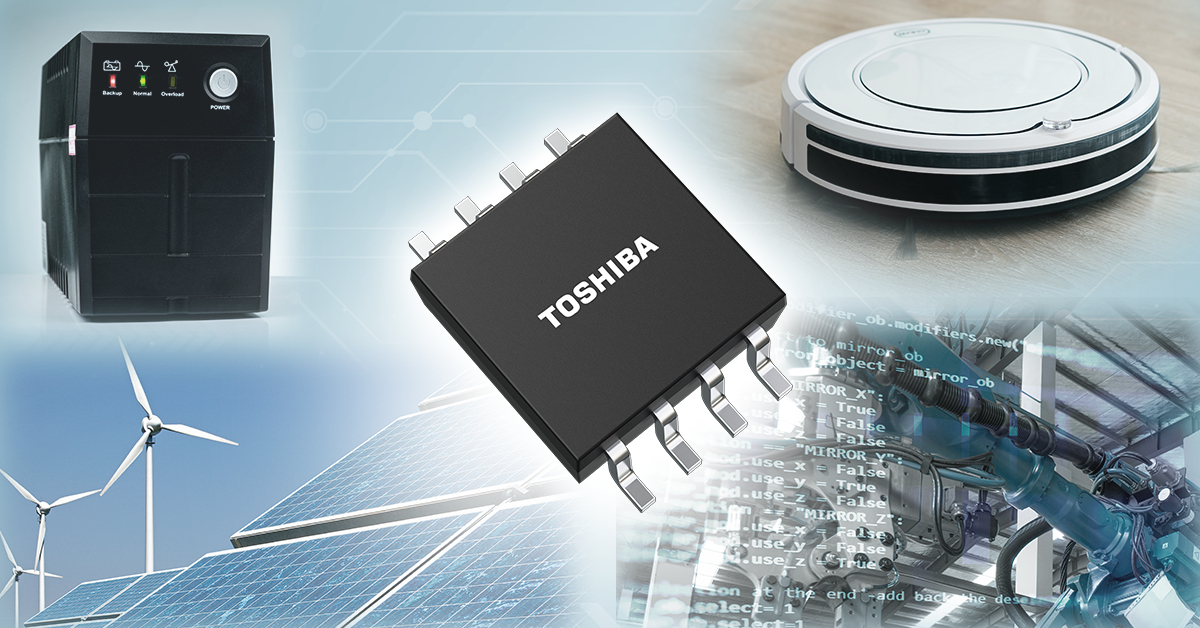

川崎--(BUSINESS WIRE)--（ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、産業用機器^[注1]の過電流検出用途に適した、高速応答・入出力フルレンジ（Rail to Rail）対応のCMOS型デュアルコンパレーター「TC75W71FU」を製品化し、本日から出荷を開始します。

産業用機器では、モーター駆動や電源回路などで大電流が扱われるため、突発的な過電流が発生するリスクがあります。過電流は機器の損傷や生産ラインの停止、さらには安全性の低下につながるため、迅速な検出と保護が不可欠です。近年は高効率化や小型化が進み、回路が扱える電流や電圧の範囲が従来より狭くなっています。その結果、わずかな過電流でも回路に大きな負荷がかかるため、より高速かつ高精度な過電流検出技術が求められています。

新製品は、従来製品TC75W56FUと比較して伝搬遅延時間を短縮しており、Low to Highが最大45ns、High to Lowが最大30ns^[注2]です。これにより、産業用機器で電流異常が発生した際に即座に動作を停止でき、安全性の向上に貢献します。

さらに、入出力許容電圧はフルレンジに対応しており、電源電圧の最小値（GND）から最大値（Vcc）までの範囲で動作可能なため、設計が容易です。最小動作電源電圧は1.8Vで、低電圧駆動にも対応しています。加えて、プッシュプル出力^[注3]であるため、信号の立ち上がり・立ち下がりが速く、外付けプルアップ抵抗が不要で、安定した電圧レベルを維持できます。

また、ヒステリシス特性を追加しノイズ耐性を高めた製品「TC75W72FU」、およびヒステリシス特性付きでコンパレーターに供給する電源とは異なる電圧帯へ信号出力が可能なオープンドレイン出力^[注4]製品「TC75W73FU」^[注5]も、2026年2月より量産開始予定です。

当社は今後も、産業用機器の安全性・信頼性向上に貢献するコンパレーターの開発に取り組み、幅広いニーズに応える製品ラインアップの拡充を進めていきます。

[注1]	産業用ロボット、発電機、UPS (無停電電源装置)、変圧器など
[注2]	従来製品TC75W56FUの伝搬遅延時間：VDD=3Vの測定条件でLow to Highが標準550ns、High to Lowが標準250ns
[注3]	プッシュプル出力:出力回路に上下2つのトランジスターを備え、HighレベルとLowレベルの両方を能動的に駆動する方式
[注4]	オープンドレイン出力:出力回路に下側のトランジスターのみを備え、Lowレベルを能動的に駆動する方式
[注5]	伝搬遅延時間はVDD=3.3Vの測定条件で30ns (High to Low) のみ

応用機器

• 産業用機器 (産業用ロボット、UPS (無停電電源装置) 、太陽光発電、電源など)
• 民生用機器 (家庭用電気製品、電源など)

新製品の主な特長

• 入出力フルレンジ
• 低電圧駆動：1.8V
• 高速応答：tPLH　45ns (max)、 tPHL　30ns (max) （V_DD=3.3V）

新製品の主な仕様

品番			TC75W71FU	TC75W72FU^[注6]	TC75W73FU^[注6]
パッケージ名称 (パッケージコード)			SOT-505 (SM8)
動作範囲	電源電圧 VDD (V) T opr=-40～125°C		1.8～5.5
電気的特性	電源電流 IDD (μA) VDD=1.8V、VOUT=High、 VIN=VSS、Ta=25°C	Typ.	276
	入力オフセット電圧 VIO (mV) VDD=1.8V、VSS<VIN<VDD、 Ta=25°C	Max	17
	入力ヒステリシス電圧VHYST (mV) VIN = VSS、VDD=1.8V、Ta=25°C	Typ.	－	3.5
	Low to High伝搬遅延時間 tPLH (ns) VDD=3.3V、Ta=25°C	Typ.	23		－
		Max	45		－
	High to Low伝搬遅延時間 tPHL (ns) VDD=3.3V、Ta=25°C	Typ.	14		11
		Max	30		30
出力端子			プッシュプル		オープンドレイン
入出力許容電圧			入出力フルレンジ
在庫検索＆Web少量購入			Buy Online	－	－

[注6]	2026年2月量産開始予定

新製品の詳細については下記ページをご覧ください。
TC75W71FU

当社のオペアンプ・コンパレーターの関連コンテンツについては下記をご覧ください。
オペアンプ・コンパレーターの基礎

オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TC75W71FU
Buy Online

* 社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。
* 本資料に掲載されている情報 (製品の価格／仕様、サービスの内容及びお問い合わせ先など) は、発表日現在の情報です。予告なしに変更されることがありますので、あらかじめご了承ください。
