Toshiba推出镜头缩小型CCD线性图像传感器，助力图像检测设备实现高速数据读取

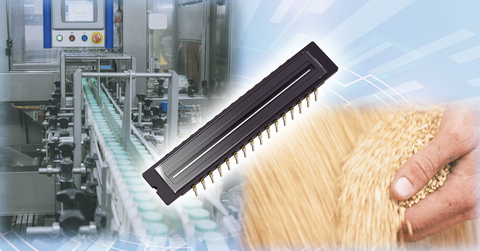

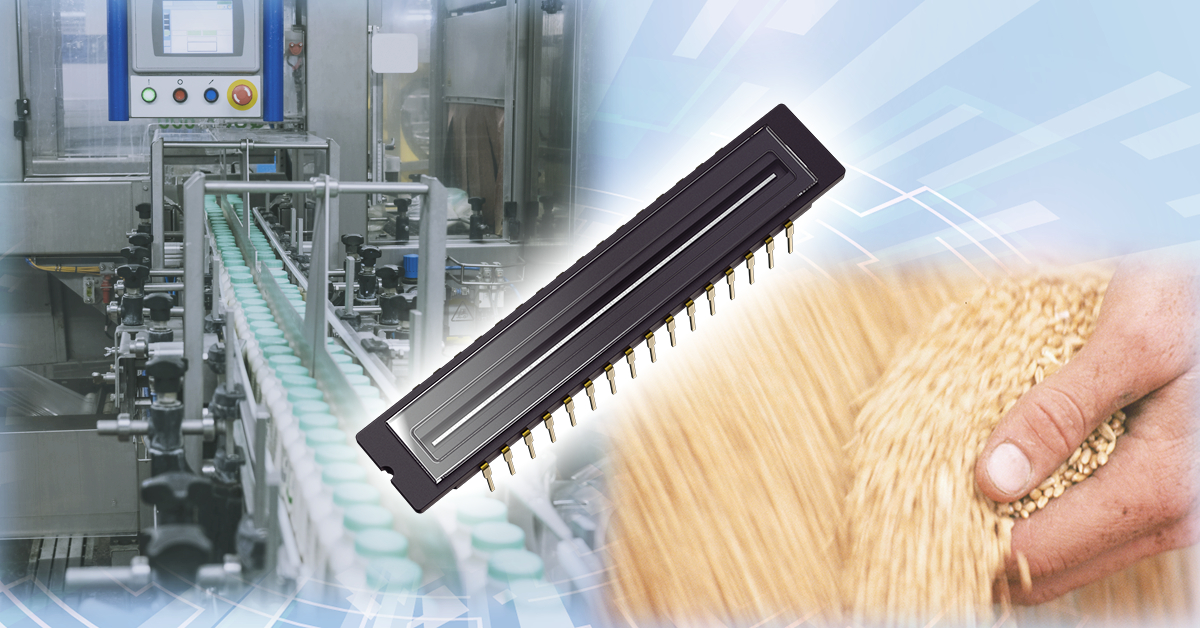

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation ("Toshiba")已推出“TCD2400DG”，这是一款镜头缩小型^[1]CCD^[2]线性图像传感器，专为视觉检测用线扫描相机^[3]开发。产品发货自即日起开始。

集成线扫描相机的图像检测设备（包括色选机）广泛应用于多种领域，包括食品分拣和分级、异物识别和去除、再生塑料种类鉴别，以及工业产品划痕或污渍检测等。

TCD2400DG是一款彩色CCD线性图像传感器，采用三线阵列结构，配备4096个像素，像素间距为7微米。每条线独立工作，分别识别红、绿、蓝(RGB)三色。其线速率（每秒捕获的线数）可达22.7千赫兹，高于Toshiba现有用于图像检测设备的产品TCD2564DG的10.5千赫兹。

图像检测设备需快速处理海量图像数据，以精准识别高速通过设备前方的物体。TCD2400DG的读取速度较TCD2564DG提升约一倍，有助于设备进一步提高处理速度。

该传感器无需拜耳阵列所需的色彩插值处理^[4]，即可获取高分辨率彩色图像。这种性能使其非常适合需要即时判断的彩色线扫描相机应用场景。

此外，该传感器还融入了多项其他改进。将Toshiba现有产品中需外部安装的时序发生器电路^[5]和CCD驱动器^[6]集成至传感器内部，减少了驱动CCD所需的信号线数量，且无需额外配备外部CCD驱动器。此外，它还消除了对信号间严格时序调整的需求，简化了布线工作，并优化了系统开发流程。外部布线的减少还有助于抑制高速运行时产生的电磁干扰。

Toshiba将继续扩充产品阵容，推动成像与传感技术的发展，为多功能设备扫描仪和检测设备等应用提供支持。

注：
[1]	利用光学镜头缩小图像并将其投射到CCD或CMOS图像传感器上的方法。
[2]	电荷耦合器件
[3]	一种通过逐行扫描拍摄对象生成图像的相机。与一次性捕获整个“面”的面阵相机不同，线扫描相机持续捕获“线”，并随着拍摄对象移动构建完整图像。
[4]	一种将红、绿、蓝滤镜按棋盘格图案排列的结构。阵列中每个像素缺失的色彩信息由其相邻像素补充，从而生成彩色图像。
[5]	用于生成驱动线阵图像传感器所需信号的电路。
[6]	放大线性图像传感器驱动信号的电路。

* 请访问Toshiba网站查看此新闻稿及相关图片。
Toshiba推出镜头缩小型CCD线性图像传感器，助力图像检测设备实现高速数据读取

应用领域

• 色选机
  • 用于谷物和其他农产品的食品分拣机
  • 用于塑料颗粒及类似材料的工业产品分选机
• 检测设备
  • 卷材在线检测（适用于卷材、纸张、布料、薄膜等片状材料）
  • 印刷品检测

产品特点

• 高速线速率：最高22.7千赫兹
• 感光像素数量：4096像素×3线（RGB各占一线），广泛用于检测设备。
• 像素阵列为三条独立像素线（4096像素×3线），RGB三色各占一线，可获取高分辨率图像，而没有色彩插值处理带来的延迟。
• 内置时序发生器电路和CCD驱动器，便于系统开发，减少电磁干扰(EMI)。

主要规格

部件编号		TCD2400DG
电源电压 （工作范围）（伏）		VAVDD、VDVDD、VCKDVDD：3.1至3.5 VVDD10：9.5至10.5
感光像素尺寸 （微米）		7×7（像素间距7微米）
感光像素 数量		4096像素×3线（每线对应RGB一种颜色）
数据速率	最大值	100兆赫兹（50兆赫兹×2通道）
线速率	最大值	22.7千赫兹
封装		WDIP32
其他/附加功能		时序发生器电路、CCD驱动器

点击以下链接，了解更多关于新产品的信息。
TCD2400DG

点击以下链接，了解更多关于Toshiba线阵图像传感器的信息。
线阵图像传感器

* 公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本文档中的信息（包括产品价格和规格、服务内容和联系方式）为公告发布之日的最新信息，但如有更改，恕不另行通知。
