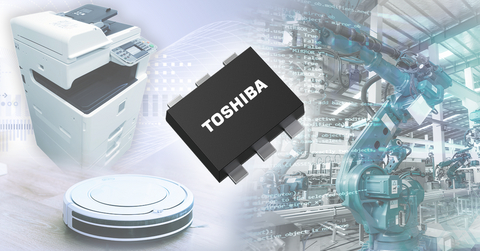

Toshiba推出面向工业和消费级应用的40V电子保险丝(eFuse IC)

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation (“Toshiba”)为其电子保险丝(eFuse IC)产品阵容新增了40V“TCKE6系列”产品，该系列产品可支持电源线电路保护所需的多项功能。此次新增的五款产品分别为“TCKE601RA”、“TCKE601RL”、“TCKE602RM”、“TCKE603RA”和“TCKE603RL”。产品发货自即日起开始。

新款TCKE6系列产品提供与标准实体保险丝类似的短路保护，同时还集成了限流和过压保护功能——这些都是实体保险丝^[1]无法实现的功能，可保护电路免受过流和过压损害。当电路中某一点出现过流或过压情况时，这些功能能够避免过大电流或电压施加于后续的集成电路。这些eFuse IC还内置热保护功能，当产生异常热量或发生突发短路时可立即关断，从而保护后续电路。eFuse IC的另一大优势是简化电路设计。通过将多种保护功能集成于单一器件，它们减少了对分立元件的需求，可实现元件数量更少、占用空间更小的紧凑型高效设计。

TCKE6系列产品额定电压为40V，支持4.4V至30V的宽输入电压范围，适用于5V、9V、12V和24V系统等电源管理应用场景。其导通电阻低至52mΩ（典型值），可降低工作期间的功耗，有助于提升能效。该系列产品采用小型TSOP6F封装（典型尺寸2.9mm×2.8mm），有助于缩小电路板尺寸。这些eFuse IC广泛适用于工业设备和消费级设备等各类应用。

TCKE6系列包含两类产品：一类配备故障检测与上报的FLAG功能，另一类配备用于控制eFuse IC运行的使能(EN)功能。每类功能均提供两种恢复操作模式，分别为eFuse IC自动恢复的自动重试模式，以及通过外部信号触发恢复的锁存模式。此外，该系列中还有一款产品未配备FLAG和EN功能，但可通过外部信号在自动重试和锁存模式之间切换。这种灵活的配置可让用户根据自身系统需求和设备尺寸选择最适合的产品。

Toshiba将持续开发满足各类设备需求的eFuse IC产品，进一步丰富产品阵容。

注：
[1] 指玻璃管保险丝、片式电流保险丝等。

应用领域

• 工业设备：工业机器人、可编程逻辑控制器、多功能打印机等
• 消费级设备：扫地机器人等

产品特点

• 最大输入电压：V_IN（最大值）=40V
• 低导通电阻：R_ON=52mΩ（典型值） (I_OUT=1A)
• 输出短路响应时间：t_SHORT = 1μs（典型值）
• 简约功能配置：过流保护、过热保护、短路保护和压摆率控制
• 薄型/小型封装：TSOP6F（2.9mm×2.8mm（典型值），t=0.8mm（典型值））

主要规格

（若无特殊说明，Ta＝-40至125°C，VIN=24V）
部件编号				TCKE601RA	TCKE601RL	TCKE602RM	TCKE603RA	TCKE603RL
恢复操作类型				自动重试	锁存	可切换	自动重试	锁存
功能				FLAG 功能	FLAG 功能	MODE 功能	EN功能	EN功能
绝对最大额定值	输入电压VIN (V)			-0.3至40
工作范围	输入电压VIN (V)			4.4至30
	结温Tj_opr (°C)			-40至125
	输出电流IOUT (A)			0至2.5
电气特性	导通电阻 RON (mΩ)	IOUT=1A, RILIM=11kΩ, Ta=25°C	典型值	52
			最大值	90
	输出限制电流ILIM (A)	RILIM=11kΩ, VIN -VOUT=2V	最小值	1.84
			最大值	2.98
	短路响应时间 tSHORT　 (μs)	RLIM=11kΩ,　RLOAD=100Ω, CIN=COUT=1μF, Ta=25°C	典型值	1
	电流限制响应时间 tLIM　 (μs)	RLIM=11kΩ, RLOAD=100Ω, CIN=COUT=1μF, Ta=25°C	典型值	30
封装	名称			TSOP6F
	尺寸(mm)		典型值	2.9×2.8×0.8
库存检查和购买				在线购买	在线购买	在线购买	在线购买	在线购买

请点击以下链接，了解有关新产品的更多信息。

TCKE601RA
TCKE601RL
TCKE602RM
TCKE603RA
TCKE603RL

请点击以下链接，了解有关Toshiba eFuse IC的更多信息。
eFuse IC

如需查看包括eFuse IC在内的Toshiba小信号和逻辑产品的选型指南，请访问：
小信号和逻辑产品选型指南

如需查看Toshiba eFuse IC的相关内容，请访问：
用于可靠电源保护的eFuse IC
eFuse IC术语表
eFuse IC的基本用法和功能

如需查看在线分销商处新产品的供应情况，请访问：
TCKE601RA
在线购买
TCKE601RL
在线购买
TCKE602RM
在线购买
TCKE603RA
在线购买
TCKE603RL
在线购买

* 公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本文档中的信息（包括产品价格和规格、服务内容和联系方式）为公告发布之日的最新信息，但如有更改，恕不另行通知。
