Toshiba推出採用最新一代製程技術[1]的100V N溝道功率MOSFET,以提升工業裝置開關電源效率

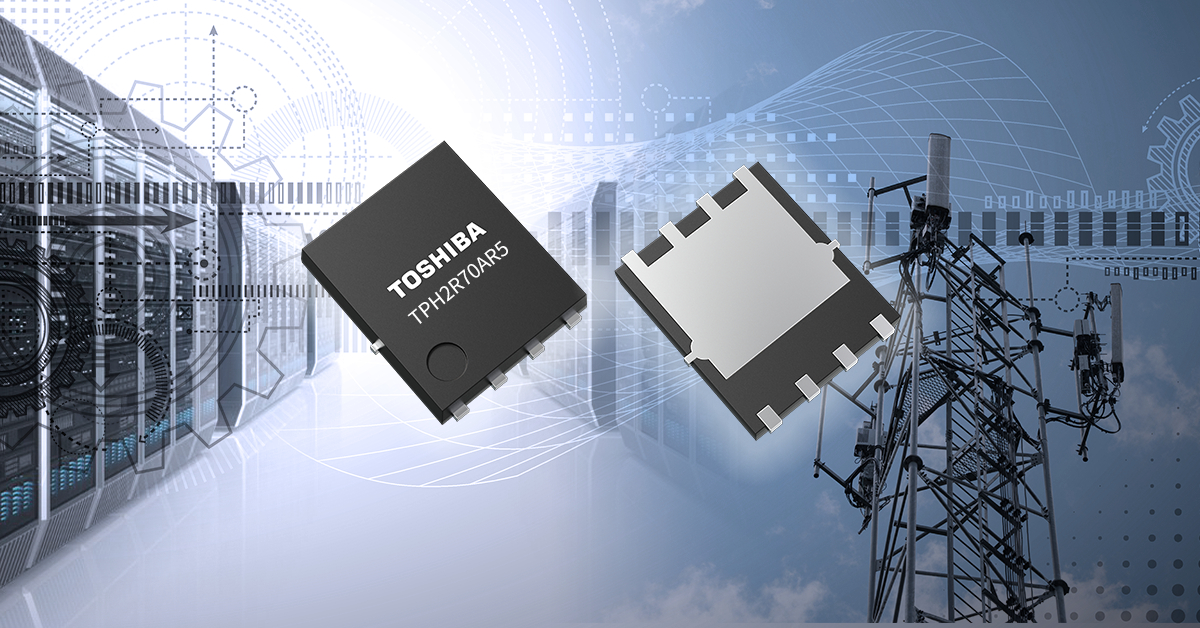

日本川崎--(BUSINESS WIRE)--(美國商業資訊)-- Toshiba Electronic Devices & Storage Corporation ("Toshiba")推出了「TPH2R70AR5」——一款採用Toshiba最新一代製程U-MOS11-H[1]製造的100V N溝道功率MOSFET。該MOSFET的目標應用包括資料中心和通訊基地台所用工業裝置的開關電源。產品出貨自即日起開始。

100V U-MOS11-H系列在Toshiba現有U-MOSX-H系列製程的基礎上,改進了漏源導通電阻(RDS(ON))、總閘極電荷(Qg)及二者的權衡特性(RDS(ON) × Qg),從而降低了傳導損耗和開關損耗。

相較U-MOSX-H系列產品TPH3R10AQM,TPH2R70AR5的RDS(ON)降低約8%,Qg降低37%,RDS(ON) × Qg改善42%。透過應用壽命控制技術[2],該產品還實現了高速體二極體效能,減少了反向恢復電荷(Qrr)並抑制了尖峰電壓。Qrr改善約38%,RDS(ON) × Qrr也改善約43%。這些業界領先的[3]權衡特性[4](RDS(ON) × Qg和RDS(ON) × Qrr)將功率損耗降至最低,有助於提升電源系統的效率和功率密度。此外,它採用SOP Advance (N)封裝,與產業標準具有出色的安裝相容性。

Toshiba還提供電路設計支援工具:可快速驗證電路功能的G0 SPICE模型,以及能精確再現瞬態特性的高精確度G2 SPICE模型。所有工具現已全面可用。

Toshiba將繼續擴充低損耗MOSFET產品線,協助打造更高效率的電源,為降低裝置功耗貢獻力量。

註:
[1] 截至2025年9月,Toshiba的低壓功率MOSFET製程技術之一。Toshiba調查。
[2] 壽命控制技術:透過利用離子束在半導體中引進缺失,有意縮短載流子壽命,從而提高開關速度,改善二極體的恢復速度並降低雜訊。
[3] 截至2025年9月,相較其他用於工業裝置的100V N溝道功率MOSFET。Toshiba調查。
[4] RDS(ON)×Qg : 120mΩ・nC(典型值),RDS(ON) ・Qrr : 127mΩ×nC(典型值)

應用領域

  • 資料中心和通訊基地台所用工業裝置的電源
  • 開關電源(高效DC-DC轉換器等)

產品特點

  • 低漏源導通電阻:RDS(ON)=2.7mΩ(最大值)(VGS=10V, ID=50A, Ta=25°C)
  • 低總閘極電荷:Qg=52nC(典型值)(VDD=50V, VGS=10V, ID=50A, Ta=25°C)
  • 低反向恢復電荷:Qrr=55nC(典型值)(IDR=50A, VGS=0V, -dIDR /dt=100A/μs, Ta=25°C)

主要規格

(除非另有說明,否則Ta=25°C)

零件編號

TPH2R70AR5

絕對
最大
額定值

漏源電壓 VDSS (V)

100

漏極電流(直流)ID (A)

Tc=25°C

190

溝道溫度 Tch (°C)

175

電氣
特性

漏源導通
電阻
RDS(ON) (mΩ)

VGS=10V, ID=50A

最大值

2.7

VGS=8V, ID=50A

最大值

3.6

總閘極電荷
Qg (nC)

VDD=50V, VGS=10V,
ID=50A

典型值

52

閘極開關
電荷 Qsw (nC)

典型值

17

輸出電荷 Qoss
(nC)

VDD=50V, VGS=0V,
f=1MHz

典型值

106

輸入電容
Ciss (pF)

VDS=50V, VGS=0V,
f=1MHz

典型值

4105

反向恢復
電荷 Qrr (nC)

IDR=50A, VGS=0V,

-dIDR /dt=100A/μs

典型值

55

封裝

名稱

SOP Advance(N)

尺寸(mm)

典型值

5.15×6.1

樣品檢查及供應情況

線上購買

請點選以下連結,瞭解有關新產品的更多資訊。
TPH2R70AR5

請點選以下連結,瞭解有關Toshiba MOSFET的更多資訊。
MOSFET

請點選以下連結,瞭解有關高精確度SPICE模型(G2模型)的更多資訊。
G2模型

如欲查看線上經銷商處新產品的供應情況,請造訪:
TPH2R70AR5
線上購買

* 公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
* 本文件中的資訊(包括產品價格和規格、服務內容和聯絡方式)為公告發表之日的最新資訊,但如有更改,恕不另行通知。

關於Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation是先進半導體和儲存解決方案的領先供應商,憑藉半個多世紀的經驗和創新,為客戶和業務合作夥伴提供卓越的分立半導體、系統LSI和HDD產品。

公司在全球的19,400名員工致力於充分提高產品價值,並促進與客戶的密切合作,共同創造價值和開拓新市場。公司期待為世界各地的人們建設更美好的未來並貢獻力量。

如需瞭解更多資訊,請造訪 https://toshiba.semicon-storage.com/ap-en/top.html

免責聲明:本公告之原文版本乃官方授權版本。譯文僅供方便瞭解之用,煩請參照原文,原文版本乃唯一具法律效力之版本。
