村田在市场上抢先推出采用XBAR技术的商品化高频滤波器 -该产品可在 3GHz 以上的频段实现高衰减和低损耗信号检测-

主要特性

  • 市面上居先采用XBAR技术的高频滤波器产品
  • 在3GHz以上的频段中实现了低插损、高衰减和高带宽
  • 结合了村田的声表面波滤波器(SAW)专有技术,同时实现了高质量和高性价比

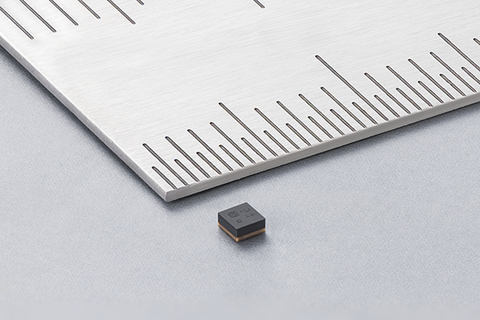

日本京都--(BUSINESS WIRE)--(美国商业资讯)-- 株式会社村田制作所(TOKYO: 6981)今日宣布,公司已开始批量生产和付运市面上居先(1)采用 XBAR 技术(2)的高频滤波器(以下简称“该产品”)。该产品的开发结合了Resonant公司的XBAR技术与村田的专有滤波器技术,村田于2022年收购Resonant公司。在3GHz以上的高频频段中,该产品能够以较低的损耗检测到所需信号,同时消除来自相邻频段(3)的干扰信号。

近年来,随着5G和6G等移动通信系统不断演进,以及Wi-Fi 6E和Wi-Fi 7等无线局域网标准的推出,对超高速和高容量通信的需求迅速增长。这些通信技术使用了3GHz以上的高频频段,仍通常使用低温共烧陶瓷(LTCC)滤波器或体声波(BAW)滤波器来提取所需的信号。然而,LTCC滤波器和传统的BAW滤波器在这些高频频段中一直面临着一些挑战,例如因衰减不足而使相邻频段的无用信号得以通过并产生噪声。

村田此次推出的产品结合了Resonant公司的XBAR技术和村田的专有技术,即使在3GHz以上的频段也能实现高衰减能力,从而有效地遏制了噪声的产生。同时,它还支持高频通信的关键需求——低损耗和高带宽,这对实现高速、高容量和高质量的无线通信贡献良多。

XBAR技术还能够在10GHz以上的超高频频段中实现高衰减、低损耗和大带宽,而这些频段正是6G通信的目标频段。村田将继续开发可满足市场需求的高频滤波器元件,从而为推动高性能、多功能无线通信技术的发展做出贡献。

主要特性

  • 市面上居先采用XBAR技术的高频滤波器产品
  • 在3GHz以上的频段中实现了低插损、高衰减和高带宽
  • 结合了村田的声表面波滤波器(SAW)专有技术,同时实现了高质量和高性价比

主要规格

指标

数值

通过频段

5150 – 7125 MHz

插入损耗

2.2 dB(典型值)

衰减

11 dB (typ.) @ 4800–5000 MHz

28 dB (typ.) @ 3300–4800 MHz

27 dB (typ.) @ 7737–8237 MHz

26 dB (typ.) @ 10300–14250 MHz

回波损耗

17 dB(典型值)

量产地点
村田国内制造设施

主要应用
带有无线通信功能的各种设备,如智能电话、穿戴电子、笔记本电脑和网关等

请编辑们注意:
(1) 该判断基于村田的调研,截止于2025年7月7日
(2) XBAR技术:该技术是村田在滤波器领域的专有技术,它利用梳状电极和压电单晶薄膜来激发体声波
(3) 相邻频段:没有被特定无线通信标准采用的频段

了解该产品
如希望了解该产品,请立即在这里联系我们。

关于村田制作所

村田制作所是一家全球性的综合电子元器件制造商,主要从事以陶瓷为基础的电子元器件的开发、生产和销售业务。致力于通过自身开发积累的材料开发、工艺开发、商品设计、生产技术以及对它们提供支持的软件和分析评估等技术基础,创造独特产品,为电子社会的发展做出贡献。
