东芝发布150V N沟道功率MOSFET，具有业界领先的[1]低导通电阻和改进的反向恢复特性，有助于提高电源效率

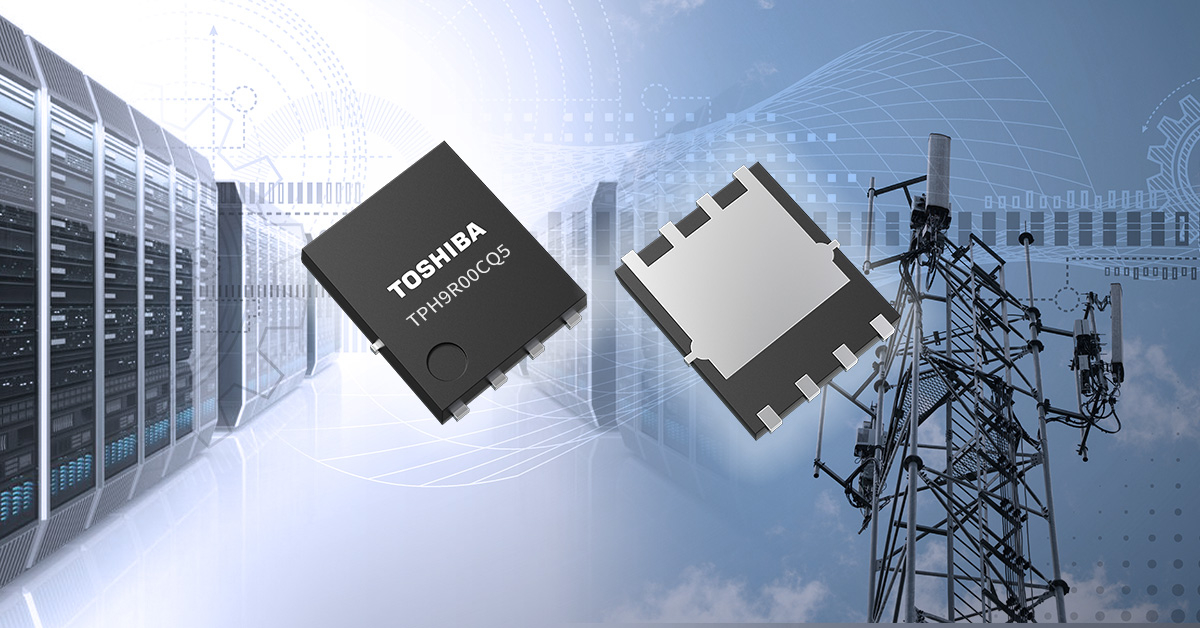

original Toshiba: TPH9R00CQ5, a 150V N-channel power MOSFET that helps increase the efficiency of power supplies. (Graphic: Business Wire)

Toshiba: TPH9R00CQ5, a 150V N-channel power MOSFET that helps increase the efficiency of power supplies. (Graphic: Business Wire)

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会（“东芝”）推出了一款150V N沟道功率MOSFET “TPH9R00CQ5”。该产品采用最新一代[2]U-MOSX-H工艺，可用于工业设备开关电源，如数据中心和通信基站使用的电源。产品即日起开始出货。

TPH9R00CQ5具有业界领先的[1]9.0mΩ（最大值）低漏极-源极导通电阻，与东芝现有产品“TPH1500CNH1[3]”相比降低了约42%。与东芝现有产品“TPH9R00CQH[4]”相比，反向恢复电荷降低了约74%，反向恢复[5]时间缩短了约44%，这都是同步整流应用所需的关键反向恢复特性。在同步整流应用[6]中，新产品可降低开关电源的功率损耗，提高效率。此外，与TPH9R00CQH相比，新产品降低了开关期间产生的尖峰电压，有助于减少电源的电磁干扰。
该产品采用通用的表面贴装型SOP Advance(N)封装。

东芝还提供支持开关电源电路设计的工具。除了可以在短时间内验证电路功能的G0 SPICE模型外，能够准确再现瞬态特性的高精度G2 SPICE模型现在也已上市。

东芝还开发了采用新产品的“用于电信设备的1kW非隔离Buck-Boost DC-DC 转换器”和“采用MOSFET的三相多电平逆变器”参考设计。这些设计即日起在东芝官网上线。新产品还可用于已经发布的“1kW全桥DC-DC 转换器”参考设计。

东芝将继续扩大功率MOSFET产品阵容，以减少功率损耗，提高电源效率和帮助改善设备效率。

应用

  • 工业设备的电源，如用于数据中心和通信基站的电源。
  • 开关电源（高效DC-DC转换器等）

特性

  • 业界领先的[1]低导通电阻：RDS(ON)=9.0mΩ（最大值）(VGS=10V)
  • 业界领先的[1]低反向恢复电荷：Qrr=34nC（典型值）(-dIDR/dt=100A/μs)
  • 业界领先的[1]快速反向恢复时间：trr=40ns（典型值）(-dIDR/dt=100A/μs)
  • 高结温等级：Tch（最大值）=175°C

注释：
[1] 截至2023年3月。与其他150V产品比较。东芝调查。
[2] 截至2023年3月。
[3] 使用现有生成工艺U-MOSVIII-H的150V产品
[4] 产品采用与TPH9R00CQ5相同的生成工艺，并具有相同的电压和导通电阻
[5] MOSFET主体二极管从正向偏置切换到反向偏置的开关动作。
[6] 如果新产品用于不进行反向恢复操作的电路，则功率损失相当于TPH9R00CQH的水平。

主要特性

（Ta=25°C，除非另有说明）

器件型号

TPH9R00CQ5

绝对

最大

额定值

漏源电压VDSS (V)

150

漏极电流ID (A)

Tc=25°C

64

结温Tch (°C)

175

电气特性

漏源导通电阻

RDS(ON) 最大值(mΩ)

VGS=10V

9.0

VGS=8V

11.0

总栅电荷Qg典型值(nC)

44

栅极开关电荷QSW典型值(nC)

11.7

输出电荷Qoss典型值(nC)

87

输入电容Ciss典型值(pF)

3500

反向恢复时间trr典型值(ns)

-dIDR/dt=100A/μs

40

反向恢复电荷Qrr典型值(nC)

34

封装

名称

SOP Advance(N)

尺寸典型值(mm)

4.9 x 6.1 x 1.0

样品查询与库存

在线购买

点击以下链接了解有关新产品的更多信息。
TPH9R00CQ5

点击下面的链接，了解更多关于新产品的相关内容。
U-MOSX-H系列150V MOSFET是高效开关电源的理想之选
通过搭载150V MOSFET的多电平逆变器来提高效率

请点击以下链接了解有关东芝MOSFET的更多信息。
MOSFET

要查看在线经销商的新产品供应情况，请访问：
TPH9R00CQ5
在线购买

* 公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本新闻稿中的产品价格和规格、服务内容和联系方式等信息，在发布之日为最新信息。之后如有变更，恕不另行通知。

关于东芝电子元件及存储装置株式会社

东芝电子元件及存储装置株式会社是先进半导体和存储解决方案的领先供应商，凭借半个多世纪的经验和创新，为客户和商业伙伴提供卓越的离散半导体、系统LSI和HDD产品。
公司在全球各地的2.3万名员工同心同德，竭力实现公司产品价值的最大化，同时重视与客户的密切合作，促进价值和新市场的共同创造。东芝电子元件及存储装置株式会社期待在目前超过8,500亿日元（75亿美元）的年度销售额基础上再接再厉，为全人类创造更加美好的未来。
如需了解更多信息，请访问：https://toshiba.semicon-storage.com/ap-en/top.html

免责声明：本公告之原文版本乃官方授权版本。译文仅供方便了解之用，烦请参照原文，原文版本乃唯一具法律效力之版本。
