东芝发布智能栅极驱动光电耦合器，简化功率器件外围电路的设计

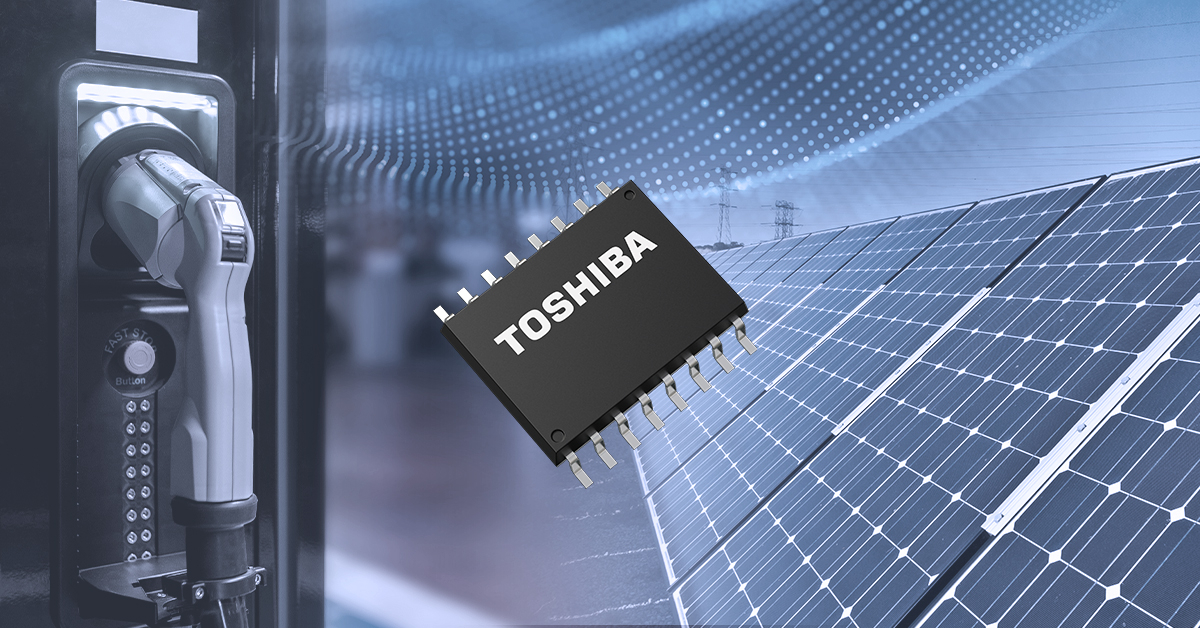

original Toshiba: a 2.5A output smart gate driver photocoupler "TLP5222" that has a built-in automatic recovery function from protective operation. (Graphic: Business Wire)

Toshiba: a 2.5A output smart gate driver photocoupler "TLP5222" that has a built-in automatic recovery function from protective operation. (Graphic: Business Wire)

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社（“东芝”）扩大了其智能栅极驱动光电耦合器的产品阵容。该隔离栅极驱动器具有过流保护功能，适用于MOSFET或IGBT等功率器件。新器件“TLP5222”是一款2.5A输出的智能栅极驱动光电耦合器，拥有内置的保护操作自动恢复功能。产品发货从即日起开始。

TLP5222持续监测所驱动的功率器件的漏-源极电压(VDS)[1]或集电极-发射极电压(VCE)[2]。内置的过流检测和保护功能可检测到任何因过流导致的漏-源极电压或集电极-发射极电压升高，并执行软关断。

新的光电耦合器还有一个内置的自动恢复功能，可在保护操作被触发后25.5μs（典型值）将产品复位到正常操作。这简化了控制器的时序设置。它还集成了一个隔离故障状态反馈功能，在检测到过流时向控制器传输一个故障信号，并通过有源米勒钳位功能预防上下桥臂功率器件发生短路[3]，有助于简化设计和减少外部电路。

TLP5222采用SO16L封装，可确保8毫米（最小值）的爬电距离和电气间隙，也可用于需要高绝缘性能的设备。此外，它的额定工作温度范围较宽，介于-40°C至110°C之间，适用于恶劣热环境下的各种应用，如光伏发电系统和不间断电源(UPS)。

该产品阵容还包括TLP5212、TLP5214A和TLP5214。它们没有内置的自动恢复功能，但通过输入LED的信号也可将其重置为正常工作状态。用户可根据使用条件选择合适的产品。

注释：
[1] 针对功率MOSFET
[2] 针对IGBT
[3] 一种故障现象，即开关过程中米勒电流产生噪音或功率器件故障导致接通上级或下级功率器件。

应用

  • MOSFET/IGBT栅极驱动
  • 工业变频器和交流伺服机
  • 可再生能源逆变器（光伏逆变器等）
  • 开关电源（UPS等）

特色

  • 内置的保护操作自动恢复功能
  • 额定峰值输出电流：IOPH/IOPL=±2.5A
  • 内置保护功能，如过流检测、隔离故障状态反馈和有源米勒钳位功能
  • SO16L封装确保8毫米（最低）的爬电距离和电气间隙

主要规格

（除非另有说明，否则 @Ta=-40°C 至 110°C）

部件型号

TLP5222

封装

名称

SO16L

尺寸(mm)

10.3 x 10（ 典型值）

t : 2.3（最大值）

绝对最大额定值

运行温度Topr (°C)

-40至110

峰值输出电流 IOPH/IOPL (A)

±2.5

推荐运行条件

输出侧总电源电压(VCC2−VEE) (V)

15至30

故障反馈IC供电电压VCC1 (V)

2.7至5.5

电气特性

供电电流ICC2H, ICC2L最大值(mA)

5

阈值输入电流 (L/H) IFLH最大值(mA)

6.0

DESAT阈值电压VDESAT典型值(V)

6.6

开关特性

传输延迟时间tpHL, tpLH最大值(ns)

250

DESAT输入静音时间tDESAT(MUTE)典型值(μs)

25.5

共模瞬态抑制

CMH, CML最小值(kV/μs)

@Ta=25°C，CF=Open

±25

@Ta=25°C，CF=1nF

±50

隔离特性

隔离电压BVS最小值 (Vrms)

@Ta=25°C

5000

样品查询和库存

在线购买

请点击以下链接，了解更多关于新产品的信息。
TLP5222

请点击下面的链接，了解东芝智能栅极驱动光电耦合器的应用。
智能栅极驱动光电耦合器TLP5214A/TLP5214/TLP5212/TLP5222应用说明 -介绍-
智能栅极驱动光电耦合器TLP5214A/TLP5214/TLP5212/TLP5222应用说明 -高级版 -

请点击下面的链接，了解更多关于东芝隔离器/固态继电器的信息。
隔离器/固态继电器

要在网络经销商处查询新产品的供应情况，请访问：
TLP5222
在线购买

* 公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本新闻稿中的产品价格和规格、服务内容和联系方式等信息，在发布之日为最新信息。之后如有变更，恕不另行通知。

关于东芝电子元件及存储装置株式会社

东芝电子元件及存储装置株式会社是先进半导体和存储解决方案的领先供应商，凭借半个多世纪的经验和创新，为客户和商业伙伴提供卓越的离散半导体、系统LSI和HDD产品。
公司在全球各地的2.3万名员工同心同德，竭力实现公司产品价值的最大化，同时重视与客户的密切合作，促进价值和新市场的共同创造。东芝电子元件及存储装置株式会社期待在目前超过8,500亿日元（75亿美元）的年度销售额基础上再接再厉，为全人类创造更加美好的未来。
如需了解更多信息，请访问：https://toshiba.semicon-storage.com/ap-en/top.html

免责声明：本公告之原文版本乃官方授权版本。译文仅供方便了解之用，烦请参照原文，原文版本乃唯一具法律效力之版本。
