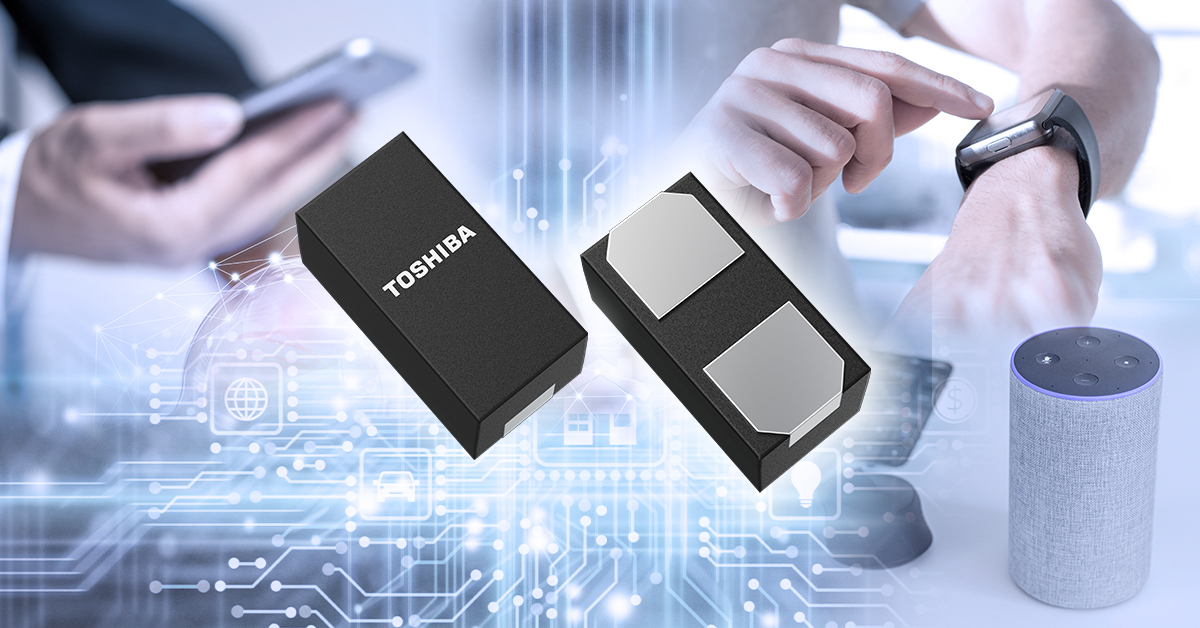

东芝推出超低电容TVS二极管，可保护物联网设备高频天线免受ESD侵扰

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社（简称“东芝”）已推出一款用于高频天线的超低电容瞬态抑制(TVS)二极管——“DF2B6M4BSL”。该二极管可保护半导体和其他电子元件免受静电与噪声的影响，同时抑制信号劣化。这款新产品即日起开始出货。

Wi-Fi^®等无线通信中使用的高频天线需要通过抑制高次谐波失真，来保护其内部的电子元件。DF2B6M4BSL的总电容为0.15pF（最大值），是东芝当前所能提供的最低电容值，较东芝的现有产品DF2B6M4ASL降低了大约25%。新款TVS二极管使用这种超低电容来抑制影响天线接收性能的高次谐波失真，并降低了影响元件的静电和噪声。

高频天线有时会使用ESD抑制器，其可用DF2B6M4BSL来取代。TVS二极管比ESD抑制器具有更高的保护性能，并且可以降低静电电压。

除了有助于增强高频天线的可靠性以外，DF2B6M4BSL也适用于信号线路的ESD防护。

应用

・物联网和移动设备等电子设备高频天线与高速信号线路的ESD防护

特性

・总电容低：VR=0V、f=1MHz时，Ct=0.12pF（典型值）/ 0.15pF（最大值）

・低谐波失真特性

f=2.4GHz，20dBm输入条件

二次谐波：-65.5dBm（参考值）

三次谐波：-54.4dBm（参考值）

f=5.0GHz，20dBm输入条件

二次谐波：-64.7dBm（参考值）

三次谐波：-55.5dBm（参考值）

・低Vpeak电压：依照IEC61000-4-2（接触）标准，+8kV输入时，VCL-max-peak=215V（参考值）

主要规格
（Ta=25°C时）
器件型号			DF2B6M4BSL
封装			SL2
额定 绝对 最大值	静电放电电压 (IEC61000-4-2)（接触） VESD (kV)	IEC61000-4-2	±8
工作峰值反向电压VRWM最大值(V)			5.5
保持电压VH (V)	It1=1mA时	最小值	5.6
		最大值	8.0
总电容Ct典型值(pF)	VR=0V、f=1MHz时	典型值	0.12
		最大值	0.15
谐波失真 参考值(dBm)	f=2.4GHz、20dBm输入时	二次	-65.5
		三次	-54.4
	f=5.0GHz、20dBm输入时	二次	-64.7
		三次	-55.5
VCL-max-peak参考值(V)	IEC61000-4-2（接触）、+8kV输入时		215
样品查询与库存状况			在线购买

请点击下面链接了解更多关于新产品的信息。
DF2B6M4BSL

请点击下面链接了解有关东芝TVS二极管（ESD保护二极管）产品线的更多信息。
TVS二极管（ESD保护二极管）

如需在网络经销商处查询新产品的供货情况，请访问：
DF2B6M4BSL

* Wi-Fi是Wi-Fi联盟的注册商标。
* 其他公司名称、产品名称和服务名称可能是其各自公司的商标。
