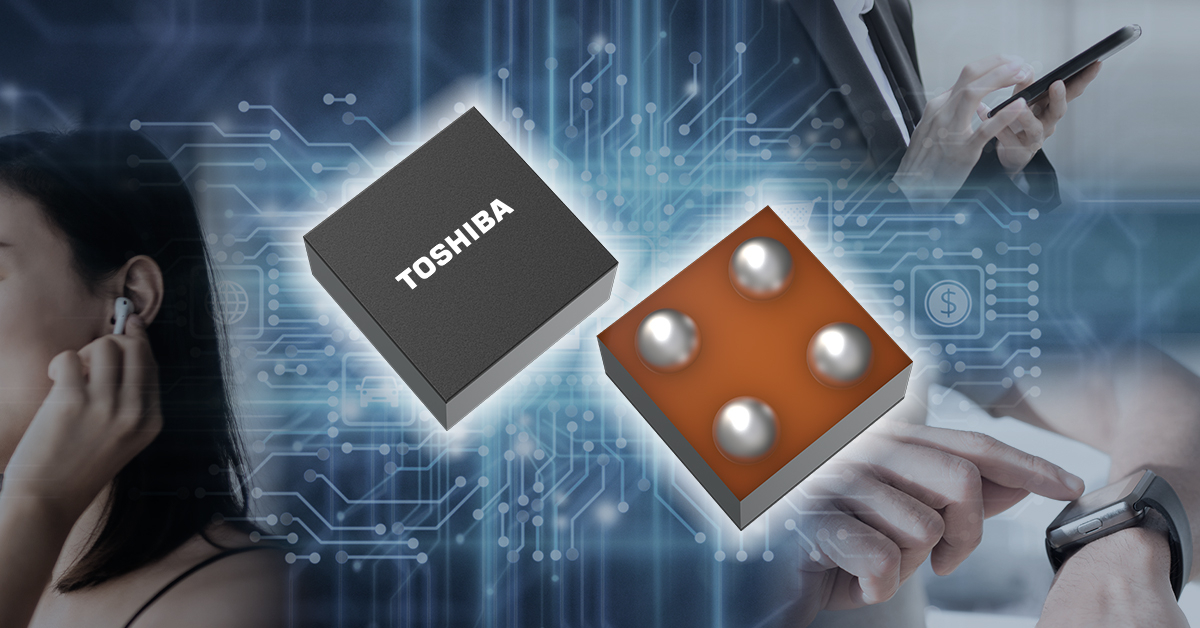

川崎--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、ウェアラブル端末など向けに業界最小[注1]の消費電流を実現した、出力電流定格1Aで小型WCSP4GパッケージのロードスイッチIC「TCK12xBGシリーズ」を製品化し、本日から出荷を開始します。
新製品TCK12xBGシリーズは、新ドライバー回路を採用し、業界最小[注1]となる標準0.08nAのオン時消費電流を実現、当社従来製品「TCK107AG」との比較で約99.9%減と大幅に低減しました。これにより、小型電池で駆動するウエアラブル端末やIoT端末の長時間動作化に貢献します。
パッケージは、小さな基板でも実装可能な0.645×0.645mmサイズのWCSP4Gを開発し採用しました。当社従来製品「TCK107AG」より約34％小型化しました。さらに、裏面にバックサイドコーティングを施しており、実装時のチップへのダメージを軽減することが可能です。
今回、アクティブハイでオンするオートディスチャージ付きのTCK127BGとオートディスチャージのないTCK126BG、アクティブローでオンするオートディスチャージ付きのTCK128BGをラインアップしています。ユーザーの設計要件に合った製品を選択可能です。
当社は今後も低消費電流技術の製品を充実させ、機器の小型化と低消費電力化に貢献、そしてサステナブルな社会の実現に貢献していきます。
応用機器
- ウエアラブル端末/IoTモジュール/スマートフォン (センサー用電源のオン/オフ スイッチなど)
- ディスクリート半導体 (MOSFET/トランジスタなど) で構成されたロードスイッチ回路からの置き換え
新製品の主な特長
- 業界最小[注1]の消費電流 (オン時) : IQ=0.08nA (typ.)
- 低いスタンバイ電流 (オフ時) : IQ(OFF)+ISD(OFF)=13nA (typ.)
- 小型WCSP4Gパッケージ : 0.645×0.645mm (typ.)、t:0.465mm (max.)
- 実装時のダメージを軽減するバックサイドコーティング
[注1] 1mm2以下の小型パッケージ、出力電流1A定格のロードスイッチICにおいて。2022年1月現在、当社調べ。
新製品の主な仕様 |
|||||
(特に指定のない限り、@Ta=25°C) |
|||||
品番 |
|||||
パッケージ |
名称 |
WCSP4G |
|||
サイズ typ. (mm) |
0.645x0.645、 t:0.465 (max) |
||||
絶対最大定格 |
入力電圧 VIN (V) |
－0.3～6.0 |
|||
コントロール電圧 VCT (V) |
－0.3～6.0 |
||||
出力電流 IOUT (A) |
DC |
1.0 |
|||
パルス |
2.0 |
||||
許容損失 PD (W) |
1.0 |
||||
動作範囲 (@Ta_opr= －40～85°C) |
入力電圧 VIN (V) |
1.0～5.5 |
|||
出力電流 IOUT max (A) |
1.0 |
||||
電気的特性 |
消費電流 (オン時) IQ typ. (nA) |
@VIN=5.5V |
0.08 |
||
スタンバイ電流 (オフ時) IQ(OFF) + ISD(OFF) typ. (nA) |
@VIN=5.5V |
13 |
|||
オン抵抗 RON typ. (mΩ) |
@VIN=5.0V、IOUT= －0.5A |
46 |
|||
@VIN=3.3V、IOUT= －0.5A |
58 |
||||
@VIN=1.8V、IOUT= －0.5A |
106 |
||||
@VIN=1.2V、IOUT= －0.2A |
210 |
||||
@VIN=1.0V、IOUT= －0.05A |
343 |
||||
AC特性 |
VOUT立ち上がり時間 tr typ. (μs) |
@VIN=3.3V |
363 |
363 |
363 |
VOUT立ち下がり時間 tf typ. (μs) |
125 |
32 |
32 |
||
ターンオン時間 tON typ. (μs) |
324 |
324 |
324 |
||
ターンオフ時間 tOFF typ. (μs) |
10 |
10 |
10 |
||
オートディスチャージ機能 |
- |
内蔵 |
内蔵 |
||
ON/OFF コントロール |
アクティブハイ |
アクティブハイ |
アクティブロー |
||
在庫検索 ＆ Web少量購入 |
|||||
新製品の詳細については下記ページをご覧ください。
TCK126BG
TCK127BG
TCK128BG
当社のロードスイッチIC製品については、こちらをご覧ください。
ロードスイッチIC
オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TCK126BG
TCK127BG
TCK128BG
