東芝新推出的4-Form-A電壓驅動光繼電器擁有業界超小[1]的安裝面積,將有助於縮減半導體測試儀尺寸

日本川崎--(BUSINESS WIRE)--(美國商業資訊)-- (美國商業資訊)--東芝電子元件及儲存裝置株式會社(Toshiba Electronic Devices & Storage Corporation,簡稱「東芝」)今天宣布推出三款4-Form-A電壓驅動光繼電器——TLP3407SRA4、TLP3412SRHA4和TLP3475SRHA4。這三款元件擁有業界超小的安裝面積[1],自即日起量產出貨。

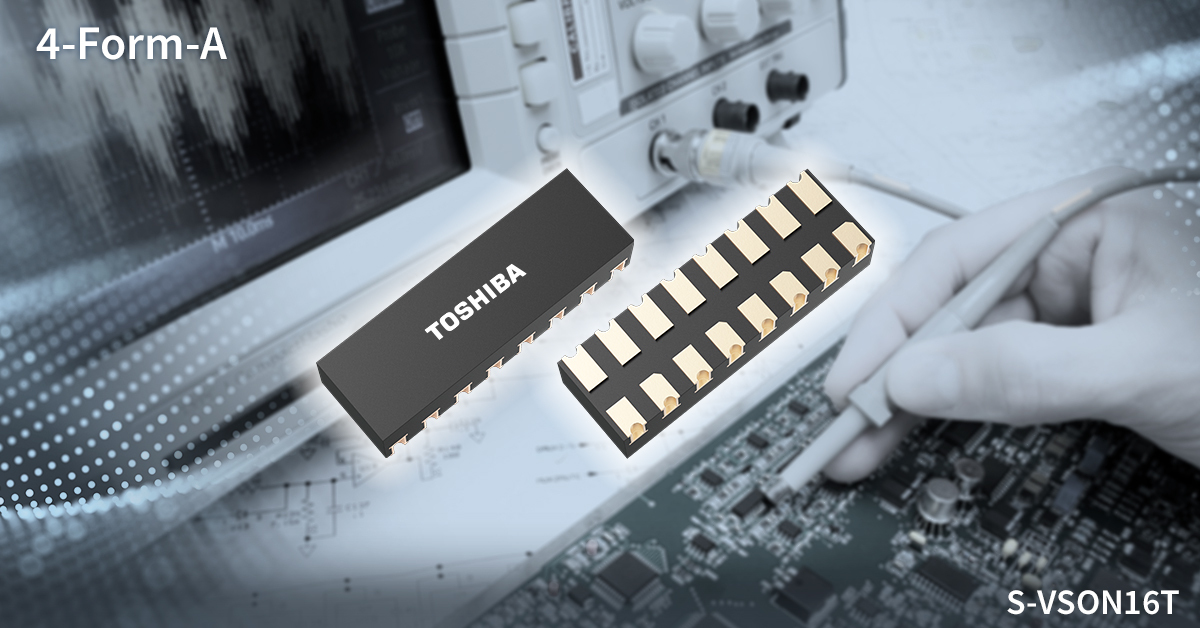

新產品是東芝有史以來的首批四通道4-Form-A繼電器,採用新開發的小型S-VSON16T封裝,安裝面積典型值為12.5mm2,擁有業界超小的安裝面積[1]。由於在輸入側內建電阻,產品無需任何外部電阻即可由電壓驅動。這些特性有助於降低對電路板空間的需求,因此能夠安裝更多的光繼電器。

新款光繼電器適用於半導體測試器等需要在空間有限的電路板上安裝大量繼電器的應用。

新產品的最高額定工作溫度是125℃,因此適用於高溫環境,而且便於確保熱設計裕度。

應用

  • 半導體測試儀(用於記憶體、SoC和LSI等元件的探針卡與測試頭)
  • 老化設備
  • 測量儀器(示波器、資料記錄儀等)

特性

  • 採用S-VSON16T封裝,擁有業界超小[1]的4-Form-A觸點安裝面積
  • 整合輸入電阻器的電壓驅動型,無需外部電阻(輸入電壓:3.3V系統或5V系統)
  • 高額定工作溫度:Topr最大值=125°C

注:
[1] 在電壓驅動光繼電器當中。東芝調查,2021年11月。

主要規格

(除非另有說明,@Ta=25°C)

元件型號

TLP3407SRA4

TLP3412SRHA4

TLP3475SRHA4

封裝

名稱

S-VSON16T

安裝面積典型值(mm2)

12.5

觸點類型

4-Form-A

絕對

最大

額定值

斷態輸出

端電壓

VOFF (V)

60

通態電流

ION (A)

0.6

0.25

通態電流

(脈衝)

IONP (A)

T=100ms時,

占空比=1/10

1.8

0.75

0.75

工作溫度

Topr (°C)

-40至125

推薦

工作

條件

施加輸入

正向電壓

VIN典型值/最大值(V)

Topr時

3.3/6

電氣

特性

斷態電流

IOFF最大值(nA)

VOFF=50V時

1

1

1

輸出電容COFF典型值(pF)

80

最高20

最高20

耦合

電氣

特性

限制LED電流

ILIM(LED)典型值(mA)

Ta=110°C時

VIN=5V

0.7

(@3.3 V)

6.3

6.3

工作電壓

VFON最大值(V)

3

導通電阻

R ON最大值(Ω)

0.3

1.5

1.5

開關

特性

導通時間

tON最大值(ms)

20

0.5

0.5

關斷時間

tOFF最大值(ms)

1

0.2

0.2

隔離

特性

隔離電壓

BVS最小值(Vrms)

300

樣品查詢與供貨情況

線上購買

線上購買

線上購買

如需瞭解有關新產品的更多資訊,請點選以下連結。
TLP3407SRA4
TLP3412SRHA4
TLP3475SRHA4

如需瞭解相關東芝隔離器/固態繼電器的更多資訊,請點選以下連結。
隔離器/固態繼電器
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/isolators-solid-state-relays.html

如需瞭解相關新產品線上經銷商網站的供貨情況,請造訪:
TLP3407SRA4
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TLP3407SRA4.html

TLP3412SRHA4
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TLP3412SRHA4.html

TLP3475SRHA4
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TLP3475SRHA4.html

客戶諮詢
光電元件銷售與行銷部
電話:+81-44-548-2218
聯繫我們

* 公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
* 本新聞稿中的產品價格和規格、服務內容和聯絡方式等資訊,在公告之日為最新資訊,但如有變更,恕不另行通知。

關於東芝電子元件及儲存裝置株式會社

東芝電子元件及儲存裝置株式會社是先進半導體和儲存解決方案的領導廠商,憑藉半個多世紀的經驗和創新,為客戶和商業夥伴提供卓越的離散半導體、系統LSI和HDD產品。
公司在全球各地的2.2萬名員工同心同德,竭力實現公司產品價值的最大化,同時重視與客戶的密切合作,促進價值和新市場的共同創造。東芝電子元件及儲存裝置株式會社期待在目前超過7,100億日圓(65億美元)的年度銷售額基礎上再接再厲,為全人類創造更加美好的未來。
如需瞭解更多資訊,請造訪:https://toshiba.semicon-storage.com/ap-en/top.html

免責聲明:本公告之原文版本乃官方授權版本。譯文僅供方便瞭解之用,煩請參照原文,原文版本乃唯一具法律效力之版本。
