东芝发布其首款200V晶体管输出车载光耦
东芝发布其首款200V晶体管输出车载光耦

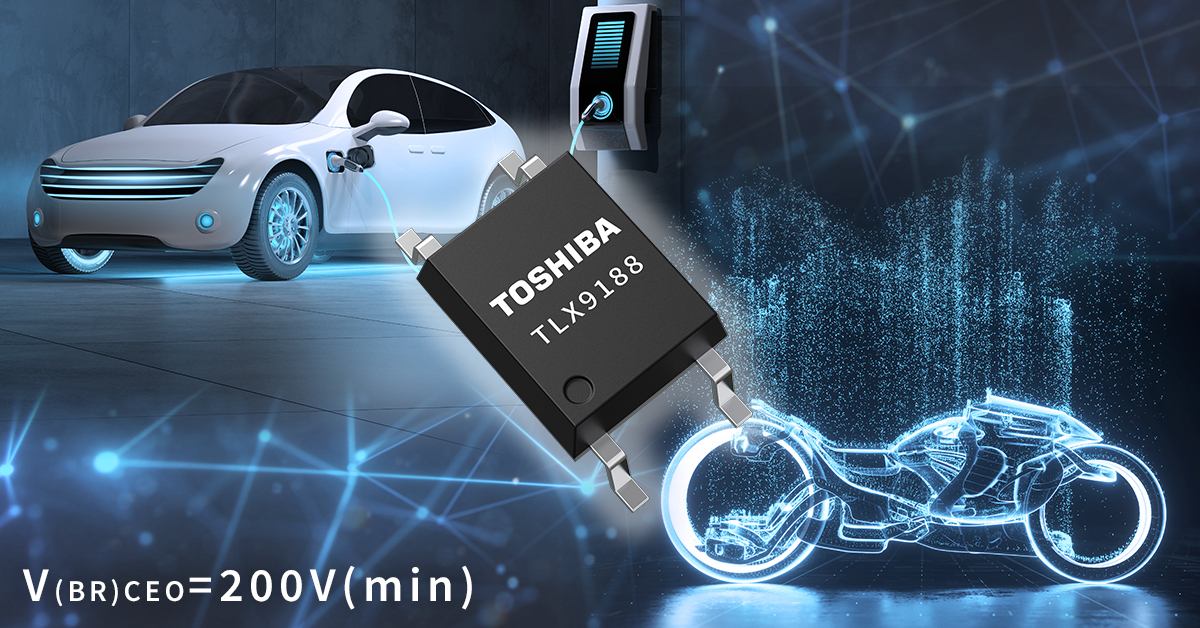

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社（Toshiba Electronic Devices & Storage Corporation，简称“东芝”）今天宣布推出一款高压晶体管输出车载光耦——“TLX9188”，用于包括电动汽车在内的汽车设备的信号隔离通信。该产品即日起开始批量出货。
TLX9188的高压光电晶体管提供200V的集电机-发射极额定电压，是东芝现有TLX9185A的2.5倍，也是东芝首款达到该水平的产品[1]。通过指定开关特性（导通时间、关断时间）的最大值，这种新型光耦可用作单向开关。该产品还可用于100V至200V设备的模拟信号反馈电路，有助于降低应用电路成本。
注：
[1] 仅针对车载光耦
应用
汽车设备
- 电池管理系统：电压监测、机械式继电器吸持检测、接地故障检测等
- 模拟信号的反馈等
特性
- 高集电极-发射极击穿电压：V(BR)CEO=200V（最小值）
- 高电流传输比：IC/IF=100%（最小值），GB等级
- 高隔离电压：BVS=3750Vrms（最小值）
- 宽额定工作温度范围：Topr= -40至125°C
- AEC-Q101认证
- IATF 16949认证
主要规格
（除非另有说明，Ta=25°C时） |
|||
器件型号 |
|||
绝对最大额定值 |
输入正向电流IF (mA) |
30 |
|
集电极电流IC (mA) |
50 |
||
工作温度Topr (°C) |
-40~125 |
||
电气 特性 |
集电极-发射极击穿电压 V(BR)CEO最小值(V) |
IC=0.1mA， Ta= -40至125°C时 |
200 |
暗电流ICEO最大值(μA) |
VCE=200V时 |
0.2 |
|
耦合 电气特性 |
电流传输比IC/IF最小值(%) |
IF=5mA，VCE=5V时 GB等级 |
100 |
饱和电流传输比IC/IF(sat) 最小值(%) |
IF=1mA， VCE=0.4V时， GB等级 |
30 |
|
集电极-发射极饱和电压VCE(sat) 最大值(V) |
IC=2.4mA，IF=8mA时 |
0.4 |
|
断态集电极电流IC(off) 最大值(μA) |
VF=0.7V，VCE=200V时 |
10 |
|
开关 特性 |
导通时间tON最大值(μs) |
RL=1.9kΩ，VCC=5V， IF=10mA时 |
100 |
关断时间tOFF最大值(μs) |
500 |
||
隔离 特性 |
关断时间BVS最小值(Vrms) |
3750 |
|
封装 |
名称 |
4引脚SO6 |
|
尺寸典型值(mm) |
3.7×7.0×2.1 |
||
