東芝：当社初の200Ｖ耐圧トランジスター出力車載フォトカプラー発売について

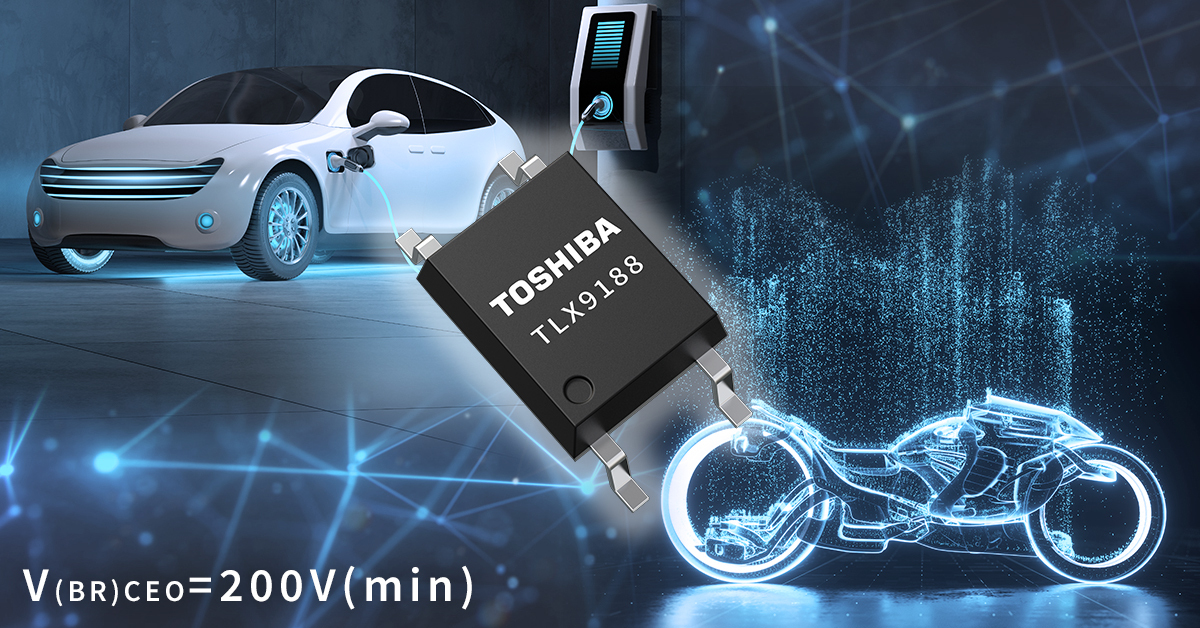

川崎--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、電動モビリティなどに搭載される車載機器向けの絶縁型信号通信用に、高耐圧トランジスター出力の車載フォトカプラー「TLX9188」を製品化し、本日から出荷を開始します。

新製品TLX9188は、内蔵の高耐圧フォトトランジスターにより、当社従来製品TLX9185Aと比べて、2.5倍のコレクター・エミッター間電圧定格200Vを当社初^[注1]で実現しました。これにより、電圧100～200Vを扱う機器内のフィードバック回路に使用可能です。また、スイッチング特性 (ターンオン時間、ターンオフ時間) の最大値を規格化したことで、機器内の単方向スイッチとして使用することが可能で、応用回路の低コスト化に貢献します。

[注1] 車載フォトカプラーにおけるコレクター・エミッター間電圧定格

応用機器
車載機器

• BMS^[注２] (バッテリー電圧監視、メカニカルリレー固着検出、地絡検出など)
• アナログ信号フィードバックなど

[注2] Battery Management System

新製品の主な特長

• 高いコレクター・エミッター間降伏電圧 : V_(BR)CEO=200V (min)
• 高変換効率 : I_C/I_F=100% (min) GBランク
• 高絶縁耐圧 : BV_S=3750Vrms (min)
• 広い範囲の動作温度定格 : T_opr= －40～125°C
• AEC-Q101準拠
• IATF 16949準拠

新製品の主な仕様

(特に指定のない限り、@Ta=25°C)
品番			TLX9188
絶対最大定格	入力順電流 IF (mA)		30
	コレクター電流 IC (mA)		50
	動作温度 Topr (°C)		－40～125
電気的特性	コレクター・エミッター間降伏電圧 V(BR)CEO min (V)	@IC=0.1mA、 Ta= －40～125°C	200
	暗電流 IDARK max (μA)	@VCE=200V	0.2
結合特性	変換効率 IC/IF min (%)	@IF=5mA、VCE=5V、GBランク	100
	変換効率 (飽和) IC/IF(sat) min (%)	@IF=1mA、VCE=0.4V、GBランク	30
	コレクター・エミッター間飽和電圧 VCE(sat) max (V)	@IC=2.4mA、IF=8mA	0.4
	コレクターオフ電流 IC(off) max (μA)	@VF=0.7V、VCE=200V	10
スイッチング 特性	ターンオン時間 tON max (μs)	@RL=1.9kΩ、VCC=5V、IF=10mA	100
	ターンオフ時間 tOFF max (μs)		500
絶縁特性	絶縁耐圧 BVS min (Vrms)		3750
パッケージ	名称		4pin SO6
	サイズ typ. (mm)		3.7×7.0×2.1
在庫検索 ＆ Web少量購入			Buy Online

新製品の詳細については下記ページをご覧ください。
TLX9188

当社のフォトカプラー製品については下記ページをご覧ください。
アイソレーター/ソリッドステートリレー(SSR)

当社の車載用デバイスについては下記ページをご覧ください。
車載用デバイス

オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TLX9188
Buy Online

お客様からの製品に関するお問い合わせ先：
オプトデバイス営業推進部
Tel: [phone]
