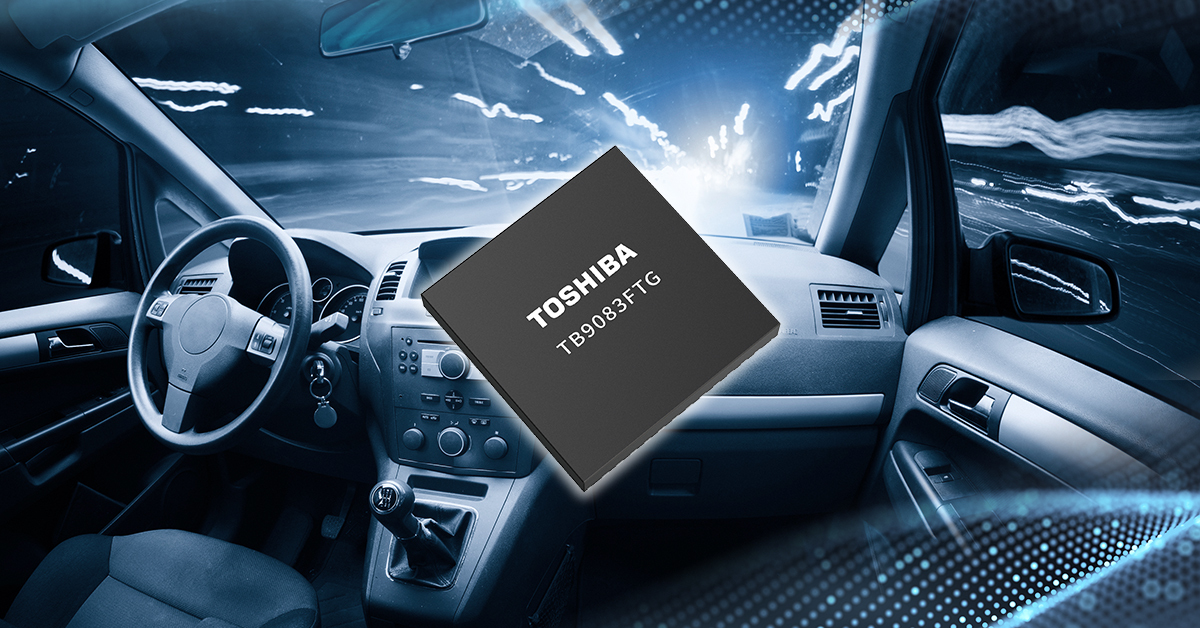

东芝支持功能安全的车载无刷电机预驱IC样品开始出货

东京--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社（Toshiba Electronic Devices & Storage Corporation，简称“东芝”）已开始供应“TB9083FTG”的测试样品，这是一种面向汽车应用的预驱IC，其中包括电动转向助力系统和电气制动器使用的无刷电机。东芝将在2022年1月提供最终样品，并将在2022年12月开始量产。

TB9083FTG是一种三相预驱IC，能够控制和驱动用于驱动三相直流无刷电机的外置N沟道功率MOSFET。该产品支持ASIL-D^[1]功能安全规范^[2]且符合ISO 26262标准第二版的要求，适用于高安全级别的汽车系统。

这种新型IC内置三通道预驱、用于控制和驱动电机与电源的安全继电器。这样可以消除对外部组件的需求，有助于减少部件数量。

TB9083FTG采用P-VQFN48-0707-0.50-005小型封装（典型值7.0mm×7.0mm），具备可焊锡侧翼^[3]结构。由于对冗余设计的需要限制了电子控制单元的占板面积，因此采用这种小型封装有助于减小总贴装面积。

注：
[1] ASIL（汽车安全完整性等级）：ISO 26262功能安全标准中要求最严格的汽车安全等级。
[2] 以尽可能降低系统失效造成的风险为目的的功能安全标准。ISO 26262认证的目的是确认一家公司为汽车应用的电气电子(E/E)系统生产的产品或生产此类产品的工艺流程符合ISO 26262标准的严格规定，同时为第三方提供独立评估潜在供应商能力的手段。
[3] 封装的侧出线形状。

应用

汽车设备
- 电动转向助力系统、电动制动器、各类型的泵机等

特性

- 支持功能安全
- 根据ISO 26262第二版的要求开发
- 安全手册和安全分析报告
- 内置功能冗余、ABIST^[4]和LBIST^[5]
- 带有CRC^[7]校验功能的SPI^[6]接口
- 三相预驱
能够控制并驱动三相功率MOSFET（N沟道x 6个）
PWM斩波频率最高可设置为20KHz
- 用于安全继电器内置三通道预驱
不仅能为电机每相控制／驱动三个继电器。同时也能单通道控制／驱动电机的全部三个继电器及另外两个通道控制／驱动电源继电器。
- 内置用于电机电流检测的放大器
用于放大三相分流电阻上产生的电压
提供六种增益控制。
- 小型封装
小型表面贴装可焊锡侧翼结构，配备E-pad的P-VQFN48-0707-0.50-005封装^[8]

注：
[4] ABIST（模拟内置自测）
[5] LBIST（逻辑内置自测）
[6] SPI（串行外围设备接口）
[7] CRC（循环冗余校验）
[8] E-pad（裸焊盘）：封装背侧的金属框架

主要规格

器件型号		TB9083FTG
支持的电机类型		三相直流无刷电机
主要功能		SPI通信、电流检测放大器 驱动安全继电器的三通道预驱、外部MOSFET VGS钳位功能
自诊断功能		ABIST、LBIST
错误检测		欠压检测，过压检测， 外部MOSFET VGS/VDS检测， 超温检测
工作电压范围		VB = 4.5V至28V VCC = 3.0V至5.5V
外部电源		双电源（VB，VCC）
工作温度		Ta = -40 ℃至150 ℃ Tj = -40 ℃至175 ℃
封装	名称	P-VQFN48-0707-0.50-005
	尺寸典型值(mm)	7.0 × 7.0
可靠性		即将通过AEC-Q100认证
最终样品供应		2022年1月
量产		2022年12月

如需了解相关东芝车载无刷电机驱动IC以及预驱IC的更多信息，请点击以下链接。
车载无刷电机驱动IC

客户垂询：
系统器件营销三部
汽车营销二组
https://toshiba.semicon-storage.com/ap-en/contact.html

* 本新闻稿提及的公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本新闻稿中的产品价格和规格、服务内容和联系方式等信息，在公告之日仍为最新信息，但如有变更，恕不另行通知。
