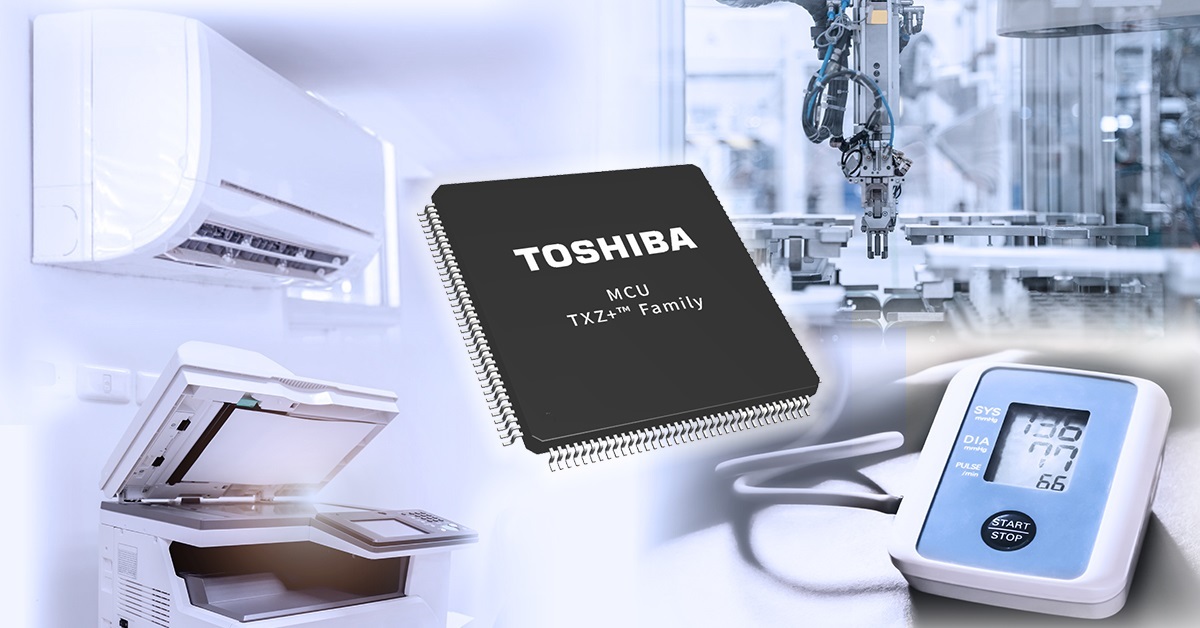

東芝：Arm® Cortex®-M4搭載マイコン「TXZ+TMファミリー アドバンスクラス」の新製品量産開始について

～高速データ処理でOA・産業機器などの低消費電力化に貢献～

東京--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、40nmプロセスを採用したArm^® Cortex^®-M4搭載（FPU機能付き）、新32ビットマイコン製品群「TXZ+ ^TMファミリー アドバンスクラス」の新製品として、高速データ処理に最適なマイコン「M4Gグループ」20製品の量産を開始しました。本グループ製品は、最大周波数200MHzで動作し、最大2MBのフラッシュメモリーと10万回書き込み可能な32KBのデータフラッシュメモリー、さまざまなインターフェースと通信オプションを搭載しました。これによりオフィス機器やFA機器を含めた広範囲な用途向けに適したマイコンを提供します。

新製品は通信機能の強化としてUART、FUART、TSPI、I²Cのほかに、Quad/Octal SPIにも対応したシリアルメモリーインターフェース、オーディオインターフェース(I²S)、外部バスインターフェースを搭載し、3ユニットのDMACとバスマトリックス構造により当社従来製品に比べ通信スループットを大幅に向上させました。
また、さまざまなセンシングに対応するため、AD入力チャネル毎に個別のサンプルホールド時間を設定可能な最大24chの高速・高精度12bit ADコンバーターが使用可能です。

機能安全対策回路として、ROM、RAM、ADC、クロックのチェック機構も実装したほか、サンプルプログラムの提供で家電機能安全（IEC60730）認証取得をサポートします。また、当社既存TXZ^TMファミリーのM4G(1)グループマイコンと高い互換性を維持しつつ、当社既存製品と比べて低消費電力と高機能を実現しました。

サンプル出荷時には、導入検討に必要な製品ドキュメント類、サンプルソフトウェア、評価ボード、各周辺機能の制御インターフェースを持つドライバソフトウェア類も併せて提供します。また、グローバルなArmエコシステムパートナーとも協調し、さまざまなニーズに応える開発環境も提供します。

新製品の主な特長

• 高性能Arm Cortex-M4コア（FPU機能搭載） 最大200MHz動作
• さまざまな通信制御に対応するために豊富な通信機能を搭載
• 豊富な機能安全対策回路

主なアプリケーション

MFP、AV機器、プリンター、FA機器、通信機器、IoT家電など

製品の主な仕様

製品グループ		M4Gグループ
CPUコア		Arm Cortex-M4 ‒ メモリー保護ユニット (MPU) 搭載 ‒ 浮動小数点演算ユニット (FPU) 搭載
最大動作周波数		200MHz
内蔵発振器		10MHz (±1%)
内蔵メモリー	Flash (code)	512KB/1024KB/1536KB/2048KB (書き換え : 10万回)
	Flash (data)	32KB（書き換え : 10万回）
	RAM	192KB/256KB+バックアップRAM 2KB
I/Oポート		91~155
外部割り込み		12~16
外部バスインターフェース		8/16bit (マルチプレクス/セパレートバス)
DMAコントローラー (DMAC)		多機能DMAC 1ユニット、高速DMAC 2ユニット
タイマー機能	T32A	32ビットタイマー : 16本 (16ビットタイマーとして3２本使用可能)
	LTTMR	ロングタームタイマー : 1チャネル
	RTC	リアルタイムクロック : 1チャネル
通信機能	UART	非同期シリアル通信 : 3~6チャネル
	FUART	高精度非同期シリアル通信 : 1~2チャネル
	I^2C	3~5チャネル
	TSPI	シリアルペリフェラルインターフェース : 5~9チャネル
	TSSI	同期シリアルインターフェース : 1~2チャネル
	SMIF	シリアルメモリーインターフェース : 1チャネル
	CEC	1チャネル
アナログ機能	12ビットADコンバーター	16~24チャネル入力
	8ビットDAコンバーター	2チャネル
その他 周辺回路	A-PMD	モーター制御回路 : 1チャネル
	RMC	リモコン受信回路 : 1~2チャネル
	ISD	インターバルセンサー検知回路 : 1~3ユニット
	I^2Sインターフェース	2チャネル
	FIR計算回路	1チャネル
システム機能	WDT	ウオッチドッグタイマー : 1チャネル
	LVD	電圧検知回路 : 1チャネル
	OFD	周波数検知回路 : 1チャネル
オンチップデバッグ機能		Serial Wire / JTAG
電源電圧		2.7～3.6V、単一電源
パッケージ・ピン数		LQFP176 (20mm x 20mm、0.4mm pitch) VFBGA177 (13mm x 13mm、0.8mm pitch) LQFP144 (20mm x 20mm、0.5mm pitch) VFBGA145 (12mm x 12mm、0.8mm pitch)) LQFP100 (14mm x 14mm、0.5mm pitch)
