東芝推出具有更高電源線穩定性的高紋波抑制比、低雜訊LDO穩壓器

東京--(BUSINESS WIRE)--(美國商業資訊)-- (美國商業資訊)--東芝電子元件及儲存裝置株式會社(Toshiba Electronic Devices & Storage Corporation,簡稱「東芝」)推出由32款LDO穩壓器產品組成的「TCR3RM系列」,為智慧手機和穿戴裝置等行動裝置提供更穩定的直流電源。該系列的首批產品於即日起出貨,其他產品也將陸續上市。

新的TCR3RM系列將帶隙電路與低通濾波器(僅允許通過極低頻率)及低雜訊高速運算放大器相結合,旨在實現業界領先的[1]高紋波抑制比[2]和低輸出雜訊電壓。

該系列32款產品提供的最大輸出電流為300mA,輸出電壓在0.9V至4.5V之間。客戶可根據實際應用選擇輸出電壓。

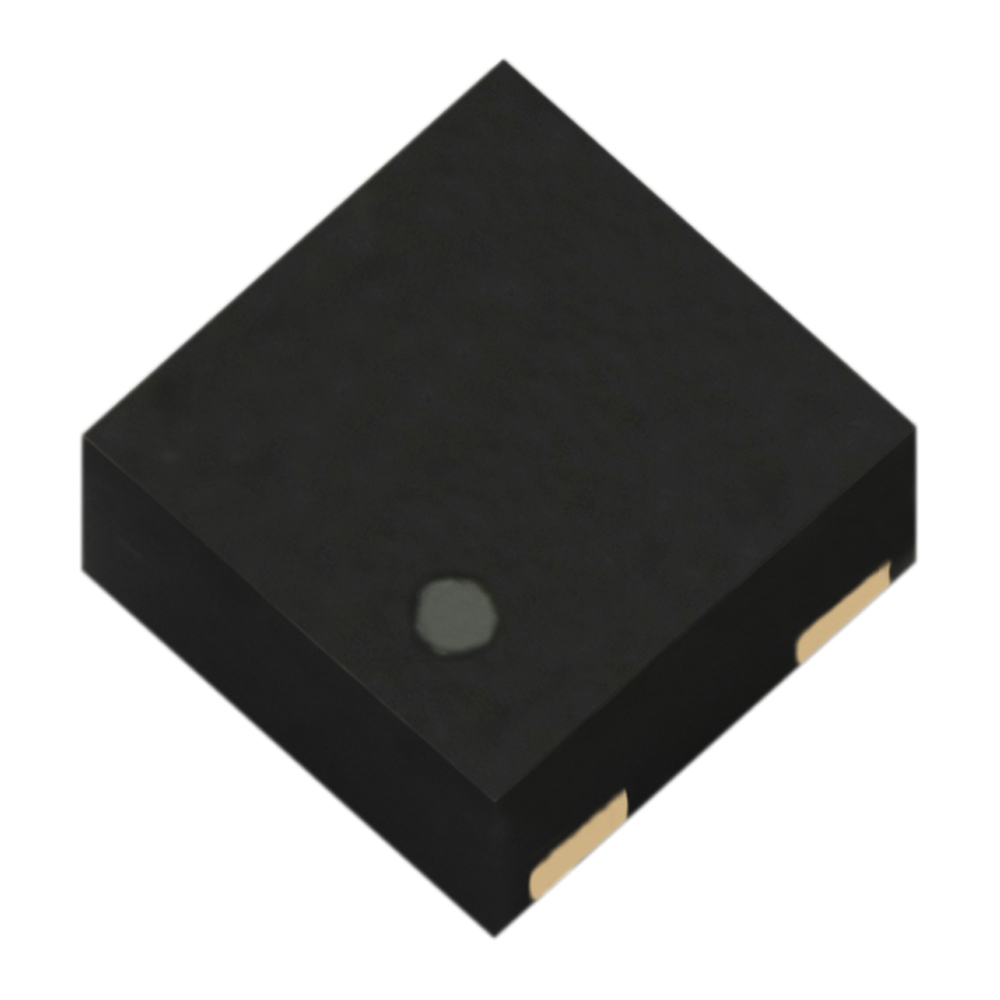

該系列產品採用尺寸僅為1mm x 1mm的緊湊型DFN4C封裝,適合相機和音訊應用,以及智慧手機和穿戴裝置等需要高密度黏著的行動裝置的電源線射頻電路。

在普通的LDO穩壓器中,當輸入電壓雜訊頻率超過1kHz時,頻率每升高10倍,紋波抑制比大約降低20dB。當雜訊頻率超過100kHz時,頻率每升高10倍,紋波抑制比則大約降低40dB。因此,LDO穩壓器可能不足以消除DC-DC轉換器電路或類似電路中產生的頻率超過100kHz的雜訊。

新產品提供優異的紋波抑制比和輸出雜訊電壓特性,即使雜訊頻率達到或超過100kHz亦是如此。這有助於穩定電源電壓,並提供較高的輸出電壓精度。

應用場景

行動裝置

  • 智慧手機
  • 穿戴裝置
  • 音訊系統
  • 射頻電路等

特性

  • 高紋波抑制比:
    R.R.=100dB(典型值),f=1kHz,VOUT=2.8V時
    R.R.=68dB(典型值),f=100kHz,VOUT=2.8V時
  • 低輸出雜訊電壓:VNO=5μVrms(典型值),10Hz≤f≤100kHz時
  • 低靜態電流:IB(ON)=7μA(典型值),IOUT=0mA時
  • 纖薄的緊湊型DFN4C封裝:1.0mm×1.0mm,厚度=0.38mm(典型值)

主要規格

元件型號

TCR3RMxxA[3]

封裝

名稱

DFN4C

尺寸典型值(mm)

Ta=25°C時

1.0×1.0,厚度=0.38

工作

範圍

(Ta= -40至85°C時)

輸出電流IOUT (mA)

300

輸出電壓VOUT (V)

0.9至4.5

輸入電壓VIN (V)

1.8至5.5

電氣

特性

(除非另有說明,

Tj=25°C時)

輸出電壓

VOUT最小值/最大值 (mV)

VOUT<1.8V,Tj= -40 至85°C時

-36/36

輸出電壓

VOUT最小值/最大值 (%)

VOUT≥1.8V,Tj= -40至85°C時

-2/2

靜態電流

IB(ON)典型值(μA)

IOUT=0mA[4]

7

紋波抑制比

R.R.典型值(dB)

f=1kHz,Ta=25°C時

100

f=10kHz,Ta=25°C時

93

f=100kHz,Ta=25°C時

68

f=1MHz,Ta=25°C時

68

f=2MHz,Ta=25°C時

67

輸出雜訊電壓

VNO典型值(μVrms)

IOUT=10mA,Ta=25°C時

5

下降電壓

VDO典型值(mV)

VOUT=2.8V,IOUT=300mA時

130

負載瞬態回應

⊿VOUT典型值(mV)

IOUT=1mA→300mA時

-30

IOUT=300mA→1mA時

30

輸出電壓擺率

VOUTSR典型值(mV/μs)

VOUT=2.8V時

4

庫存查詢與供貨

線上購買

注釋:
[1] 最大輸出電流為300mA的LDO穩壓器,東芝調查,截至2020年10月28日。
[2] 紋波抑制比(R.R. : Ripple rejection Ratio)與標明在其他製造商產品上的電源抑制比(PSRR: Power Supply Rejection Ratio)相同。
[3] 32款產品。該數字說明輸出電壓達到「xx」。
[4] 控制下拉電流(ICT)除外。

如需瞭解有關新產品的更多資訊,請按以下連結:
TCR3RM系列
https://toshiba.semicon-storage.com/list/index.php?f%5B%5D=9%7CTCR3RM&p=&h=&sort=3,asc&code=param_610&region=apc&lang=en&cc=&scroll_x=0&scroll_y=0

如需瞭解有關東芝的LDO穩壓器的更多資訊,請按以下連結:
低壓差穩壓器(LDO穩壓器)
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/power-management-ics/low-dropout-regulators-ldo-regulators.html

如需查看線上經銷商的新產品供應情況,請造訪:
TCR3RMxxA
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TCR3RM.html

客戶詢問
小型信號元件銷售與行銷部
電話:+81-3-3457-3411
https://toshiba.semicon-storage.com/ap-en/contact.html

*公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
*本新聞稿中的資訊,包括產品價格和規格、服務內容以及聯絡資訊僅反映截至本新聞稿發布之日的情況,如有變動,恕不另行通知。

關於東芝電子元件及儲存裝置株式會社

東芝電子元件及儲存裝置株式會社集新公司的活力與集團的經驗智慧於一身。自2017年7月成為一家獨立公司以來,公司已躋身領先的通用設備公司之列,並為客戶和商業合作夥伴提供卓越的離散半導體、系統LSI和HDD解決方案。

公司遍布全球的2.4萬名員工同心同德,竭力實現公司產品價值的最大化,同時重視與客戶的密切合作,促進價值和新市場的共同創造。公司期待在目前超過7500億日圓(68億美元)的年度銷售額基礎上再接再厲,為全球人類創造更加美好的未來。
有關東芝電子元件及儲存裝置株式會社的更多詳情,請造訪:https://toshiba.semicon-storage.com/ap-en/top.html

免責聲明:本公告之原文版本乃官方授權版本。譯文僅供方便瞭解之用,煩請參照原文,原文版本乃唯一具法律效力之版本。
