东芝推出具有更高电源线稳定性的高纹波抑制比、低噪声LDO稳压器

东京--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社（Toshiba Electronic Devices & Storage Corporation，简称“东芝”）推出由32款LDO稳压器产品组成的“TCR3RM系列”，为智能手机和可穿戴设备等移动设备提供更稳定的直流电源。该系列的首批产品于即日起出货，其他产品也将陆续上市。

新的TCR3RM系列将带隙电路与低通滤波器（仅允许通过极低频率）及低噪声高速运算放大器相结合，旨在实现业界领先的^[1]高纹波抑制比^[2]和低输出噪声电压。

该系列32款产品提供的最大输出电流为300mA，输出电压在0.9V至4.5V之间。客户可根据实际应用选择输出电压。

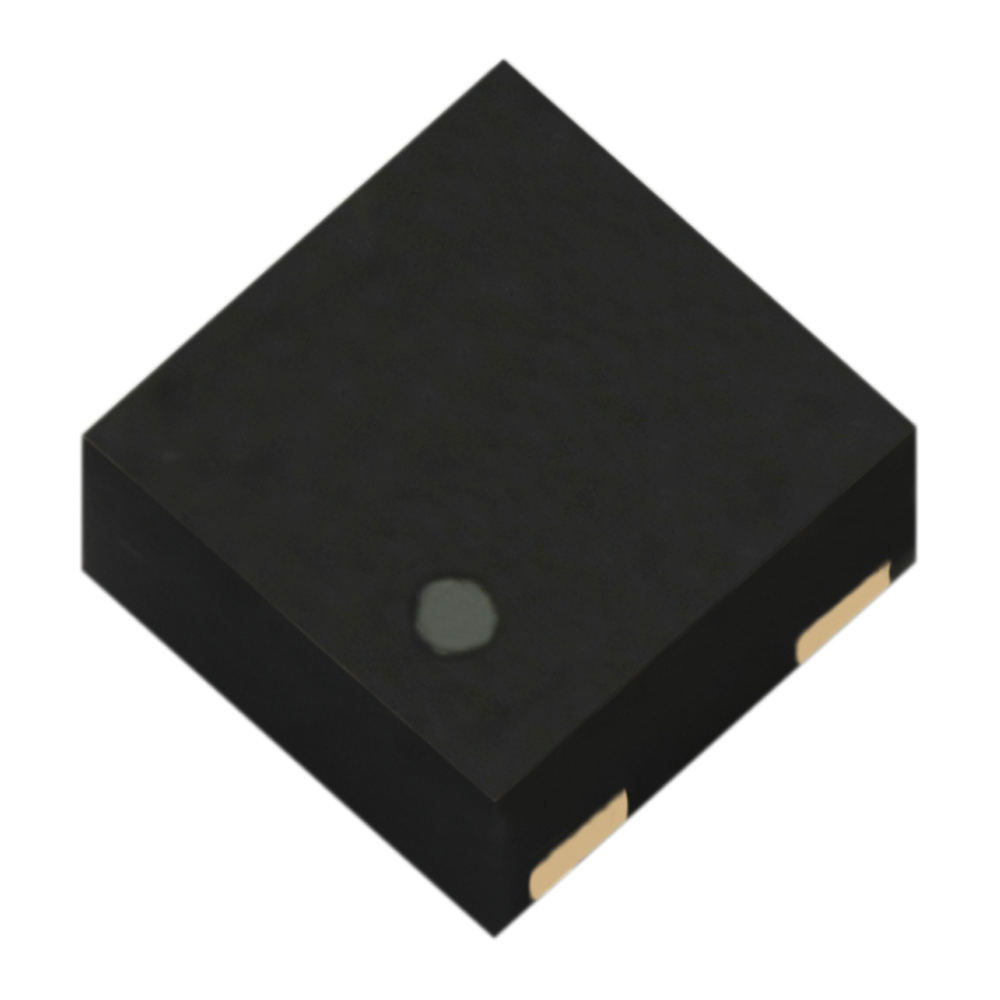

该系列产品采用尺寸仅为1mm x 1mm的紧凑型DFN4C封装，适合摄像头和音频应用，以及智能手机和可穿戴设备等需要高密度贴装的移动设备的电源线射频电路。

在普通的LDO稳压器中，当输入电压噪声频率超过1kHz时，频率每升高10倍，纹波抑制比大约降低20dB。当噪声频率超过100kHz时，频率每升高10倍，纹波抑制比则大约降低40dB。因此，LDO稳压器可能不足以消除DC-DC转换器电路或类似电路中产生的频率超过100kHz的噪声。

新产品提供优异的纹波抑制比和输出噪声电压特性，即使噪声频率达到或超过100kHz亦是如此。这有助于稳定电源电压，并提供较高的输出电压精度。

应用场景

移动设备

• 智能手机
• 可穿戴设备
• 音频系统
• 射频电路等

特性

• 高纹波抑制比：
  R.R.=100dB（典型值），f=1kHz，V_OUT=2.8V时
  R.R.=68dB（典型值），f=100kHz，V_OUT=2.8V时
• 低输出噪声电压：V_NO=5μVrms（典型值），10Hz≤f≤100kHz时
• 低静态电流：I_B(ON)=7μA（典型值），I_OUT=0mA时
• 纤薄的紧凑型DFN4C封装：1.0mm×1.0mm，厚度=0.38mm（典型值）

主要规格

器件型号			TCR3RMxxA^[3]
封装	名称		DFN4C
	尺寸典型值(mm)	Ta=25°C时	1.0×1.0，厚度=0.38
工作 范围 （Ta= －40至85°C时）	输出电流IOUT (mA)		300
	输出电压VOUT (V)		0.9至4.5
	输入电压VIN (V)		1.8至5.5
电气 特性 （除非另有说明， Tj=25°C时）	输出电压 VOUT最小值/最大值 (mV)	VOUT＜1.8V，Tj= －40 至85°C时	－36/36
	输出电压 VOUT最小值/最大值 (%)	VOUT≥1.8V，Tj= －40至85°C时	－2/2
	静态电流 IB(ON)典型值(μA)	IOUT=0mA^[4]时	7
	纹波抑制比 R.R.典型值(dB)	f=1kHz，Ta=25°C时	100
		f=10kHz，Ta=25°C时	93
		f=100kHz，Ta=25°C时	68
		f=1MHz，Ta=25°C时	68
		f=2MHz，Ta=25°C时	67
	输出噪声电压 VNO典型值(μVrms)	IOUT=10mA，Ta=25°C时	5
	下降电压 VDO典型值(mV)	VOUT=2.8V，IOUT=300mA时	130
	负载瞬态响应 ⊿VOUT典型值(mV)	IOUT=1mA→300mA时	－30
		IOUT=300mA→1mA时	30
	输出电压摆率 VOUTSR典型值(mV/μs)	VOUT=2.8V时	4
库存查询与供货			在线购买

注释：
[1] 最大输出电流为300mA的LDO稳压器，东芝调研，截至2020年10月28日。
[2] 纹波抑制比(R.R. : Ripple rejection Ratio)与标明在其他制造商的产品上的电源抑制比(PSRR: Power Supply Rejection Ratio)相同。
[3] 32款产品。该数字说明输出电压达到"xx"。
[4] 控制下拉电流(I_CT)除外。

如需了解有关新产品的更多信息，请点击以下链接：
TCR3RM系列
https://toshiba.semicon-storage.com/list/index.php?f%5B%5D=9%7CTCR3RM&p=&h=&sort=3,asc&code=param_610&region=apc&lang=en&cc=&scroll_x=0&scroll_y=0

如需了解有关东芝的LDO稳压器的更多信息，请点击以下链接：
低压差稳压器（LDO稳压器）
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/power-management-ics/low-dropout-regulators-ldo-regulators.html

如需查看在线经销商的新产品供应情况，请访问：
TCR3RMxxA
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TCR3RM.html

客户垂询
小型信号器件销售与营销部
电话：[phone]
https://toshiba.semicon-storage.com/ap-en/contact.html

*公司名称、产品名称和服务名称可能是其各自公司的商标。
*本新闻稿中的信息，包括产品价格和规格、服务内容以及联系信息仅反映截至本新闻稿发布之日的情况，如有变动，恕不另行通知。
