Power Integrations 的 1700 V 切換開關 IC 為 800 V 純電動車提供可靠性和節省空間的優勢

InnoSwitch™3-AQ 返馳式 IC 的效能在採用寬沿面距離封裝的全新參考設計中展現

德國紐倫堡--(BUSINESS WIRE)--(美國商業資訊)-- PCIM 2025 – Power Integrations (NASDAQ：POWI) 這家節能功率轉換之高壓積體電路領域的領導廠商今日宣布推出五款採用該公司 1700 V InnoSwitch™3-AQ 返馳式切換開關 IC 的全新參考設計，專門針對 800 V 汽車應用。這些設計涵蓋從 16 W 到 120 W 的功率等級，運用繞線變壓器和薄型平面變壓器，並以汽車應用為目標，例如 DC-DC 匯流排轉換、變頻器緊急電源、電池管理和輔助系統電源。這五款設計採用了 Power Integrations 的新型寬沿面距離 InSOP™-28G 封裝，該封裝在一次側支援 1000 VDC，同時在 2 級污染程度環境中提供接腳之間的適當沿面距離和間隙。

Power Integrations 產品行銷工程師 Mike Stroka 表示：「新型 InSOP™-28G 封裝具有 5.1 mm 的寬汲源極間的接腳安規距離，滿足了高壓應用中對增強安全性和可靠性的關鍵需求。」「它提供足夠的絕緣，無需使用保形塗層，進而節省了製造程序步驟和相關的認證工作。InnoSwitch3-AQ IC 採用 1700 V 碳化矽 (SiC) 切換開關，是 800 V 汽車的理想解決方案，可簡化製造流程，同時提高整體系統效能和可靠性。」

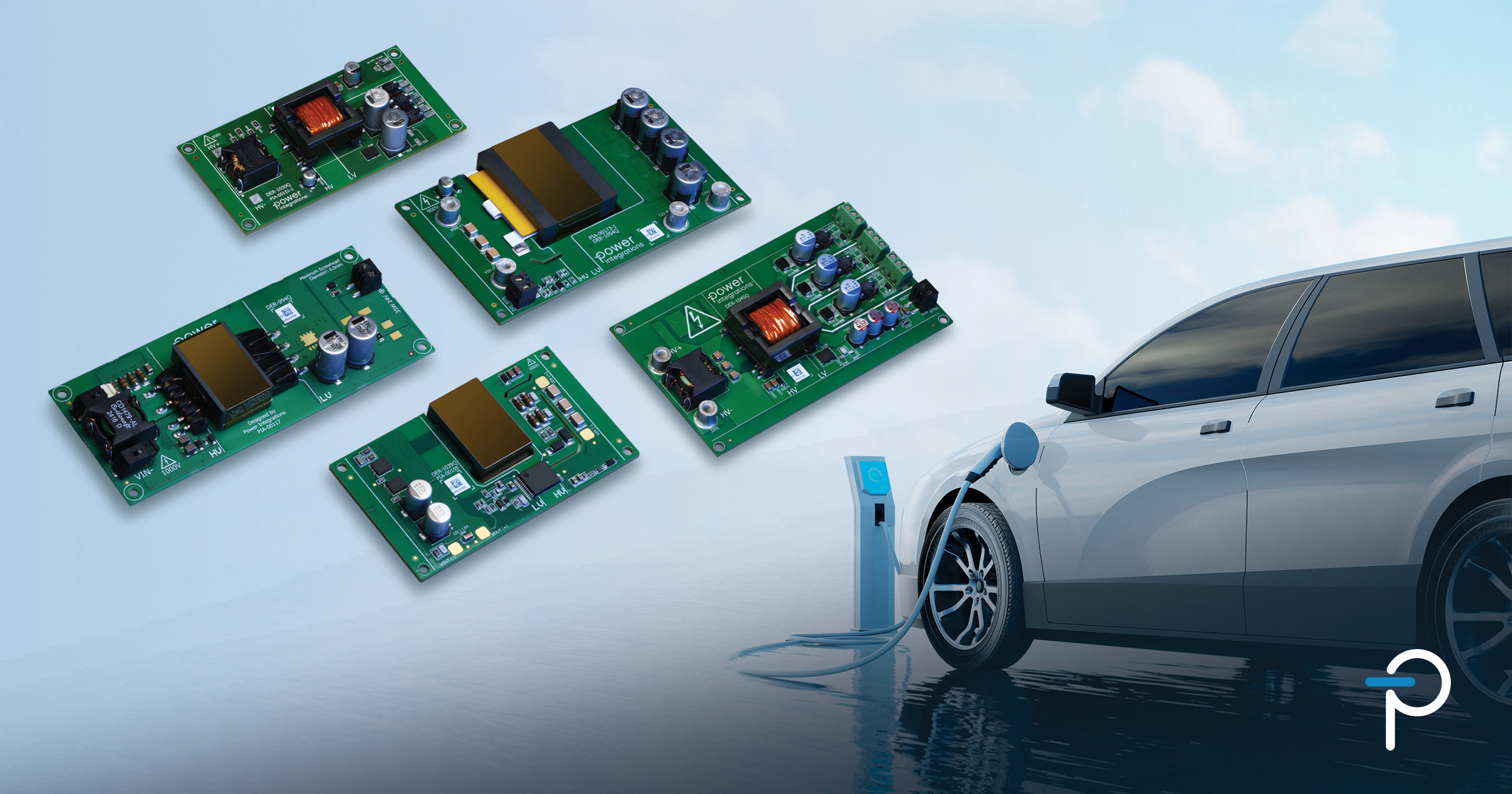

以下參考設計均可從 www.power.com 取得，它們都是採用 1700 V 額定 CV/CC InnoSwitch3-AQ 切換開關 IC 的隔離返馳式轉換器。三款參考設計套裝 (RDK) 和兩款設計範例 (DER) 分別是：

• RDK-994Q — 35 W 超薄型牽引變頻器閘極驅動或緊急電源供應器，輸入電壓為 40-1000 VDC，輸出電壓為 24 V；
• RDK-1039Q — 配備平面變壓器的18 W 電源供應器，用於牽引逆變器閘極驅動器或緊急電源供應器；
• RDK-1054Q — 配備平面變壓器的 120 W 電源供應器，旨在縮小或消除笨重的 12 V 電池；
• DER-1030Q — 20 W 四輸出電源供應器 — 一個輸出為 24.75 V 的緊急電源供應器 (EPS) 和三個輸出為 25.5 V 的閘極驅動電源供應器；
• DER-1045Q — 16 W 四輸出電源供應器 — 一個 14 V EPS 輸出和三個閘極驅動輸出，並具有 +18 V / -5 V 電源軌分離。

Power Integrations 額定電壓為 1700 V、採用碳化矽 SiC 的 CV/CC InnoSwitch3-AQ 切換開關電源 IC 可提供高達 120 瓦的輸出功率。高度整合的 IC 可將電源供應器物料清單 (BOM) 數量減少多達 50%，進而節省空間、提高系統可靠性並減輕零件採購挑戰。裝置啟動時汲極接腳上的電壓僅為 30 伏特，無需外部電路，這通常是功能安全性的關鍵要求。其他保護功能包括輸入欠壓、輸出過壓和過電流限制。無負載時功耗小於 15 mW。該 IC 還採用了同步整流和谷值切換、不連續/連續導通模式 (DCM/CCM) 返馳式控制器，可提供超過 91% 的效率。

可用性和資源

全新 1700 V 額定電壓 InnoSwitch3-AQ 切換開關電源 IC 的起步價為每件 6 美元，每次訂購數量為 10,000 件。每套參考配套設計的價格範圍為 50 至 100 美元。設計工程師可以在pages.power.com/rev-up 上提交圖面，有機會贏得其中一種參考配套設計。如需更多資訊，請聯絡 Power Integrations 業務人員或公司授權的全球經銷商之一：DigiKey、Newark、Mouser 和 RS Components，或瀏覽 power.com。

關於 Power Integrations

Power Integrations, Inc. 是高壓功率轉換專用半導體技術的領導創新廠商。該公司的產品在綠色能源生態系統中起著關鍵作用，不僅能夠利用可再生能源發電，還能在從毫瓦到兆瓦等各種應用中實現高效的功率傳輸及消耗。如需詳細資訊，請參考 www.power.com。

Power Integrations、Power Integrations 標誌、InnoSwitch、PowiGaN 和 FluxLink 為 Power Integrations, Inc. 的商標、服務標記或註冊商標。所有其他商標為其個別所有者之財產。
