东芝发布面向工业设备的SiC MOSFET栅极驱动光耦,提供更好的安全功能

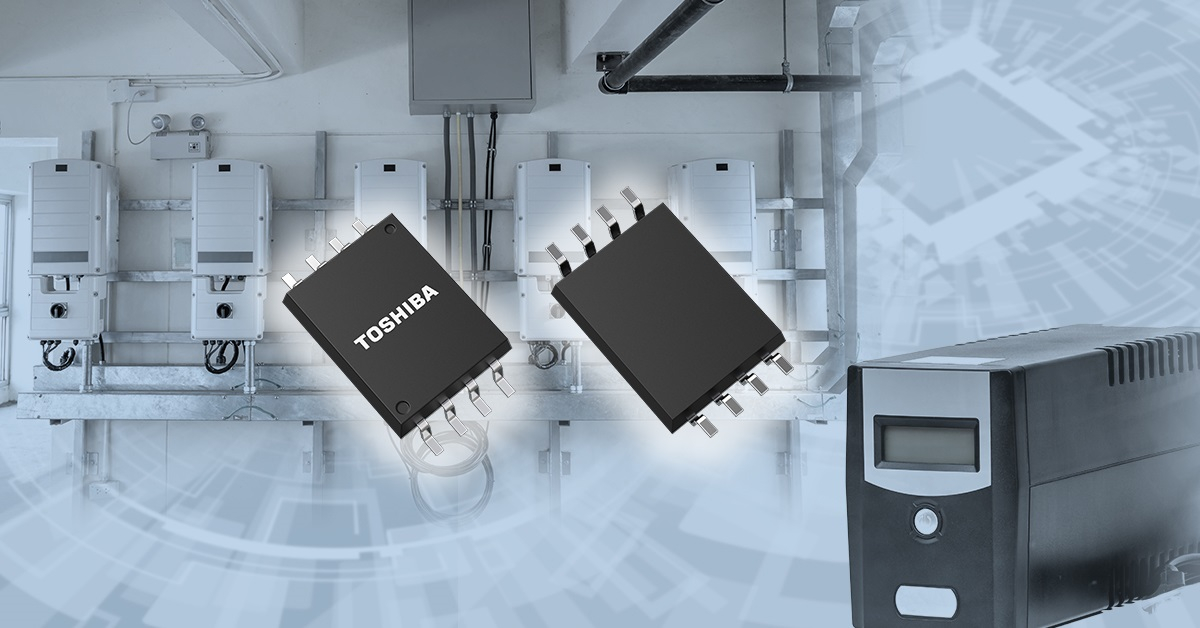

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation(东芝电子元件和存储株式会社,简称“东芝”)推出了具有+6.8A/-4.8A输出的栅极驱动光耦“TLP5814H”,采用SO8L小尺寸封装,集成了有源米勒钳位功能,可用于驱动碳化硅(SiC)MOSFET。该产品即日起开始批量发货。

在逆变器等以串行方式使用MOSFET或IGBT的电路中,米勒电流[1]可能会在下桥臂[2]关断时生成栅极电压,从而导致上下桥臂短路[3]等故障。为预防这种现象,一种常用的保护功能是在栅极关断时对其施加一个负电压。

与硅(Si)MOSFET相比,SiC MOSFET通常电压更高、导通电阻更低,开关速度更快,某些情况下无法在栅极和源极之间施加足够的负电压。对于这种情况,可使用有源米勒钳位将米勒电流引入大地,从而在防止短路的同时,无需施加负电压。不过,一些节省成本的设计可以降低在IGBT关断时将施加到栅极的负电压大小。对于此类情况,可考虑使用内置有源米勒钳位的栅极驱动。

这款新产品内置了有源米勒钳位电路,因此无需额外为负电压提供电源,也需外部有源米勒钳位电路。这不仅为整个系统提供了安全功能,同时也减少了外部电路的数量,从而有利于系统的小巧化。该有源米勒钳位电路的导通电阻为0.69Ω(典型值),钳位额定灌电流峰值为6.8 A,非常适合作为SiC MOSFET的栅极驱动,因为后者对栅极电压波动极为敏感。

TLP5814H通过增强输入端红外发射二极管的光学输出,并通过优化光电检测器件(光电二极管阵列)提高光耦效率,从而达到-40至125°C的额定工作温度。因此该产品非常适合有严格热管理要求的工业设备,例如光伏(PV)逆变器和不间断电源(UPS)等。其传输延迟时间和传输延迟偏斜都在额定工作温度范围内。该产品采用5.85 × 10 × 2.1mm(典型值)的SO8L小尺寸封装,有助于提高系统电路板的组件布局灵活性。此外,由于爬电距离低至8.0mm,因此可用于需要高绝缘性能的应用领域。

东芝将不断开发有利于增强工业设备安全功能的光耦产品。

注:
[1] 米勒电流:在MOSFET漏极和栅极之间或在IGBT集电极和栅极之间的电容上施加高dv/dt电压时生成的电流。
[2] 下桥臂是指从使用功率器件的电路负载中抽取电流的组件,例如串行连接到负电压(接地)的逆变器。上桥臂是指从电源向负载提供电流的组件。
[3] 上下桥臂短路:由于噪声导致的故障或开关过程中米勒电流导致的功率器件故障,致使上下功率器件同时导通的现象。

应用

工业设备

  • 光伏逆变器、不间断电源、交流伺服驱动等

适合TLP5814H的器件

SiC MOSFET

额定电压超过300V的高压Si MOSFET

IGBT

优秀

良好

适用

特点

  • 内置有源米勒钳位功能
  • 峰值额定输出电流:IOP= +6.8A/-4.8A
  • 高额定工作温度:Topr(最大值)=125°C

主要规格

(除特别注明者外,Ta=-40至125°C)

器件型号

TLP5814H

有源米勒钳位功能

内置

封装

名称

SO8L

尺寸(mm)

典型值

5.85×10×2.1

绝对

最大

额定值

工作温度Topr(°C)

-40至125

峰值输出电流IOPL/IOPH(A)

+6.8/-4.8

峰值钳位灌电流ICLAMP(A)

+6.8

建议

工作

条件

电源电压VCC(V)

13至23

输入导通电流IF(ON)(mA)

4.5至10

电气

特性

高电平电源电流ICCH(mA)

VCC–VEE=23V

最大值

5.0

低电平电源电流 ICCL(mA)

最大值

5.0

临界输入电流(L/H) IFLH (mA)

最大值

3.0

UVLO临界电压VUVLO+(V)

最大值

13.2

开关

特性

传输延迟时间(L/H) tpLH(ns)

VCC=23V

最大值

150

传输延迟时间(H/L) tpHL(ns)

VCC=23V

最大值

130

共模瞬态抑制CMH、CML(kV/μs)

Ta=25°C

最小值

±70

隔离

特性

隔离电压BVS(Vrms)

Ta=25°C

最小值

5000

样品检查和供应

在线购买

请点击以下链接,了解有关此新产品的更多信息。
TLP5814H

请点击下面的链接,了解有关东芝隔离器/固态继电器的更多信息。
隔离器/固态继电器

要了解线上经销商的新产品供应情况,请访问:
TLP5814H
在线购买

*公司名称、产品名称和服务名称可能是相关公司的商标。
*本文件中的信息(包括产品价格和规格、服务内容和联系信息等)在发布之日有效,可能随时变更,恕不提前通知。
