東芝：AEC-Q100に準拠した車載用スタンダードデジタルアイソレーターの発売について

～高コモンモード過渡耐性による安定動作と、高速データ通信を実現～

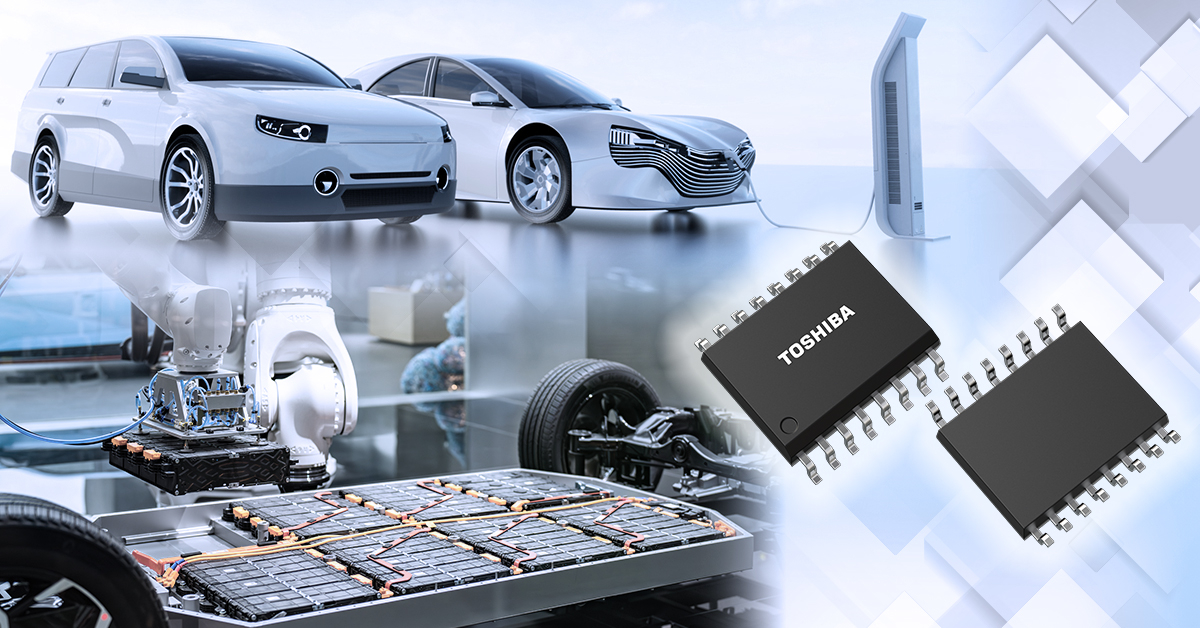

川崎--(BUSINESS WIRE)--（ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、当社初の車載用スタンダードデジタルアイソレーターとして、100kV/μs (typ.)^[注1]の高いコモンモード過渡耐性 (高CMTI) による安定動作と、50Mbps (max)^[注2]の高速データ通信を実現した、ハイスピード４チャネル車載用スタンダードデジタルアイソレーター「DCM34xx01シリーズ」10品種を製品化しました。新製品は、自動車用電子部品の信頼性を確保するための品質規格AEC-Q100に準拠しています。本日から出荷を開始します。

ハイブリッド車 (HEV) と電気自動車 (EV) のオンボードチャージャー (OBC) やバッテリーマネジメントシステム (BMS) などでは安全性と信頼性を確保するために、絶縁を担保しノイズの伝搬を防ぐアイソレーションデバイスは欠かせません。これらのアイソレーションデバイスに要求される、多チャネルの高速通信、高CMTI要求へのソリューションとして、車載用スタンダードデジタルアイソレーターは適しています。
新製品は当社独自の磁気結合型絶縁伝搬方式^[注３]を採用することで、高CMTI 100kV/μs (typ.) を実現しました。これにより、絶縁信号伝送における入出力間の電気的ノイズに対する耐性が強く、安定した制御信号伝送ができ、機器の安定動作に貢献します。
また、低パルス幅歪0.8ns (typ.)^[注2]、50Ｍbps (max) のデータ伝送速度を実現しました。SPI通信を搭載したI/Oインターフェースなどの多チャネルの高速通信用途に適しています。

当社はすでに産業用機器向けスタンダードデジタルアイソレーターを量産化しており、このたび、これに加え車載用機器向けのラインアップを展開しました。今後、車載と産業用機器向けに、チャネル数とパッケージの展開を進めていきます。フォトカプラーとともに車載用機器で必要とされるデータ伝送の確実性とリアルタイム性をささえる高品質な絶縁デバイスを提供します。

[注1] 測定条件：V_DD1=V_DD2=4.5～5.5V、V_CM=1500V、T_opr=-40～125°C
[注2] 測定条件：V_DD1=V_DD2=4.5～5.5V、T_opr=-40～125°C
[注3] 東芝レビュー78巻1号(2023年1月) 「カーボンニュートラル実現に貢献する高ノイズ耐性のデジタルアイソレーター」にて発表した当社独自技術
(PDF) https://www.global.toshiba/content/dam/toshiba/jp/technology/corporate/review/2023/01/a09.pdf

応用機器

車載用機器

• バッテリーマネジメントシステム (BMS)
• オンボードチャージャー (OBC)
• インバーター制御

新製品の主な特長

• 高コモンモード過渡耐性：CMTI＝100kV/μs (typ.) ^[注1]
• 高速データ伝送速度： t_bps =50Mbps (max) ^[注2]
• 低パルス幅歪：PWD=0.8ns (typ.)
• 4チャネル対応(各製品の詳細は主な仕様をご覧ください）：順方向4チャネル、逆方向0チャネル; 順方向３チャネル、逆方向1チャネル; 順方向2チャネル、逆方向2チャネル

新製品の主な仕様

(特に指定のない限り、Topr=-40～125°C)
品番				DCM341L01	DCM341H01			DCM341A01	DCM341B01
チャネル数 (順方向：逆方向)				４ （3：1）
デフォルト出力ロジック				Low	High			Low	High
入出力制御				出力Enable制御				入力Disable制御
パッケージ				SOIC16-W
絶対 最大 定格	動作温度　Topr (°C)			-40～125
	保存温度　Tstg (°C)			-65～150
	絶縁耐圧 BVS (Vrms)	t=1min、 Ta＝25°C	Min	5000
電気的 特性	コモンモード過渡耐性 CMTI (kV/μs)	VDD1=VDD2= 4.5～5.5V、VCM=1500V	Typ.	100
	データ転送速度 ｔbps (Mbps)	VDD1=VDD2= 4.5～5.5V	Max	50
	パルス幅歪 PWD (ns)		Typ.	0.8
	伝搬遅延 tPHL、tPLH (ns)			10.9
在庫検索 ＆ Web少量購入				Buy Online		Buy Online	Buy Online		Buy Online



(特に指定のない限り、Topr=-40～125°C)
品番				DCM340C01	DCM340D01			DCM340L01	DCM340H01
チャネル数 (順方向：逆方向)				４ （4：0）
デフォルト出力ロジック				Low	High			Low	High
入出力制御				None				出力Enable制御
パッケージ				SOIC16-W
絶対 最大 定格	動作温度　Topr (°C)			-40～125
	保存温度　Tstg (°C)			-65～150
	絶縁耐圧 BVS (Vrms)	t=1min、 Ta＝25°C	Min	5000
電気的 特性	コモンモード過渡耐性 CMTI (kV/μs)	VDD1=VDD2= 4.5～5.5V、VCM=1500V	Typ.	100
	データ転送速度 ｔbps (Mbps)	VDD1=VDD2= 4.5～5.5V	Max	50
	パルス幅歪 PWD (ns)		Typ.	0.8
	伝搬遅延 tPHL、tPLH (ns)			10.9
在庫検索 ＆ Web少量購入				Buy Online		Buy Online	Buy Online			Buy Online



(特に指定のない限り、Topr=-40～125°C)
品番				DCM342L01		DCM342H01
チャネル数 (順方向：逆方向)				４ （2：2）
デフォルト出力ロジック				Low		High
入出力制御				出力Enable制御
パッケージ				SOIC16-W
絶対 最大 定格	動作温度　Topr (°C)			-40～125
	保存温度　Tstg (°C)			-65～150
	絶縁耐圧 BVS (Vrms)	t=1min、 Ta＝25°C	Min	5000
電気的 特性	コモンモード過渡耐性 CMTI (kV/μs)	VDD1=VDD2= 4.5～5.5V、VCM=1500V	Typ.	100
	データ転送速度 ｔbps (Mbps)	VDD1=VDD2= 4.5～5.5V	Max	50
	パルス幅歪 PWD (ns)		Typ.	0.8
	伝搬遅延 tPHL、tPLH (ns)			10.9
在庫検索 ＆ Web少量購入				Buy Online	Buy Online
