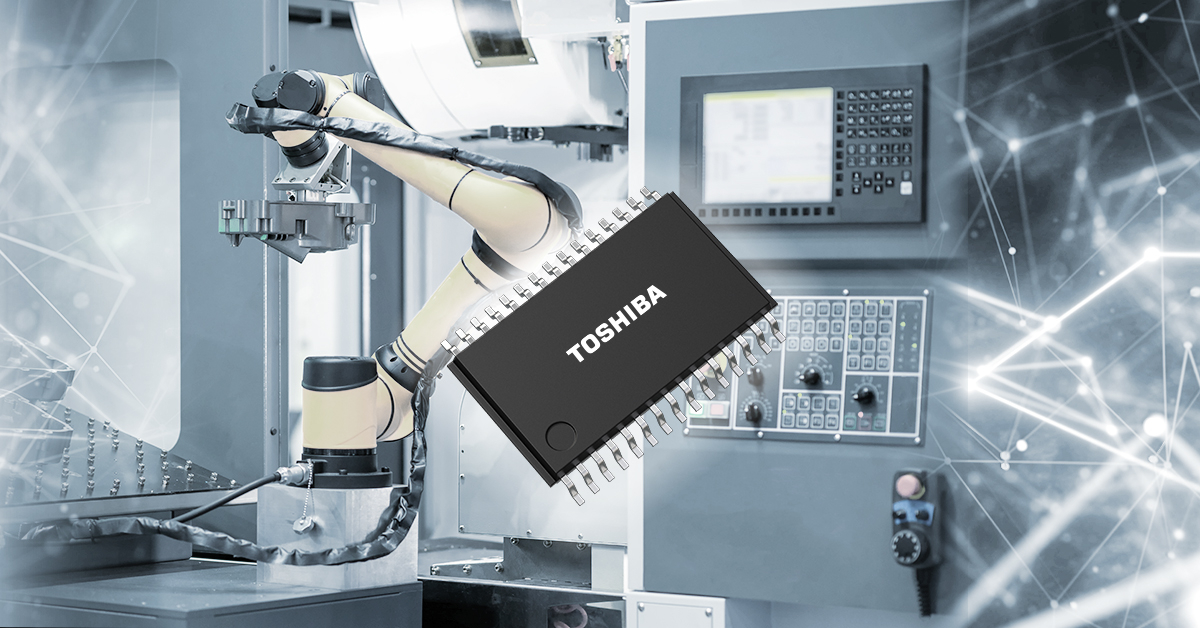

东芝推出有助于减小贴装面积的智能功率器件

- 小型高边和低边开关（8通道） -

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社（下称“东芝”）宣布推出两款智能功率器件——TPD2015FN高边开关（8通道）和TPD2017FN低边开关（8通道），用于控制电机、螺线管、灯具和工业设备可编程逻辑控制器等应用中使用的其他器件的感性负载驱动。两款产品从今天开始出货。

新产品使用东芝的模拟器件整合工艺(BiCD)^[1]，可实现0.4Ω（典型值）的输出级导通电阻，比东芝现有产品^[2]低50%以上。TPD2015FN和TPD2017FN均采用SSOP30封装^[3]，其贴装面积约为现有产品^[2]所采用SSOP24^[4]封装的71%，高度为SSOP24封装的80%，引脚间距缩小到0.65mm。这些改进有利于缩小设备尺寸。

新产品的最高工作温度为110℃，高于现有产品^[2]的85℃，支持工作温度更高的应用。此外，两款新产品均内置过流保护和过热保护电路，有助于提高设备的可靠性。

注：
[1] 双极CMOS DMOS
[2] 东芝现有产品：TPD2005F和TPD2007F
[3] SSOP30封装：9.7 × 7.6 × 1.2mm（典型值）
[4] SSOP24封装：13.0 × 8.0 × 1.5mm（典型值）

应用

• 工业可编程逻辑控制器
• 数控机床
• 逆变器/伺服器
• IO-Link控制设备

特性

• 内置N沟道MOSFET（8通道）和控制电路的单片功率IC
  （高边开关TPD2015FN具有内置电荷泵。）
• 采用小型SSOP30封装，贴装面积约为SSOP24封装的71%
• 内置保护功能（过热、过流）
• 高工作温度：T_opr（最大值）=110°C
• 低导通电阻：R_DS(ON)＝0.4Ω（典型值）@V_IN＝5V，T_j＝25℃，I_OUT＝0.5A

主要规格

（除非另有说明，Ta=25°C）
器件型号			TPD2015FN	TPD2017FN
封装			SSOP30
绝对最大额定值	电源电压VDD (V)		-0.3至40.0	-0.3至6.0
	输入电压VIN (V)		-0.3至6.0
	VDDx - OUTx耐压VDSS (V)		50.0	–
	输出耐压VOUT (V)		–	50.0
	输出电流IOUT (A)		内部限制
	功率耗散PD (W)		1.8
	工作温度Topr (°C)		-40至110
	结温Tj (°C)		150
	储存温度Tstg (°C)		-55至150
工作 范围	工作供电电压VDD(opr) (V)	@Tj=25°C	8至40	2.7至5.5
电气特性	导通电阻RDS(ON)典型值(Ω)	@VDD=12V(TPD2015FN) / 5V (TPD2017FN), VIN=5V, IOUT=0.5A, Tj=25°C	0.40
输出数量			8
保护功能			热关断
			过流关断
样品查询与供货情况			在线购买	在线购买

如需了解有关新产品的更多信息，请点击以下链接。

TPD2015FN
TPD2017FN

点击以下链接查看TPD2017FN的应用说明。

TPD2017FN应用说明

如需了解相关新产品在线分销商网站的供货情况，请访问：

TPD2015FN
在线购买

TPD2017FN
在线购买

* 公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本新闻稿中的产品价格和规格、服务内容和联系方式等信息，在发布之日为最新信息。之后如有变更，恕不另行通知。
