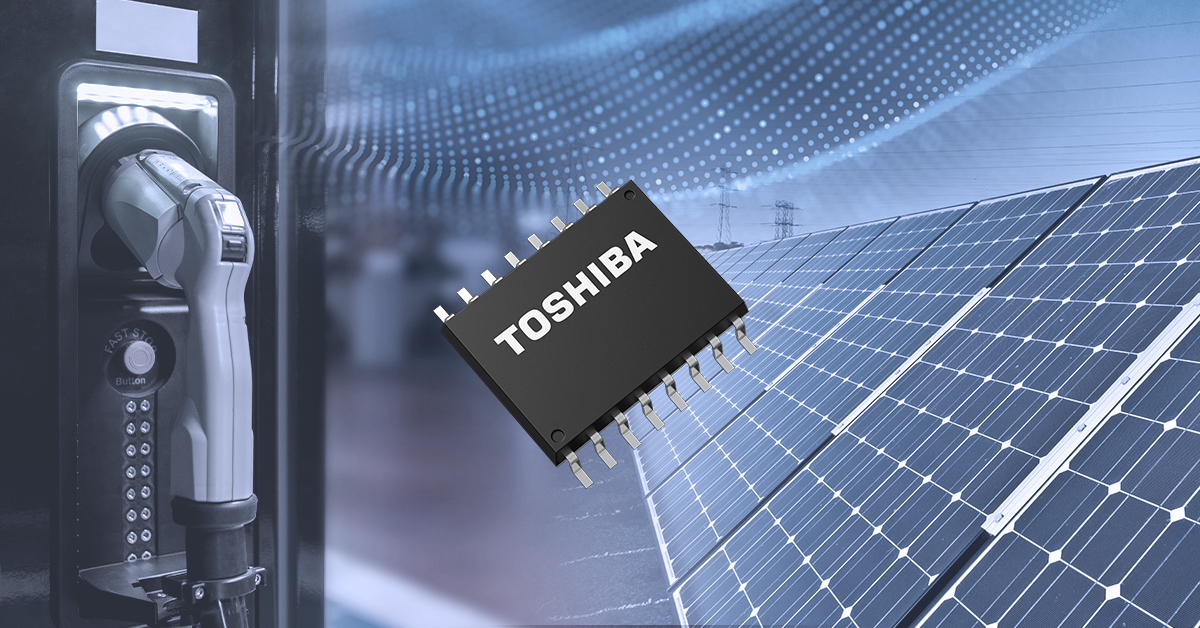

川崎--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、パワーデバイス (MOSFETやIGBT) を駆動する絶縁ゲートドライバーに過電流保護機能を搭載した、スマート・ゲートドライバーカプラーのラインアップを拡充します。このたび、保護動作からの自動復帰機能を内蔵した2.5A出力のスマート・ゲートドライバーカプラー「TLP5222」を製品化し、本日から出荷を開始します。
新製品TLP5222は、駆動デバイスのドレイン・ソース間電圧(VDS)[注1]またはコレクター・エミッター間電圧(VCE)[注2]を常時モニターしており、駆動デバイスに過電流が生じた場合、VDSまたはVCEの上昇を検知し、駆動デバイスを緩やかにターンオフさせる過電流保護機能を内蔵しています。また、保護動作開始後、標準25.5μs経過すると、自動的に通常動作に戻る自動復帰機能を内蔵しています。これにより、コントローラー側でのシーケンス設定を簡略化できます。さらに、駆動デバイスの過電流検出時にコントローラーへ異常を伝えるフォルト信号絶縁フィードバック機能と、上下アーム短絡[注3]を防止するアクティブミラークランプ機能を内蔵し、設計の簡易化や外付け回路削減に貢献します。
TLP5222は、最小8mmの沿面距離と空間距離を確保したSO16Lパッケージを使用しており、高い絶縁性能が必要な機器にも対応しています。また、－40°Cから110°Cと動作温度定格が広いため、熱環境の厳しい太陽光発電システムやUPS[注4]などの産業用機器に適しており、幅広い用途に対応します。
自動復帰機能を内蔵していない、LEDへの入力信号によって復帰する既存製品TLP5212、TLP5214A、TLP5214もラインアップしており、使用条件によって製品選択ができます。
[注1] 駆動デバイスがパワーMOSFETの場合
[注2] 駆動デバイスがIGBTの場合
[注3] ノイズによる誤動作やスイッチング時のミラー電流によるパワーデバイスの誤動作により、上下のパワーデバイスがオンする現象
[注4] UPS: Uninterruptible Power Supply (無停電電源装置)
応用機器
- MOSFETおよびIGBT ゲート駆動
- 産業用インバーター・サーボ
- 再生可能エネルギー用インバーター（太陽光発電(PV)インバーターなど）
- スイッチング電源（UPS[注4]など)
新製品の主な特長
- 保護動作からの自動復帰機能を内蔵
- ピーク出力電流定格 : IOPH/IOPL=±2.5A
- 過電流検出、フォルト信号絶縁フィードバック、アクティブミラークランプなどの保護機能を内蔵
- 最小8mmの沿面距離と空間距離を確保したSO16Lパッケージ
新製品の主な仕様
(特に指定のない限り、@Ta=－40°C～110°C) |
|||
品番 |
|||
パッケージ |
名称 |
SO16L |
|
寸法 (mm) |
10.3 × 10 (typ.) t : 2.3 (max) |
||
絶対最大定格 |
動作温度 Topr (°C) |
－40～110 |
|
ピーク出力電流 IOPH/IOPL (A) |
±2.5 |
||
推奨動作条件 |
出力側トータル電源電圧 (VCC2−VEE) (V) |
15～30 |
|
入力側電源電圧 VCC1 (V) |
2.7～5.5 |
||
電気的特性 |
供給電流 Icc2H、Icc2L max (mA) |
5 |
|
スレッショルド入力電流 (L/H) IFLH max (mA) |
6.0 |
||
DESATスレッショルド電圧 VDESAT typ. (V) |
6.6 |
||
スイッチング特性 |
伝搬遅延時間 tpHL、tpLH max (ns) |
250 |
|
DESAT ミュート時間 tDESAT(MUTE) typ. (μs) |
25.5 |
||
コモンモード過渡耐性 CMH、CML min (kV/μs) |
@Ta=25°C、CF=Open |
±25 |
|
@Ta=25°C、CF=1nF |
±50 |
||
絶縁特性 |
絶縁耐圧 BVS min (Vrms) |
@Ta=25°C |
5000 |
在庫検索＆Web少量購入 |
|||
新製品の詳細については下記ページをご覧ください。
TLP5222
当社スマート・ゲートドライバーカプラーの応用については下記アプリケーションノートをご覧ください。
・スマートゲートドライバーカプラーTLP5214A/5214/5212/5222アプリケーションノート -導入編-
・スマートゲートドライバーカプラーTLP5214A/5214/5212/5222アプリケーションノート -応用編-
当社のアイソレーター/ソリッドステートリレー(SSR)製品の詳細については下記ページをご覧ください。
アイソレーター/ソリッドステートリレー(SSR)
オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TLP5222
