东芝推出可节省电路板空间的步进电机驱动IC

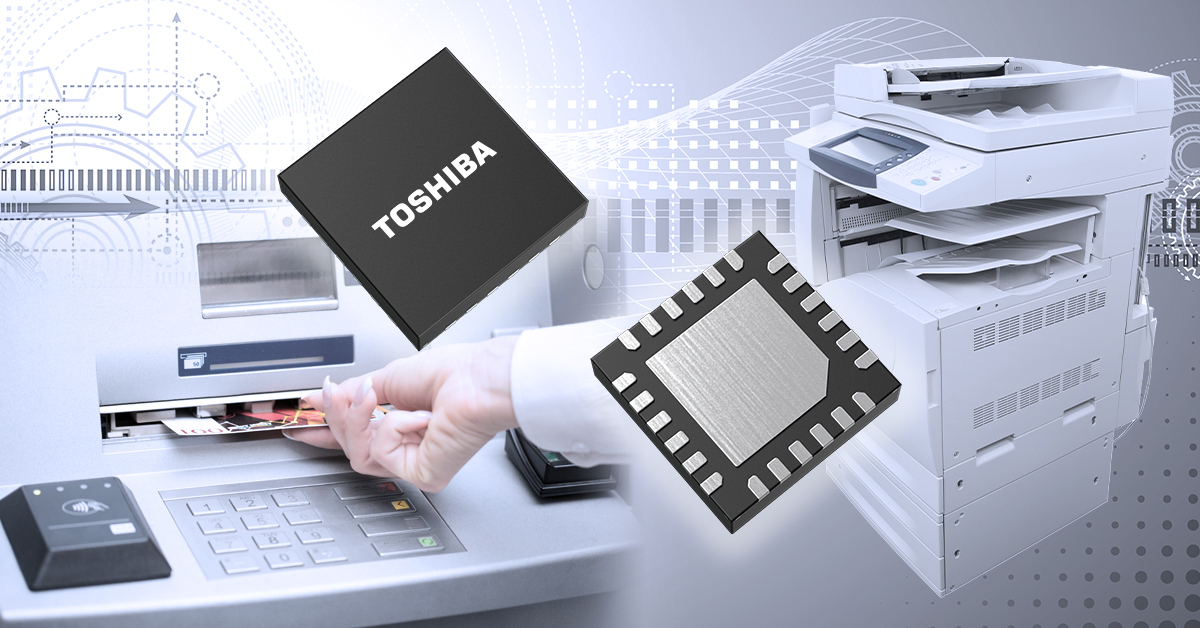

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社(“东芝”)推出一款采用小封装的步进电机驱动IC “TB67S549FTG”,从而扩展了其步进电机驱动IC产品线。这款新驱动IC内置恒流控制,不需要配置外部电路元件。新驱动器有助节省电路板的布置空间,适用于办公自动化和金融装置等工业设备。产品从即日起开始发货。

TB67S549FTG使用东芝的DMOS FET[1]作为其输出功率晶体管。额定电机输出电压为40V,额定电机输出电流为1.5A[2]。QFN24封装的安装面积只有东芝当前的TB67S539FTG产品所采用的QFN32封装的64%左右。这有助于节省电路板空间。

此外,新驱动器集成了用于恒流电机控制的电流检测功能块,无需外接电容来支持电荷泵电路。这也会减少外部电路元件,从而节省电路板空间。

TB67S549FTG支持4.5V至33V的电机电源电压,休眠模式下电流消耗至多为1μA,可广泛用于12V/24V电源应用。

东芝将继续开发普适性产品,并提供有助于简化用户设计、减少电路板面积和降低总成本的整体解决方案。

注释:
[1] 双扩散MOSFET
[2] 驱动电机的实际电流受环境温度、电源电压和其他运行条件的限制。

应用

  • 打印机
  • 多功能打印机(MFP)
  • 自动存取款机(ATM)
  • 货币兑换机
  • 监控摄像机
  • 投影仪

特色

  • QFN24小封装:4.0mm × 4.0mm(典型值)
  • 恒流电机控制功能无需外部电流检测电阻。
  • 电荷泵电路无需外接电容器。
  • 休眠模式低功耗:IM1=1μA(最大值)

主要规格

(@Ta=25°C,除非另有说明)

器件型号

TB67S549FTG

运行范围

电机电源电压VM (V)

@Ta=-20



至85°C

4.5至33

绝对额定最大值

电机输出电压VOUT (V)

40

电机输出电流IOUT (A)

1.5

支持的电机类型

双极步进电机

输出晶体管漏源导通电阻(高边+低边)
RON(D-S) 典型值(Ω)

@VM=24V,
Tj=25°C,
IOUT=2.0A

1.2

功耗最大值IM1 (μA)

@休眠模式

1

安全功能

过流检测,热关断,欠压锁定

封装

名称

QFN24

尺寸典型值(mm)

4.0×4.0

样品查询和库存情况

在线购买

如需了解有关新产品的更多信息,请点击以下链接。
TB67S549FTG

如需了解相关东芝电机驱动IC的更多信息,请点击以下链接。
步进电机驱动IC

如需了解相关新产品在线分销商网站的供货情况,请访问:
TB67S549FTG
在线购买

* 公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本新闻稿中的产品价格和规格、服务内容和联系方式等信息,在发布之日为最新信息。之后如有变更,恕不另行通知。
