東芝：Arm® Cortex®-M3搭載マイコン「TXZ+TMファミリー アドバンスクラス」の新製品量産開始について

～民生・産業機器のメイン制御やモーター制御などに対応したM3Hグループ～

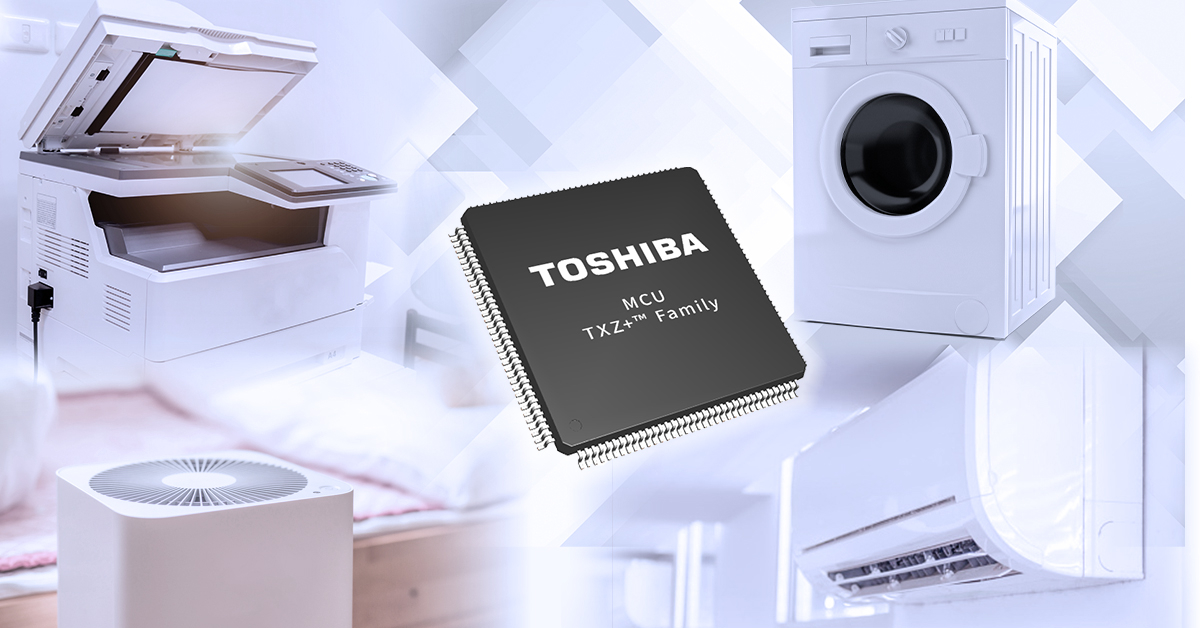

original 東芝：Arm(R) Cortex(R)-M3搭載マイコン「TXZ+(TM)ファミリー アドバンスクラス」の新製品「M3Hグループ」（画像：ビジネスワイヤ）

東芝：Arm(R) Cortex(R)-M3搭載マイコン「TXZ+(TM)ファミリー アドバンスクラス」の新製品「M3Hグループ」（画像：ビジネスワイヤ）

川崎--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、40nmプロセスを採用したCortex-M3搭載、新32ビットマイコン製品群「TXZ+TMファミリー アドバンスクラス」として、「M3Hグループ」マイコン21製品の量産を開始しました。本グループは、最大120MHzで動作し、最大10万回の書き換えに対応した最大512KBのフラッシュメモリーと32KBのデータフラッシュメモリー、モーター制御機能にエンコーダー、プログラマブルモーター制御を搭載しました。これによりモーター、モーター家電、産業機器を含めた広範囲な用途に適したマイコンを提供します。

新製品は、汎用通信機能としてUART、TSPI、I2Cのほかに2ユニットのDMACを搭載、民生機器の多様化に対応しています。さらに、デジタルLCDドライバーを内蔵することにより、表示機能の部品点数削減、コントラスト調整容易化、基板配線容易化を可能にしました。
また、さまざまなセンシングに対応するため、AD入力チャネル毎に個別のサンプルホールド時間を設定可能な、最大21chの高速・高精度12bit ADコンバーターが使用可能です。ADコンバーターとの同期動作可能なアドバンストプログラマブルモーター制御回路と組み合わせてACモーター、ブラシレスDCモーターの制御に適したソリューションを提供します。

機能安全対策回路として、ROM、RAM、ADC、クロックのチェック機構を実装したほか、サンプルプログラムの提供で家電機能安全（IEC60730）認証取得をサポートします。

サンプル出荷時には、導入検討に必要な製品ドキュメント類、サンプルソフトウェア、評価ボード、各周辺機能の制御インターフェースを持つドライバーソフトウェア類を併せて提供します。また、グローバルなArmエコシステムパートナーとも協調し、さまざまなニーズに応える開発環境も提供します。

新製品の主な特長

  • 高性能Cortex-M3コア、最大120MHz動作
  • さまざまな民生機器に対応可能な幅広いメモリーとパッケージのラインアップを実現
  • 豊富な機能安全対策回路

主なアプリケーション

  • 民生用機器のメイン制御、家庭用電気製品、玩具、事務機器、ヘルスケア機器など
  • 民生／産業用機器のモーター制御など

製品の主な仕様

製品グループ

M3Hグループ

CPUコア

Arm Cortex-M3
‒ メモリー保護ユニット (MPU) 搭載

最大動作周波数

120MHz

内蔵発振器

10MHz (±1%)

内蔵メモリー

Flash (code)

256KB/384KB/512KB (書き換え : 10万回)

Flash (data)

32KB（書き換え : 10万回）

RAM

パリティー付 64KB + バックアップRAM 2KB

入出力ポート

57~135

外部割り込み

12~23

DMAコントローラー (DMAC)

起動要因 2ユニット 54～64要因

タイマー機能

T32A

32ビットタイマー : 8本
(16ビットタイマーとして16本使用可能)

RTC

リアルタイムクロック : 1チャネル

通信機能

UART

非同期シリアル通信 : 7~8チャネル

I2C

2~4チャネル

TSPI

シリアルペリフェラルインターフェース : 1~5チャネル

アナログ機能

12ビットADコンバーター

12~21チャネル入力

8ビットDAコンバーター

2チャネル

コンパレーター

1チャネル

モーター

制御回路

A-ENC

エンコーダー入力回路 : 1チャネル

A-PMD

プログラマブルモーター制御回路 : 1チャネル

その他
周辺回路

RMC

リモコン受信回路 : 1チャネル

CRC計算回路

CRC32、CRC16 : 1チャネル

DLCD

LCD表示制御　ノンバイアス駆動 : 40セグメント×4コモン(最大)

システム機能

SIWDT

クロック選択式ウオッチドッグタイマー : 1チャネル

LVD

電圧検知回路 : 1チャネル

OFD

周波数検知回路 : 1チャネル

オンチップデバッグ機能

Serial Wire / JTAG

電源電圧

2.7～5.5V、単一電源

パッケージ・ピン数

LQFP144 (20mm x 20mm、0.5mm pitch)
LQFP128 (14mm x 14mm、0.4mm pitch)

LQFP128 (14mm x 20mm、0.5mm pitch)
LQFP100 (14mm x 14mm、0.5mm pitch)
LQFP100 (14mm x 20mm、0.65mm pitch)
LQFP80 (12mm x 12mm、0.5mm pitch)
LQFP64 (10mm x 10mm、0.5mm pitch)

新製品のさらに詳しい仕様については下記ページをご覧ください。
M3Hグループ

当社のマイコン製品については下記ページをご覧ください。
マイクロコントローラー

* Arm、Cortexは、米国および／あるいはその他の国におけるArm Limited（またはその子会社）の登録商標です。
* TXZ+™は、東芝デバイス＆ストレージ株式会社の商標です。
＊その他の社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。
