東芝：正弦波駆動方式の3相ブラシレスDCモーター用プリドライバーIC発売について

～ホールセンサー不要で吸引モーターなどの低振動/低騒音化に貢献～

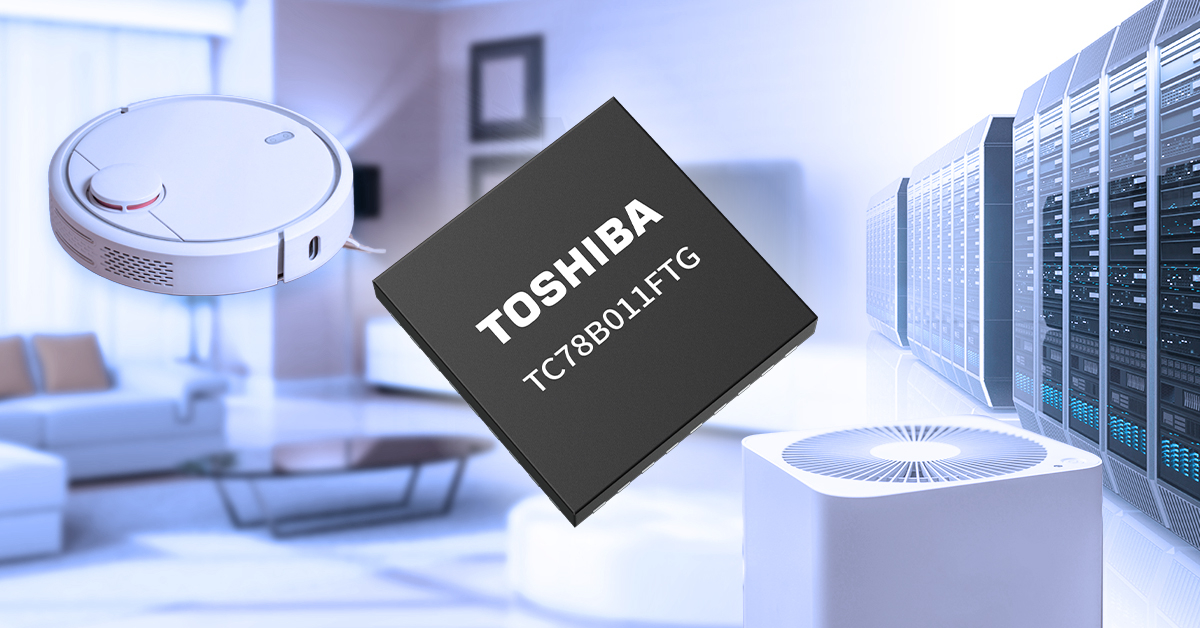

original 東芝：正弦波駆動方式の3相ブラシレスDCモーター用プリドライバーIC「TC78B011FTG」 （画像：ビジネスワイヤ）

東芝：正弦波駆動方式の3相ブラシレスDCモーター用プリドライバーIC「TC78B011FTG」 （画像：ビジネスワイヤ）

川崎--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、サーバーファンやコードレス掃除機の吸引モーターなどで使用する高速回転が必要なモーター向けに、3相ブラシレスDCモーター用プリドライバーIC「TC78B011FTG」を開発し、本日から量産出荷を開始します。

新製品TC78B011FTGは、ホールセンサーレス制御で正弦波駆動方式を採用しました。これにより、低振動/低騒音化に貢献します。また、内蔵のクローズドループ速度制御機能により内部不揮発性メモリー(NVM)で細かな速度プロファイルを設定できるため、外付けMCUを使用することなく電源電圧変動時や負荷変動時の回転数変動を抑えることができます。

ホールセンサーレス制御の矩形波駆動方式の当社既存製品TC78B009FTGも量産していますので、モーターの駆動方式に合わせて製品選択ができます。

■応用機器

・サーバーファン
・コードレス掃除機吸引モーター
・自動掃除機吸引モーター
・ポンプ
・ブロワーなど

■新製品の主な特長

・ホールセンサーレス
・正弦波駆動方式
・クローズドループ速度制御機能

■新製品の主な仕様

品番

TC78B011FTG

電源電圧 (動作範囲)

5.5～27V

駆動方式

正弦波駆動方式

特長

ホールセンサーレス

オープンループ / クローズドループ制御切り替え可能

スタンバイモード機能

FETゲート駆動電流設定機能

正転 / 逆転の切り替え可能

速度制御入力 : PWM信号入力 / アナログ電圧 / I2C入力可能

I2Cインターフェースで各種設定可能

パッケージ

P-WQFN36-0505-0.50-001 (5mm×5mm×0.8mm)

在庫検索＆Web少量購入

Buy Online

新製品の詳細については下記ページをご覧ください。
TC78B011FTG

東芝のモータードライバーの詳細については下記ページをご覧ください。
モータードライバー

オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TC78B011FTG

お客様からの製品に関するお問い合わせ先：
アナログ・車載デバイス販売促進担当
Tel: 044-548-2219
お問い合わせ

※社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。
※本資料に掲載されている情報（製品の価格／仕様、サービスの内容及びお問い合わせ先など）は、発表日現在の情報です。予告なしに変更されることがありますので、あらかじめご了承ください。
