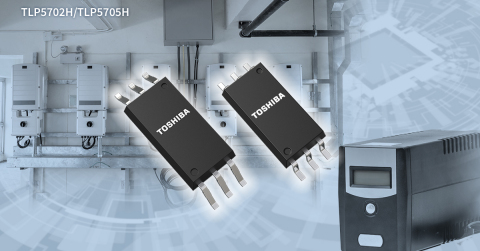

川崎--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、小・中容量IGBT/MOSFETのゲート絶縁駆動用に薄型SO6Lパッケージのフォトカプラー「TLP5705H」および「TLP5702H」を製品化し、本日から出荷を開始します。
TLP5705Hは、高さが2.3mm(max)の薄型パッケージ(SO6L)でピーク出力電流定格±5.0Aを実現した、当社初の製品です。これにより、電流増幅用バッファー回路を使用する、低容量から中容量以上のインバーターやサーボなどのモデルに対しても、バッファー回路無しでフォトカプラーからIGBT/MOSFETを直接駆動することができ、部品点数削減、セットの小型化に貢献します。
TLP5702Hは、ピーク出力電流定格が±2.5Aです。当社従来のSDIP6パッケージ[注1]のランドパターンに実装可能なSO6Lパッケージにより、当社従来製品[注2]からの置き換えが容易にできます。さらに、SDIP6パッケージ製品よりもパッケージが薄いため、新規の回路設計では、セット基板上の部品配置自由度が向上し、基板裏面への実装や高さ制限のある場所で使用できます。
TLP5702HとTLP5705Hは、最大動作温度定格125℃に対応しており、主要特性の動作温度定格(Ta)を−40から125℃で規格化しました。これにより、熱設計マージンの確保や設計がしやすくなっています。
また、リードフォーミングオプションのSO6L(LF4)パッケージを採用した、TLP5702H(LF4)とTLP5705H(LF4)も製品化しています。
[注1] パッケージの高さ : 4.25mm(max)
[注2] 従来製品 : SDIP6パッケージ TLP700H
■応用機器
産業用機器
- 汎用インバーター、ACサーボアンプ、PVインバーター、UPSなど
■新製品の主な特長
-
大きいピーク出力電流定格(@Ta=－40～125℃)
IOP=±2.5A(TLP5702H)
IOP=±5.0A(TLP5705H) - 薄型SO6Lパッケージ
- 高い動作温度定格 : Topr(max)=125℃
■新製品の主な仕様
(特に指定のない限り、@Ta=－40～125°C) |
|||||||||
品番 |
TLP5702H(LF4) |
TLP5705H(LF4) |
|||||||
パッケージ |
名称 |
SO6L |
SO6L(LF4) |
||||||
寸法 (mm) |
10×3.84(typ.)、 t : 2.3(max) |
11.05×3.84(typ.)、 t : 2.3(max) |
|||||||
絶対最大 定格 |
動作温度 Topr (°C) |
－40～125 |
|||||||
ピーク出力電流 IOPH/IOPL (A) |
±2.5 |
±5.0 |
±2.5 |
±5.0 |
|||||
電気的 特性 |
ピークハイレベル 出力電流 IOPH max (A) |
@IF=5mA、 VCC=15V、 V6-5=－7V |
－2.0 |
||||||
ピークローレベル 出力電流 IOPL min (A) |
@IF=0mA、 VCC=15V、 V5-4=7V |
2.0 |
|||||||
ピークハイレベル 出力電流 (L/H) IOLH max (A) |
@IF=0→10mA、 VCC=15V、 Cg=0.18μF、 CVDD=10μF |
－ |
－3.5 |
－ |
－3.5 |
||||
ピークローレベル 出力電流 (H/L) IOHL min (A) |
@IF=10→0mA、 VCC=15V、 Cg=0.18μF、 CVDD=10μF |
－ |
3.0 |
－ |
3.0 |
||||
電源電圧 VCC (V) |
15～30 |
||||||||
供給電流 ICCH、ICCL max (mA) |
3.0 |
||||||||
スレッショルド入力電流 (L/H) IFLH max (mA) |
5 |
||||||||
スイッチング特性 |
伝搬遅延時間 tpHL、tpLH max (ns) |
200 |
|||||||
伝搬遅延時間バラツキ |tpHL–tpLH| max (ns) |
50 |
||||||||
伝搬遅延スキュー tpsk (ns) |
－80～80 |
||||||||
コモンモード 過渡耐性 CMH、CML min (kV/μs) |
@Ta=25°C |
±50 |
|||||||
絶縁特性 |
絶縁耐圧 BVS min (Vrms) |
@Ta=25°C |
5000 |
||||||
在庫検索 ＆ Web少量購入 |
- |
- |
|||||||
新製品の詳細については下記ページをご覧ください。
TLP5702H
TLP5705H
当社のアイソレーター/ソリッドステートリレー(SSR)製品については下記ページをご覧ください。
アイソレーター/ソリッドステートリレー(SSR)
オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TLP5702H
TLP5705H
お客様からの製品に関するお問い合わせ先：
オプトデバイス営業推進部
Tel: 044-548-2218
お問い合わせ先
※社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。
※本資料に掲載されている情報（製品の価格／仕様、サービスの内容及びお問い合わせ先など）は、発表日現在の情報です。予告なしに変更されることがありますので、あらかじめご了承ください。
