東芝：A3複合機用途向けレンズ縮小型CCDリニアーイメージセンサーの製品化について

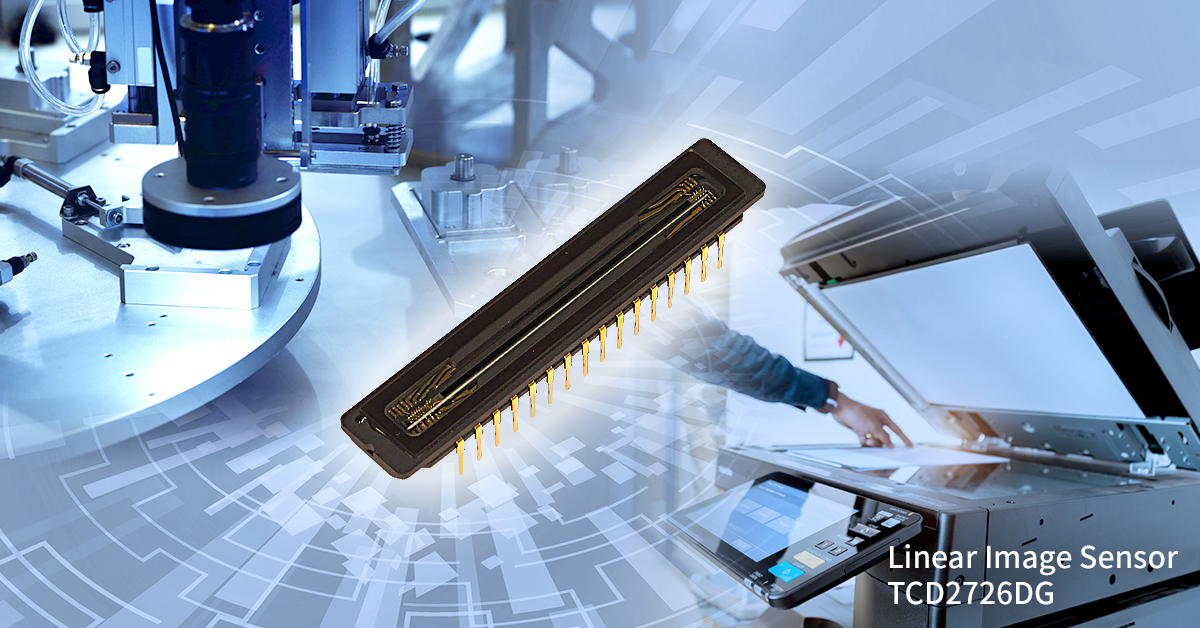

東京--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社はこのたび、A3複合機用途向けに高速化を実現したレンズ縮小型CCDリニアーイメージセンサー「TCD2726DG」を製品化しました。本日からエンジニアリングサンプル品^[注1]の出荷を開始します。

近年、A3複合機では、スキャン速度向上によるセンサーの高速化が求められています。
TCD2726DGは、当社従来製品^[注2]の動作クロックレート 70MHz(35MHz x 2ch)に対し、100MHz(50MHz x 2ch)の高速化を実現しました。
また、高速化の弊害として発生するEMI(電磁気妨害)を低減するため、タイミングジェネレータ－を内蔵し、CCD駆動端子を大幅に削減しました。これにより、ユーザーのEMI・タイミング調整作業の軽減や、周辺部品の削減を図り、システム開発の容易化に貢献します。

注１：本サンプルは機能評価用です。本サンプルは量産時と仕様が異なる場合があります。
注２：当社従来製品「TCD2724DG-1」との比較

新製品の特長

• データレート：100MHz(50MHzx2ch)の高速CCDリニアーイメージセンサー
• タイミングジェネレータ－回路、CCDドライバー内蔵によりシステム開発容易化に貢献
• 出力回路の電源電圧を10Vから3.3Vへ低減し、低消費電力化^[注3]

注３：一部、10Vを使用するため、3.3Vと10Vの二電源となります。

主なアプリケーション

A3複合機、各種検査装置

製品の主な仕様

品番	TCD2726DG
電源電圧（動作範囲）	AVDD, DVDD, CKDVDD : 3.1V～3.5V VDD10 : 9.5V～10.5V
画素サイズ	4.7μm
有効画素数	7500画素 x 3ライン
データレート	100MHz (50MHz×2ch)
パッケージ	WDIP32（サイズ：53.60mm×9.65mm）
その他、付加機能	タイミングジェネレータ－回路、 CCDドライバー内蔵

新製品のさらに詳しい仕様については下記ページをご覧ください。
TCD2726DG

動画による新製品紹介については、こちらをご覧ください。
TCD2726DG紹介動画

当社のリニアーイメージセンサー詳細については下記ページをご覧ください。
リニアーイメージセンサー
