东芝推出超低电流消耗CMOS运算放大器，可延长电池供电设备的工作时间

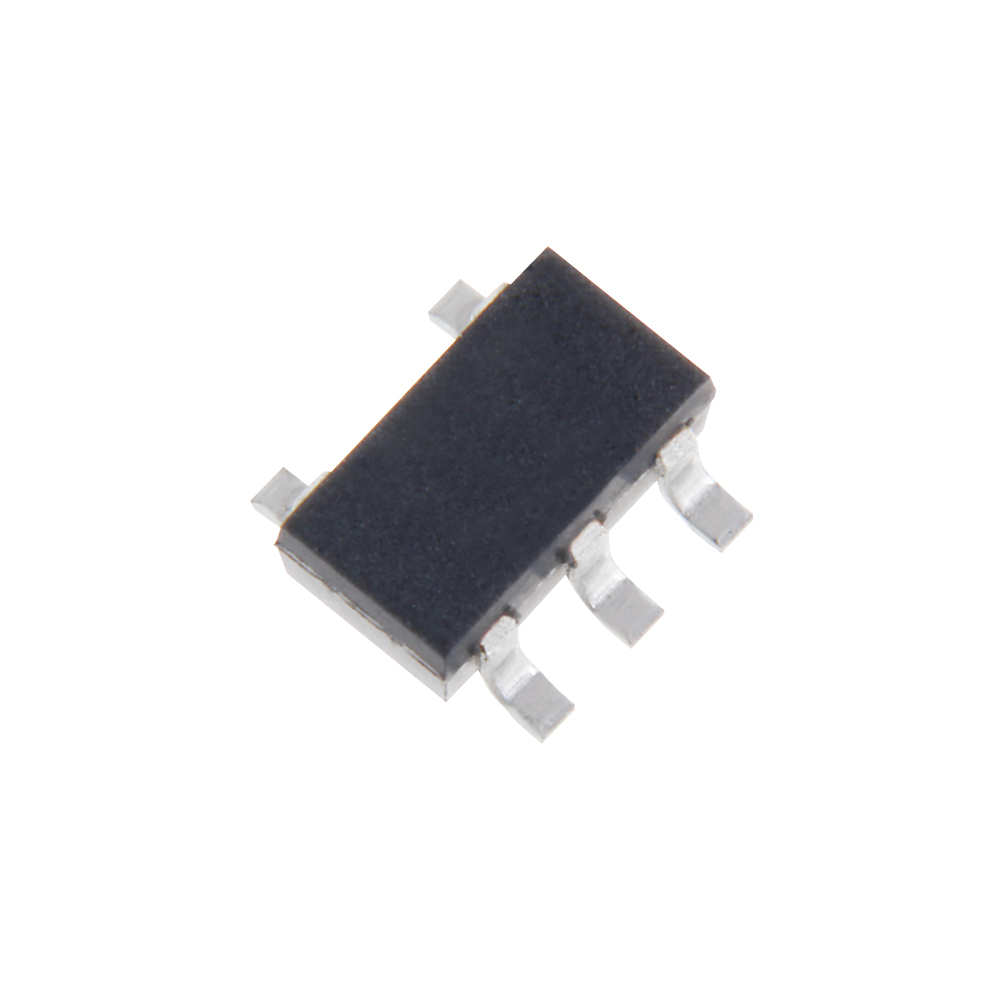

东京--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社（Toshiba Electronic Devices & Storage Corporation，简称“东芝”）已为其产品线新增新型CMOS运算放大器“TC75S102F”，该产品拥有行业领先^[1]的超低电流消耗。新产品于即日起出货。

运算放大器用于放大从传感器发出的微弱信号。为了延长物联网边缘设备和移动设备^[2]等需要电池供电的电子设备的充电间隔时间，它们也必须降低电流消耗。

东芝利用其专有的CMOS工艺技术对新型运算放大器的电路进行了优化，且拥有行业领先^[1]的低电流消耗，降低了其功耗。新款器件最低供电电压为1.5V，是一款能实现全范围输入/输出（轨到轨输入/输出）的运算放大器，性能优于其前代产品。

应用场景

• 电池供电设备^[2]中的各类传感器^[3]
• 物联网模块

特性

• 超低的电流消耗：
  I_DD=0.27μA（典型值），VDD=1.5V时
  I_DD=0.35μA（典型值），VDD=5.0V时

• 宽工作电压范围：V_DD-V_SS=1.5V至5.5V
• 全范围输入输出（轨到轨输入和输出）

主要规格

（除非另有说明，Ta=25°C时）
器件型号	封装名称 （封装编号）	工作范围	电气特性								库存查询和供货
		供电电压 VDD-VSS Ta= -40℃ 至+105℃ (V) 时	工作电流 （电流消耗） IDD Ta= -40℃ 至+105℃ (μA) 时		工作电流 （电流消耗） IDD (μA)		输入偏移电压 VIO 最大值 VDD= 1.5V (mV) 时	拉电流 Isource 典型值 VDD= 1.5V (mA) 时	灌电流 Isink 典型值 VDD= 1.5V (mA) 时	单位增益交叉频率 fT 典型值 VDD= 5.0V (kHz) 时
			典型值	最大值	典型值	最大值
TC75S102F	SMV (SOT-25)	1.5至5.5	0.27	0.6	0.27	0.46	1.3	0.6	0.4	0.63	在线购买

注释：
[1] 截至2020年9月28日，东芝调查。
[2] 含笔记本电脑、数码照相机、手持POS终端、计步器等。
[3] 各类传感器（气体、烟雾、灰尘、人员、紫外线和气味传感器）

如需了解有关新产品的更多信息，请点击以下链接。
TC75S102F
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TC75S102F

如需了解有关东芝运算放大器IC系列的更多信息，请点击以下链接。
运算放大器和比较器
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/linear-ics/operational-amplifiers-and-comparators.html

如需查看在线经销商的新产品供应情况，请访问：
TC75S102F
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TC75S102F.html

客户垂询：

小型信号器件销售与营销部
电话：[phone]
https://toshiba.semicon-storage.com/ap-en/contact.html

*公司名称、产品名称和服务名称可能是其各自公司的商标。
*本新闻稿中的信息，包括产品价格和规格、服务内容以及联系信息仅反映截至本新闻稿发布之日的情况，如有变动，恕不另行通知。
