東芝：高密度実装可能な新パッケージのフォトリレー発売について

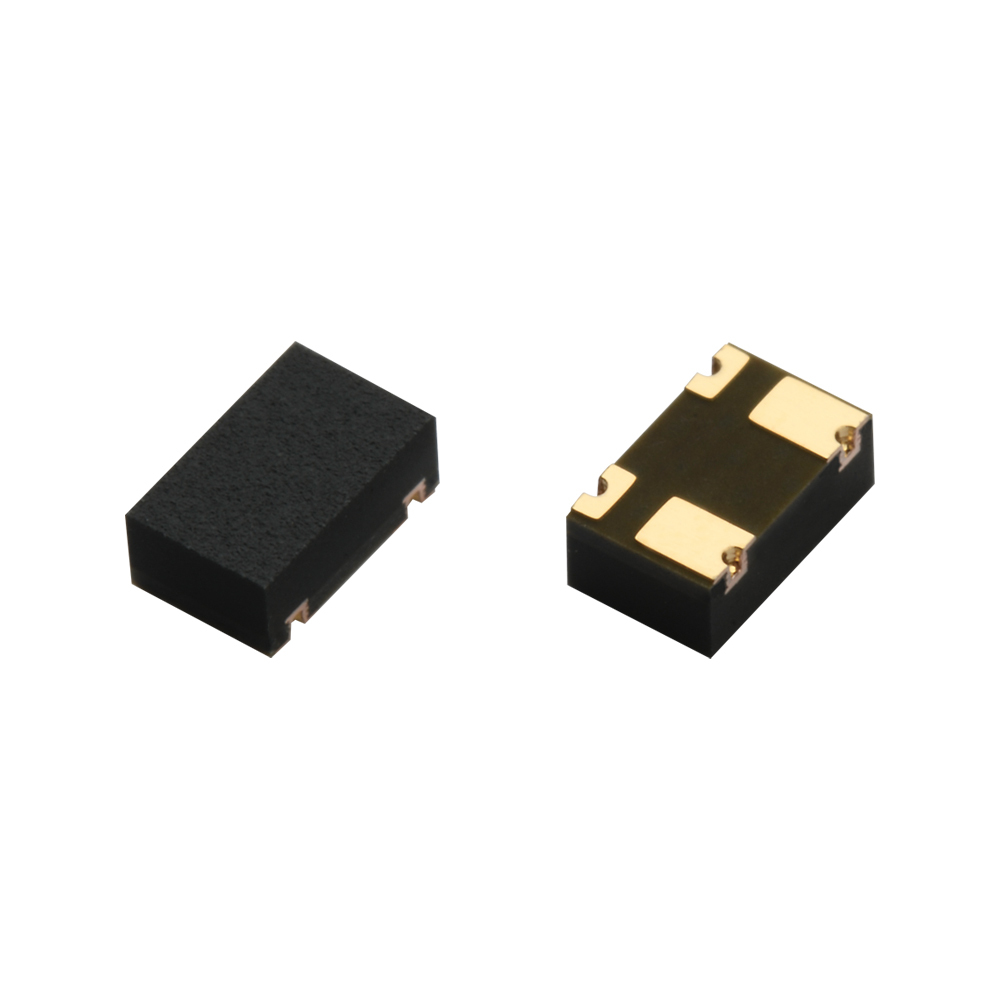

original 東芝：実装面積を大幅に削減した新パッケージ P-SON4 （写真：ビジネスワイヤ）

東芝：実装面積を大幅に削減した新パッケージ P-SON4 （写真：ビジネスワイヤ）

東京--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、当社製SOPパッケージと比較し実装面積を大幅に削減した新パッケージP-SON4のフォトリレー「TLP348xシリーズ」の3品種「TLP3480」、「TLP3481」および「TLP3482」を製品化し、本日から出荷を開始します。

新製品は、当社SOPパッケージ製品と同等クラスの阻止電圧定格とオン電流定格、それぞれ30V/4.5 Aから100V/2Aをラインアップしました。

新パッケージP-SON4は、実装面積7.2mm2 (typ.)で、2.54SOP4パッケージと比べて約74%、2.54SOP6パッケージと比べて約84%小型化しました。これにより高密度実装に貢献できます。また、受光側に当社最新のMOSFETチップ[注1]を使用することで、低オン抵抗化を実現しました。

TLP3480、TLP3481、TLP3482は、オン電流定格がそれぞれ4.5A、3A、2Aと大きく、計測機器の用途で幅広く使用できます。

応用機器

  • 半導体テスター（メモリー、SoC、LSI）など
  • プローブカード
  • I/O インターフェースボード

新製品の主な特長

  • 新パッケージの小型P-SON4: 2.1x3.4mm (typ.)、実装面積 7.2mm2 (typ.)
  • オン電流定格が大きい

TLP3480: 阻止電圧定格30V、オン電流定格4.5A
TLP3481: 阻止電圧定格60V、オン電流定格3A
TLP3482: 阻止電圧定格100V、オン電流定格2A

新製品の主な仕様

(@Ta=25℃)

品番

TLP3480

TLP3481

TLP3482

接点

1a

パッケージ

P-SON4

絶対最大

定格

阻止電圧

VOFF (V)

30

60

100

オン電流 ION (A)

4.5

3

2

オン電流 (パルス) IONP (A)

10

9

6

トリガーLED電流　IFT max (mA)

3

オン抵抗 RON max (mΩ)

50

100

200

オフ電流 IOFF max (μA)

1

1

1

端子間容量 (出力側) COFF typ. (pF)

450

250

170

絶縁耐圧 BVS min (Vrms)

500

ターンオン時間 tON max (ms)

5

5

3

ターンオフ時間 tOFF max (ms)

1

オンラインディストリビューター在庫検索＆Web少量購入

Buy Online

Buy Online

Buy Online

[注1] 「TLP3480」「TLP3481」「TLP3482」は、トレンチ構造のU-MOSプロセス

新製品の詳細については、下記ページをご覧ください。
TLP3480
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3480

TLP3481
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3481

TLP3482
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3482

動画による新パッケージのご紹介はこちらをご覧ください。
https://videoclip.toshiba.semicon-storage.com/jp/detail/videos/%E5%8D%8A%E5%B0%8E%E4%BD%93%E8%A3%BD%E5%93%81/video/6149439923001/%E6%9D%B1%E8%8A%9D%E3%83%95%E3%82%A9%E3%83%88%E3%83%AA%E3%83%AC%E3%83%BC%E6%96%B0%E3%83%91%E3%83%83%E3%82%B1%E3%83%BC%E3%82%B8p-son%E7%99%BB%E5%A0%B4?autoStart=true

当社のフォトリレー製品については下記ページをご覧ください。
フォトリレー(MOSFET出力)
https://toshiba.semicon-storage.com/jp/semiconductor/product/optoelectronics/photorelay-mosfet-output.html

オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TLP3480
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TLP3480.html

TLP3481
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TLP3481.html

TLP3482
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TLP3482.html

お客様からの製品に関するお問い合わせ先：
オプトデバイス営業推進部
Tel： 03-3457-3431
https://toshiba.semicon-storage.com/jp/contact.html

＊社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。
＊本資料に掲載されている情報（製品の価格／仕様、サービスの内容及びお問い合わせ先など）は、発表日現在の情報です。予告なしに変更されることがありますので、あらかじめご了承ください。

Contacts

報道関係の本資料に関するお問い合わせ先：
東芝デバイス＆ストレージ株式会社
デジタルマーケティング部
長沢千秋
Tel: 03-3457-4963
e-mail: semicon-NR-mailbox@ml.toshiba.co.jp
