川崎--(BUSINESS WIRE)--（ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、車載ブラシ付きDCモーターを制御するブリッジ回路向けに、ゲートドライバー[注１]「TB9104FTG」のエンジニアリングサンプル提供を開始しました。新製品は、パワーバックドアやパワースライドドア、パワーシートなどのボディー系アプリケーションに使用される大電流駆動モーターに対応しています。
近年の自動車では、可動部の電動化が進み、1台当たりに多数のモーターが搭載されています。特にボディー系アプリケーションのモーター使用数の増加が顕著となっています。これに伴い、モーターを駆動するドライバーの数も増加しており、システムの小型化が求められています。また、自動車の軽量化のため、ワイヤハーネスの削減も求められています。

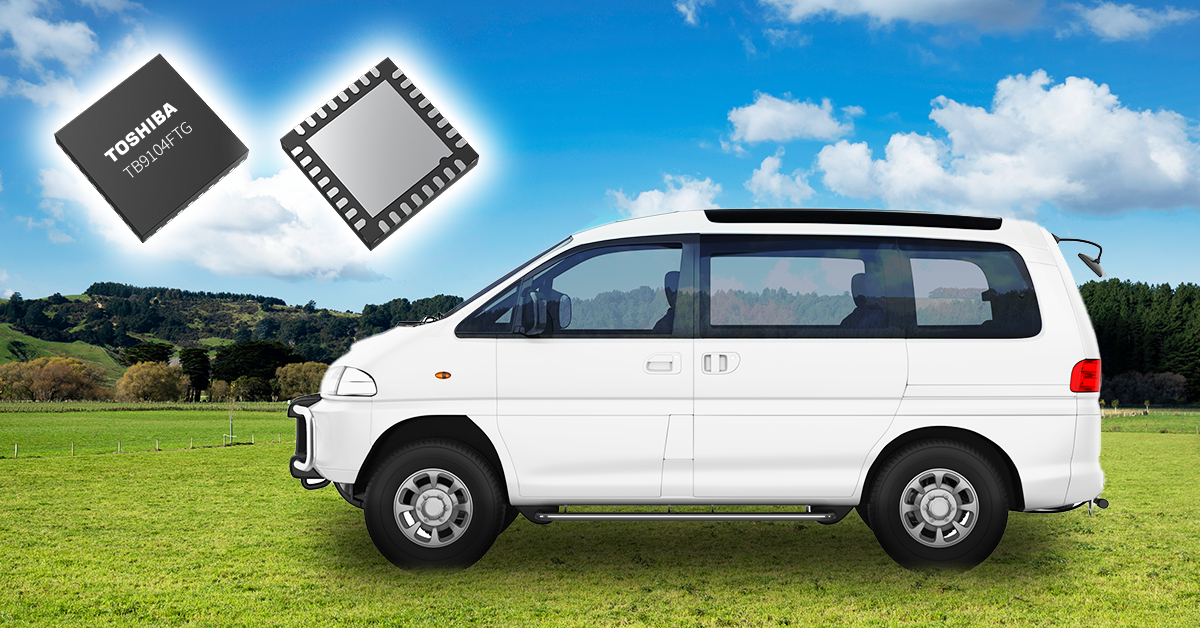

新製品TB9104FTGは、5.0mm×5.0mm (typ.)の小型VQFN32パッケージを採用しています。パッケージの裏面には放熱パッドを設けており、高放熱を実現しています。これにより、特にボディー系アプリケーションで使用される大電流駆動のブラシ付きDCモーター向けに、外付けのMOSFETと組み合わせてコンパクトな駆動回路を提供します。
また、新製品はマイクロコントローラーとのインターフェースにSPI[注2]を採用し、多数の設定項目とステータス情報を提供します。特にモーターへの回転指示は、専用端子だけではなくSPI経由でも可能です。さらに、SPIバスに複数のゲートドライバーを接続することで、配線の共有化によりワイヤハーネス削減を実現します。
加えて、新製品はPWM駆動回路を内蔵しています。SPIでの複数接続を考慮し、マイクロコントローラーから回転指示を一度出すだけで、あらかじめ設定したPWM駆動周期によるモーターの連続駆動が可能です。これにより、マイクロコントローラーの負荷軽減や、SPIバスの混雑の緩和に貢献します。
さらに、新製品は大電流を扱うデバイスとして安全性を確保するため、モーター駆動電流を検出する、高精度な電流検出アンプを内蔵しています。電流検出アンプの出力をマイクロコントローラーへフィードバックすることで、異常電流発生時にはマイクロコントローラーからの駆動停止制御を高精度で行うことができます。また、各種異常検出機能と駆動停止機能も搭載しています。
当社は、今後も車載モーター用ドライバーICのラインアップを拡充し、車載機器の電動化や安全性向上に貢献していきます。
[注1] MOSFETを駆動するためのドライバー
[注2] Serial Peripheral Interface: 同期式シリアル通信で、データを同期して送受信をするためのプロトコル
応用機器
車載ボディー系アプリケーション
- パワーバックドア、パワースライドドア、パワーウインドウ、パワーシートなどの大電流が必要なブラシ付きDCモーターの駆動
新製品の主な特長
- 小型高放熱のVQFN32パッケージを採用
- マイクロコントローラーとのインターフェースにSPIを採用
- PWM駆動回路を内蔵
- 各種異常検出機能を搭載
新製品の主な仕様
品番 |
|||
対応モーター |
ブラシ付きDCモーター |
||
出力チャネル数 |
1チャネル (Ｈブリッジで使用時) / 2チャネル (ハーフブリッジで使用時) |
||
主なファンクション |
スタンバイ機能、デッドタイム制御、PWM駆動 |
||
主な異常検出機能 |
電源低電圧検出、チャージポンプ高電圧検出、過熱検出、外部MOSFETのVDS検出、SPI異常検出 |
||
絶対最大定格 (Ta=-40～125°C) |
電源電圧 VB1 Vvb1a (V) |
-0.3～18 |
|
電源電圧 VB2 Vvb2a (V) |
18～40 (1秒以内) |
||
電源電圧 VCC Vvcc1a (V) |
-0.3～6.0 |
||
電源電圧 VDD Vvdd1a (V) |
-0.3～6.0 |
||
動作周囲温度 Ta (°C) |
-40～125 |
||
動作範囲 (Ta=-40～125°C) |
電源電圧1 VvbRNG (V) |
5.7～18 |
|
電源電圧2 VvccRNG (V) |
4.5～5.5 |
||
電源電圧3 VvddRNG (V) |
4.5～5.5 |
||
接合温度動作範囲 TjRNG (°C) |
-40～150 |
||
パッケージ |
名称 |
P-VQFN32-0505-0.50-009 |
|
サイズ (mm) |
Typ. |
5.0×5.0 |
|
信頼性 |
AEC-Q100 (Grade 1) 適合予定 |
||
新製品の詳細については下記ページをご覧ください。
TB9104FTG
当社の車載ブラシ付きモータードライバー向け製品の詳細については下記ページをご覧ください。
車載ブラシ付きモータードライバー
*社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。
*本資料に掲載されている情報 (製品の価格／仕様、サービスの内容及びお問い合わせ先など) は、発表日現在の情報です。予告なしに変更されることがありますので、あらかじめご了承ください。
