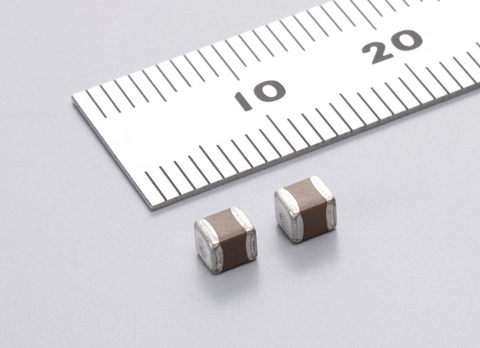

村田開始量產市面首款1210吋(3.2×2.5mm)尺寸、額定電壓1.25kV、具備C0G特性的15nF多層片式陶瓷電容器

主要特點

  • 在1210吋(3.2×2.5mm)尺寸、額定電壓1.25kV且具備C0G特性的前提下,實現了15nF特大電容量的多層片式陶瓷電容器。
  • 1.25kV高耐壓,適配SiC MOSFET。
  • C0G特性帶來低損耗與穩定的電容值。

日本京都--(BUSINESS WIRE)--(美國商業資訊)-- 株式會社村田製作所(TOKYO: 6981)(以下簡稱「村田」)初次開發(1)並開始量產了1210吋(3.2×2.5mm)尺寸、額定電壓1.25kV、具備C0G特性的、15nF電容量的多層片式陶瓷電容器(以下簡稱「本產品」)。該產品可用於車載充電器(OBC)(2)及高效能民用電子裝置的電源電路,有助於實現高效率的電力變換,並在高電壓條件下穩定運行。

(1) 由村田調查得出。截至2025年12月1日。

(2) 車載充電器(OBC):安裝於電動汽車(EV)上,從外部電源為車載電池充電的裝置。

在電動汽車搭載的車載充電器以及民用裝置的電源電路中,通常會包含用於高效電力變換的諧振電路,以及用於遏制電流、電壓峰值的緩衝(吸收)電路。由於這兩類電路中高電壓與大電流反復作用,元件效能的輕微變化就可能導致效率下降、裝置發熱,進而可能引發工作異常或故障。因此,市場亟需具備在溫度變化下效能穩定、損耗低且能承受高電壓的電容器。
近年來,電源電路中的開關元件(3)正從Si MOSFET(4)向能夠實現更高效率與高速開關的SiC MOSFET轉移。SiC MOSFET(5)通常要求1.2kV的耐壓規格,因此對額定電壓高於該水準的電容器需求在增加。

(3) 開關元件:以高速對電流進行通斷控制,實現電壓與頻率變換的半導體元件。

(4) Si MOSFET:採用矽半導體的電力控制用開關元件。多用於低至中耐壓場景。

(5) SiC MOSFET:採用碳化矽的高耐壓、高效率電力控制用開關元件。多用於超過1.2kV的場景。

為此,村田透過特有的陶瓷素體與內部電極薄層化技術,首次在1210吋尺寸實現了額定電壓1.25kV、具備C0G特性、電容量為15nF的本產品,並已開始量產。借助C0G特性的低損耗及電容隨溫度變化的穩定性,本產品適用於諧振電路與緩衝(吸收)電路。
今後,村田將繼續推進多層片式陶瓷電容器的小型化、電容值擴充以及額定電壓的提高,擴充產品陣容以滿足市場需求,從而協助電子裝置的小型化、高效能化與多功能化。同時,村田將透過在MLCC製造過程中更有效地利用天然資源、減少廢棄物並推進循環利用等措施,以降低環境負荷。

主要特點

  • 在1210吋(3.2×2.5mm)尺寸、額定電壓1.25kV且具備C0G特性的前提下,實現了特大15nF電容量的多層片式陶瓷電容器。
  • 1.25kV高耐壓,適配SiC MOSFET。
  • C0G特性帶來低損耗與穩定的電容值。

主要規格

晶片尺寸程式碼(吋/公釐)

1210吋(3.2×2.5mm)

溫度特性(對應標準)

EIA

溫度特性

C0G

工作溫度

-55~125℃

電容值

4.7~15nF

電容容差

±1~±5%

額定電壓(DC)

1,250Vdc

產品網站

有關包含本產品在內的4.7~15nF全產品陣容的詳細資訊,請點選此處

查詢

有關本產品的查詢,請點選此處
