DNP participa en el desarrollo y la fabricación de discos codificadores para la automatización de fábricas

Utilizará metodologías y tecnologías propias

original Various types of Encoder Disks (Photo: Business Wire)

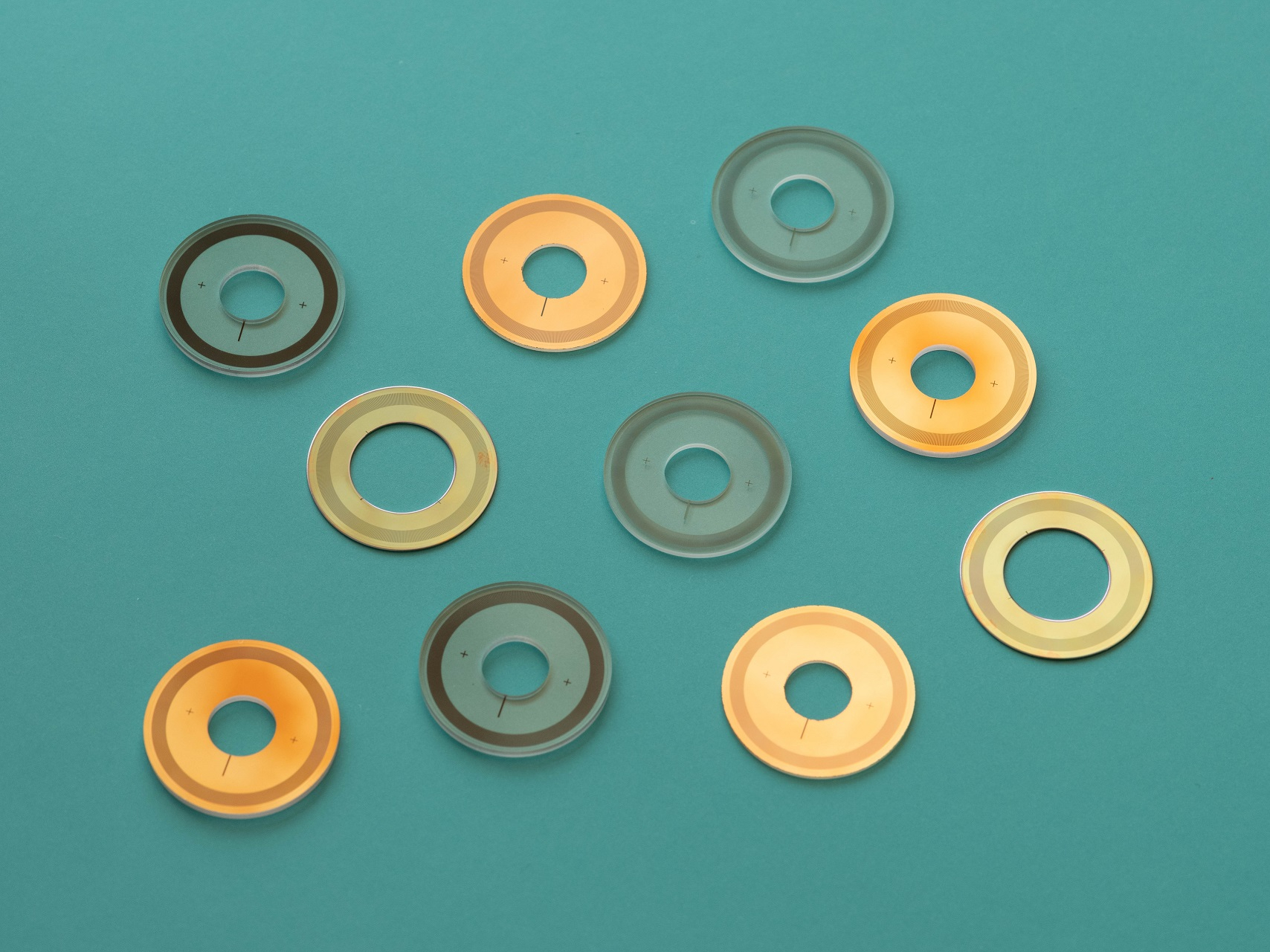

Various types of Encoder Disks (Photo: Business Wire)

TOKIO--(BUSINESS WIRE)--Dai Nippon Printing Co., Ltd. Ltd. (DNP, TOKYO: 7912) participará en el desarrollo y la fabricación de discos codificadores (ED, por sus siglas en inglés) utilizados internamente en componentes electrónicos que detectan la posición, la dirección de movimiento y el ángulo de rotación de robots industriales.

Un ED es un disco en el que se han grabado escalas finas. Montado dentro del codificador, el disco detecta y controla si los robots industriales se mueven y giran de forma correcta.
DNP ha decidido participar en el desarrollo y la fabricación de ED. Combinaremos las ventajas de la tecnología de revestimiento de películas finas de precisión y la tecnología de patrón que hemos creado junto con el desarrollo de una gran variedad de productos de visualización.

El comunicado en el idioma original es la versión oficial y autorizada del mismo. Esta traducción es solamente un medio de ayuda y deberá ser comparada con el texto en idioma original, que es la única versión del texto que tendrá validez legal.
