東芝的時鐘擴充周邊介面驅動器/接收器IC即將送樣,有助於減少線束量

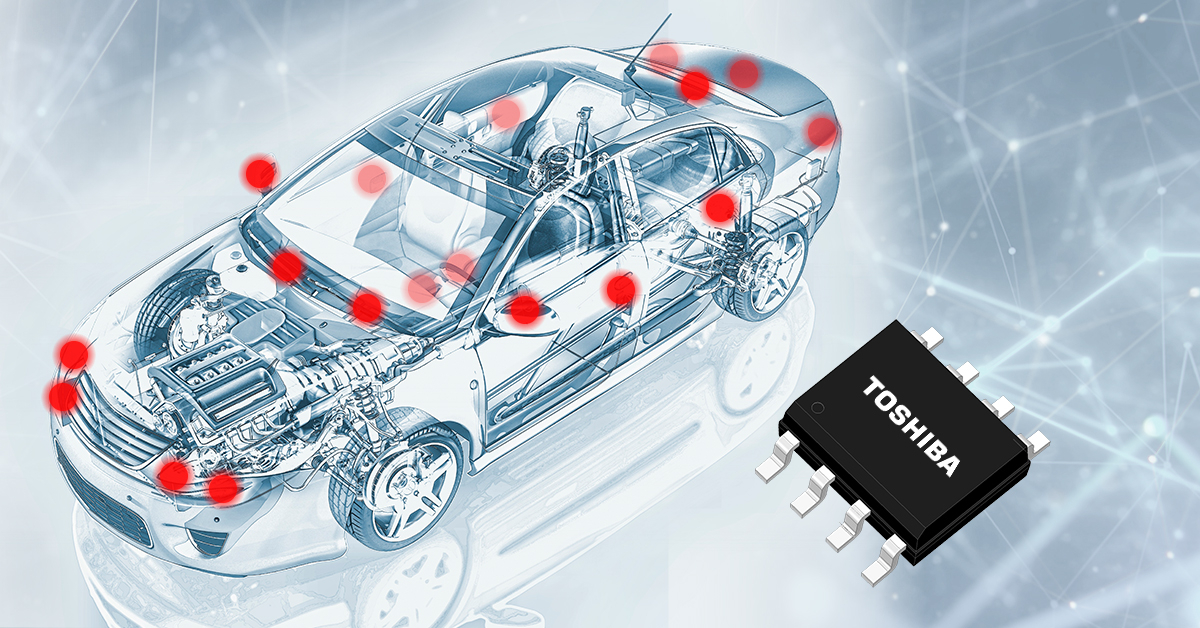

日本川崎--(BUSINESS WIRE)--(美國商業資訊)-- (美國商業資訊)-- 東芝電子元件及儲存裝置株式會社(以下簡稱「東芝」)將於本月起提供TB9032FNG的試樣,這是一款車載驅動器/接收器積體電路(IC),用於時鐘擴充周邊介面(CXPI)[1]車載通訊協定標準中定義的實體層介面。

隨著汽車電氣化趨勢的發展,車載系統中電子元件數量不斷攀升,導致系統的複雜性增加,而且,隨著製造商在設計中採用更多的線束,車輛自重也有所增加。要解決這一問題,必須變革當前系統的連接方式(人機介面(HMI)[2]以一對一的方式連接開關和感測器),透過多路傳輸車內通訊的方式減少線束量。

HMI整合了區域網路(CAN)[3]和本機互聯網路(LIN)[4];前者成本較高,而後者回應能力欠佳。CXPI是一套日本開發的車載通訊協定,現已被國際標準採納,CXPI包含了成本低於CAN且回應速度高於LIN的車載子網路。

TB9032FNG結合了馬達驅動器IC和CXPI通訊,並提供車載應用的網路介面或區域電子控制單元(ECU)[5]的介面,可支援門鎖控制和後視鏡控制等控制功能。

新產品可透過外部終端裝置進行指令節點和回應節點之間的模式切換。此外,它具有5μA(典型值)[6]的電流消耗(睡眠模式)(IBAT_SLP),且待機模式消耗電流低。它還配備有故障偵測功能,包括過熱偵測和低電壓偵測,並採用P-SOP8-0405-1.27-002封裝。

該產品的工作溫度範圍為-40℃至125℃,設計符合AEC-Q100(1級)車載電子元件驗證標準。

東芝計畫利用其主導的CXPI實體層技術資產來開發一款介面IC,該IC將整合CXPI控制器和通訊協定控制硬體。

注:
[1] CXPI(時鐘擴充周邊介面):由LIN衍生而來的車載子網路的通訊標準,於日本開發。
[2] HMI(人機介面):一種能夠實現人與機器之間互動的機制
[3] CAN(控制器區域網路):一種串列通訊標準,主要用於車載通訊網路
[4] LIN(本機互聯網路):比CAN成本更低、速度更慢的車載子網路的通訊標準
[5] ECU(電子控制單元):主要安裝在機動車輛上的電子控制單元
[6] 測量條件:VVIO=4.5至5.5V,VBAT=7至18V,Ta=- 40至125°C,NSLP=L,TXD=H,BUS=VBAT

應用

車載設備

  • 車身控制系統應用(方向盤開關、儀表板開關、燈開關、門鎖、車門後視鏡等)
  • 區域ECU

特性

  • 符合CXPI車載通訊協定標準的實體層介面
  • 適用汽車車身系統應用的高速回應(與LIN[3]相比)
  • 可透過外部終端裝置進行指令節點和回應節點之間的切換
  • 內建睡眠模式
  • 低電流消耗(睡眠模式):IBAT_SLP=5μA(典型值)
  • 各種故障偵測功能:過熱偵測、低電壓偵測和顯性逾時
  • P-SOP8-0405-1.27-002封裝
  • AEC-Q100(1級)認證中

主要規格



(Ta=-40 to 125°C,除非另有說明)

元件型號

TB9032FNG

標準

ISO 20794-4(車載通訊協定標準CXPI實體層)

功能

實體層介面

節點選擇

支援

(可透過外部終端裝置進行指令節點和回應節點之間的切換。)

絕對最大額定值

供電電壓1 VBAT (V)

Ta=25°C

-0.3至40

工作範圍

BAT正常工作範圍VBAT (V)

7至18

VIO正常工作範圍VVIO (V)

4.5至5.5

工作溫度範圍 Ta (°C)

-40至125

電流消耗(睡眠模式)IBAT_SLP (μA)

典型值

5

通訊速度(kbps)

最大值

20

故障偵測功能

過熱偵測、低電壓偵測和顯性逾時

封裝

名稱

P-SOP8-0405-1.27-002

尺寸(mm)

典型值

6.0×4.9

可靠性測試

AEC-Q100(1級)認證中

量產時間

2024年3月











如需瞭解有關新產品的更多資訊,請點選以下連結。
TB9032FNG

如需瞭解有關東芝車載網路通訊產品的更多資訊,請點選以下連結。
車載網路通信

* 公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
* 本新聞稿中的產品價格和規格、服務內容和聯絡方式等資訊,在發布之日為最新資訊。之後如有變更,恕不另行通知。

關於東芝電子元件及儲存裝置株式會社
東芝電子元件及儲存裝置株式會社是先進半導體和儲存解決方案的領導廠商,憑藉半個多世紀的經驗和創新,為客戶和商業夥伴提供卓越的離散半導體、系統LSI和HDD產品。
公司在全球各地的2.3萬名員工同心同德,竭力實現公司產品價值的最大化,同時重視與客戶的密切合作,促進價值和新市場的共同創造。東芝電子元件及儲存裝置株式會社期待在目前超過8,500億日圓(75億美元)的年度銷售額基礎上再接再厲,為全人類創造更加美好的未來。
如需瞭解更多資訊,請造訪:https://toshiba.semicon-storage.com/ap-en/top.html

免責聲明:本公告之原文版本乃官方授權版本。譯文僅供方便瞭解之用,煩請參照原文,原文版本乃唯一具法律效力之版本。
